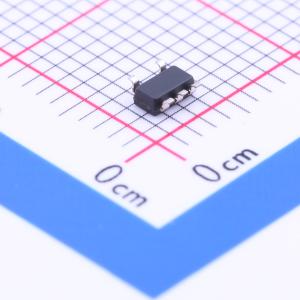

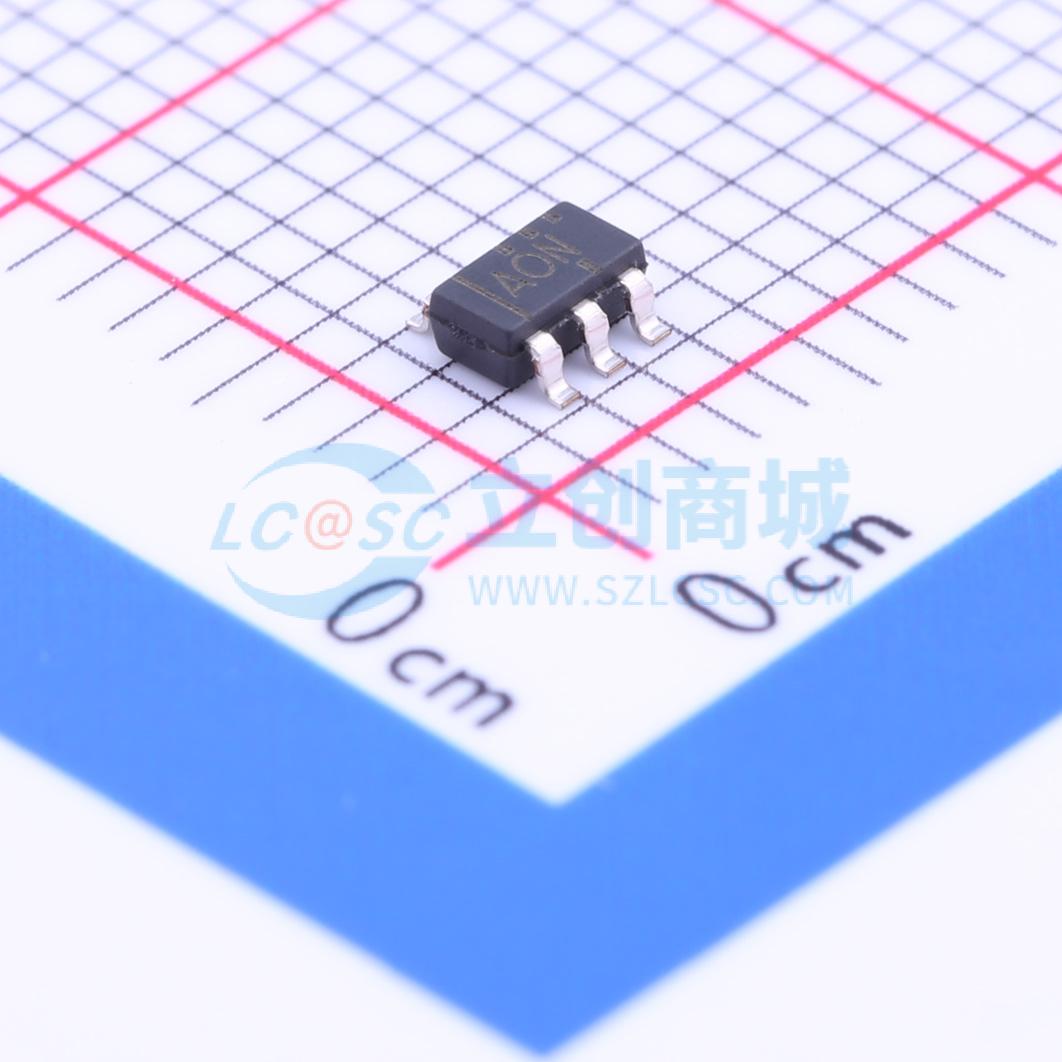

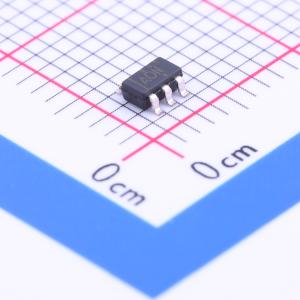

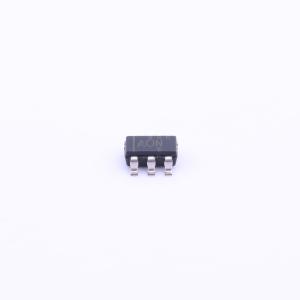

温馨提醒：图片仅供参考，商品以实物为准
THS4281DBVT
低功耗高速轨到轨输入输出电压反馈运算放大器
- 描述
- THS4281 超低功耗、高速、轨到轨输入/输出、电压反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4281DBVT
- 商品编号
- C170090
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 90MHz | |
| 输入失调电压(Vos) | 2.5mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 35V/us | |
| 输入偏置电流(Ib) | 800nA | |
| 输入失调电流(Ios) | 400nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 12.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 92dB | |
| 静态电流(Iq) | 750uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~16.5V | |
| 双电源电压(Vee~Vcc) | 1.35V~8.25V；-8.25V~-1.35V | |
| 功能特性 | - |
商品概述
THS4281是一款低功耗、轨对轨输入输出的电压反馈运算放大器，采用BiCom-II工艺制造，可在宽电源范围工作，支持单电源2.7V~15V，也支持双电源±1.35V~±7.5V，功耗低同时可实现高性能，提供多种封装规格。
商品特性
- 静态电流极低，5V供电时典型值为750μA
- 轨对轨输入输出，共模输入电压可比电源轨超出400mV
- 输出摆幅距电源轨最小为150mV，10kΩ负载下可低至40mV
- 5V供电下带宽充足，增益为+1时带宽90MHz，增益为+2时带宽40MHz
- 压摆率可达35V/μs
- 建立时间快，2V阶跃输入下，达到0.1%精度需78ns，达到0.01%精度需150ns
- 增益为+2、输出为2Vpp、5V供电时失真低，100kHz时为-91dBc，1MHz时为-67dBc
- +25℃下输入失调电压最大为2.5mV
- 5V供电、10Ω负载下输出电流大于30mA
- 电压噪声低，为12.5nV/√Hz
- 支持的电源电压包括+2.7V、3V、+5V、±5V、+15V
- +25℃时静态电流修整后小于900μA，-40℃~+85℃范围内不超过1mA
- 可用于高侧电流检测，不存在相位反转问题
- 提供SOT23、MSOP、SOIC多种封装可选
应用领域
- 便携式电池供电应用
- 高通道数系统
- ADC缓冲器
- 有源滤波器
- 电流检测
