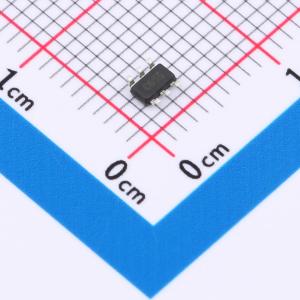

温馨提醒：图片仅供参考，商品以实物为准
MP3217DJ-LF-Z
36V 670kHz 升压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC升压，电源输入3V~7V，输出24V以上方案，MP3217是一款单片升压转换器,内置0.6Ω功率MOSFET,最大输出电压可达36V,固定开关频率为670kHz,具有过电压保护、过电流保护和欠压锁定功能。适用于便携式设备、手持计算机、PDAs、数字相机等应用。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3217DJ-LF-Z
- 商品编号
- C168736
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 570kHz~770kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 460uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP3217 是一款单片升压转换器，集成了一个 0.5A、0.6Ω 的内部开关。MP3217 采用电流模式、固定频率架构来调节输出电压，提供快速瞬态响应和逐周期电流限制。 MP3217 具备欠压锁定、过压保护和热过载保护功能，可防止在输出过载时器件受损。 MP3217 采用小型 6 引脚 TSOT23 封装，符合 ROHS 标准。
商品特性
- 内置 0.6Ω 功率 MOSFET
- 输出电压高达 36V
- 固定开关频率 670kHz
- 过压 42V 时关断
- 逐周期过流保护
- 欠压锁定、热关断
- 提供 TSOT23 - 6 封装
应用领域
- APD 偏置生成
- 便携式应用
- 手持电脑和个人数字助理（PDA）
- 数码相机
