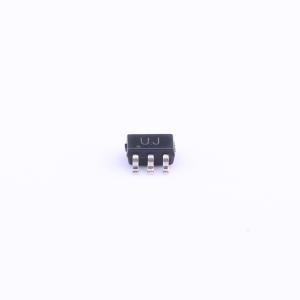

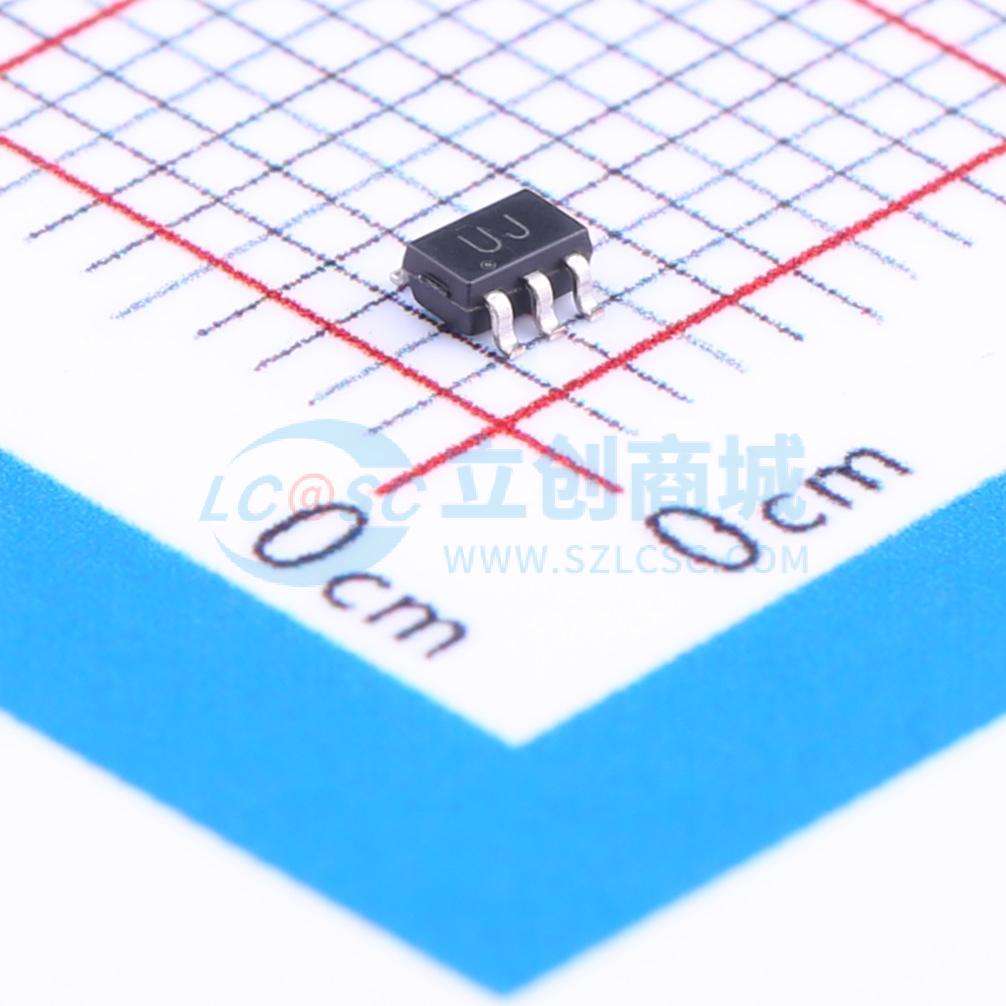

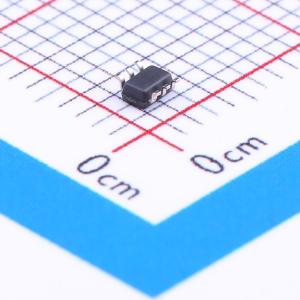

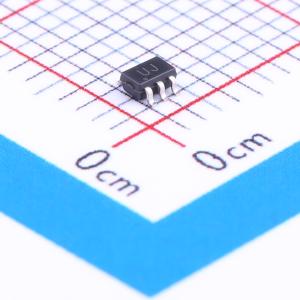

ESDA6V1-5W6-6/TR

单向TVS 5V截止峰值脉冲电流：16A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESDA6V1-5W6阵列是一款5通道ESD瞬态电压抑制器，可为可能遭受静电放电（ESD）的敏感电子元件提供高级别的保护。对于正瞬态，这些器件将电压钳位在逻辑电平电源之上；对于负瞬态，将电压钳位在地电平以下一个二极管压降。ESDA6V1-5W6可安全消散±20 kV的ESD冲击，超过了IEC 61000-4-2国际标准的最高要求。按照MILSTD-883（方法3015）人体模型（HBM）ESD规范，该器件可对大于±20 kV的接触放电提供保护。ESDA6V1-5W6采用SOT-363封装，工作电压为5 V。
品牌名称: WILLSEMI(韦尔)
商品型号: ESDA6V1-5W6-6/TR
商品编号: C167128
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

ESDA6V1-5W6阵列是一款5通道ESD瞬态电压抑制器，可为可能遭受静电放电（ESD）的敏感电子元件提供高级别的保护。对于正瞬态，这些器件将电压钳位在逻辑电平电源之上；对于负瞬态，将电压钳位在地电平以下一个二极管压降。 ESDA6V1-5W6可安全消散±20 kV的ESD冲击，超过了IEC 61000-4-2国际标准的最高要求。按照MILSTD-883（方法3015）人体模型（HBM）ESD规范，该器件可对大于±20 kV的接触放电提供保护。 ESDA6V1-5W6采用SOT-363封装，工作电压为5 V。

商品特性

工作峰值反向电压：5 V
低泄漏电流：在3 V时<1 μA
高ESD保护等级：每HBM >20 kV
IEC61000–4–2 4级ESD保护
IEC61000–4–4 4级EFT保护，五种独立的单向配置

应用领域

手机及配件
个人数字助理（PDA）
笔记本电脑、台式机和服务器
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	12.5V
	峰值脉冲电流(Ipp)	16A@8/20us
	峰值脉冲功率(Ppp)	300W@8/20us
	击穿电压	6.6V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	五路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	50pF
