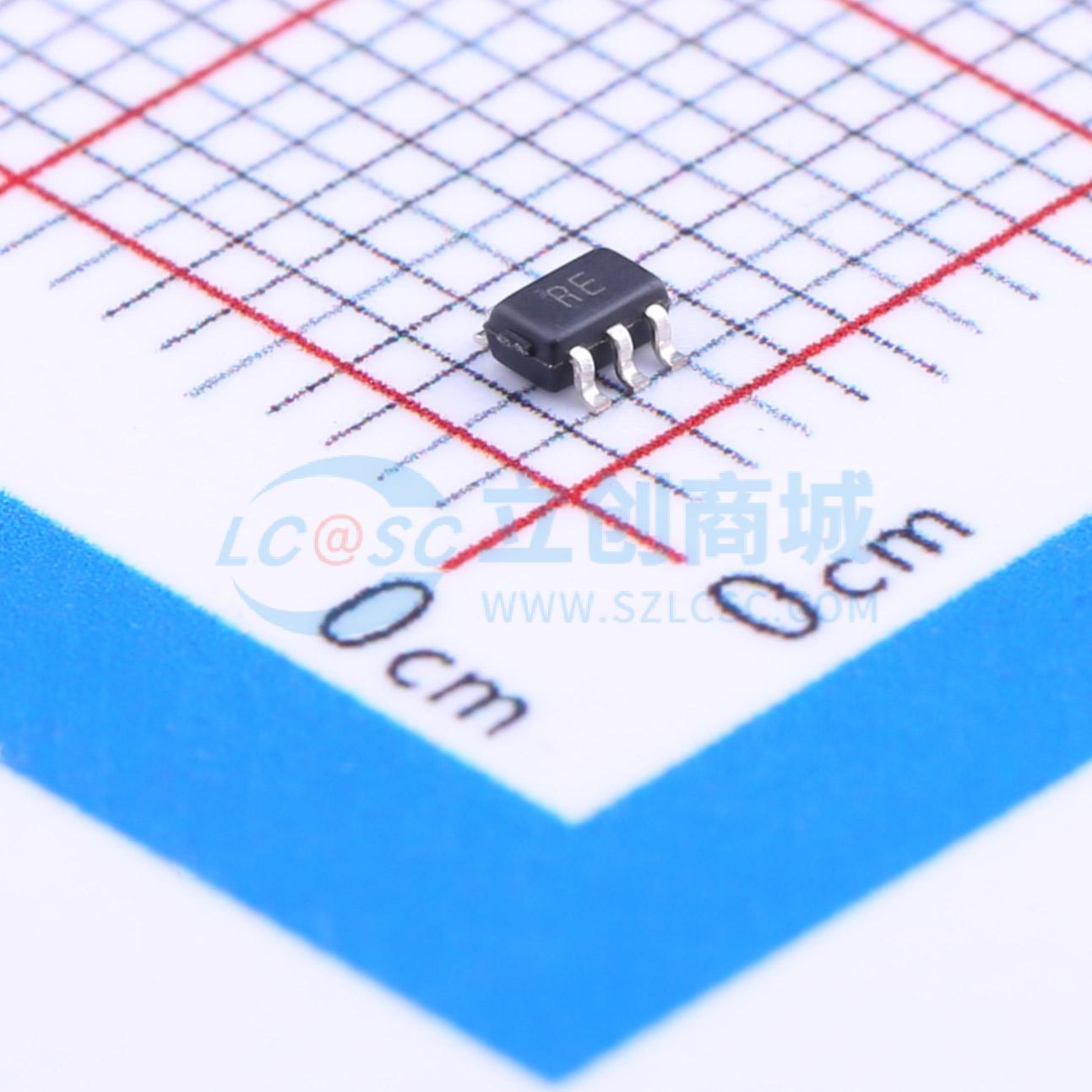

温馨提醒：图片仅供参考，商品以实物为准

ESDA6V1W5-5/TR

单向TVS 5V截止峰值浪涌电流：9A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESDA6V1W5阵列是一款四线ESD瞬态电压抑制器，可为可能遭受静电放电（ESD）的敏感电子元件提供高水平保护。对于正瞬态，这些器件将电压钳位在逻辑电平电源略上方；对于负瞬态，将电压钳位至低于地电位一个二极管压降。ESDA6V1W5可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达9A（8/20 μs）的峰值脉冲电流。ESDA6V1W5采用SOT - 353封装。标准产品无铅且无卤素。
品牌名称: WILLSEMI(韦尔)
商品型号: ESDA6V1W5-5/TR
商品编号: C167129
商品封装: SOT-353
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

ESDA6V1W5阵列是一款四线ESD瞬态电压抑制器，可为可能遭受静电放电（ESD）的敏感电子元件提供高水平保护。对于正瞬态，这些器件将电压钳位在逻辑电平电源略上方；对于负瞬态，将电压钳位至低于地电位一个二极管压降。 ESDA6V1W5可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达9A（8/20 μs）的峰值脉冲电流。 ESDA6V1W5采用SOT - 353封装。标准产品无铅且无卤素。

商品特性

反向关断电压：最大5V
根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30 kV（接触放电）
IEC61000 - 4 - 5（浪涌）：9A（8/20 μs）
电容：典型值CJ = 55 pF
低泄漏电流
低钳位电压
固态硅技术

应用领域

手机及配件
个人数字助理
笔记本电脑、台式电脑和服务器
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	13V
	峰值脉冲电流(Ipp)	9A
	击穿电压	7.2V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	55pF
