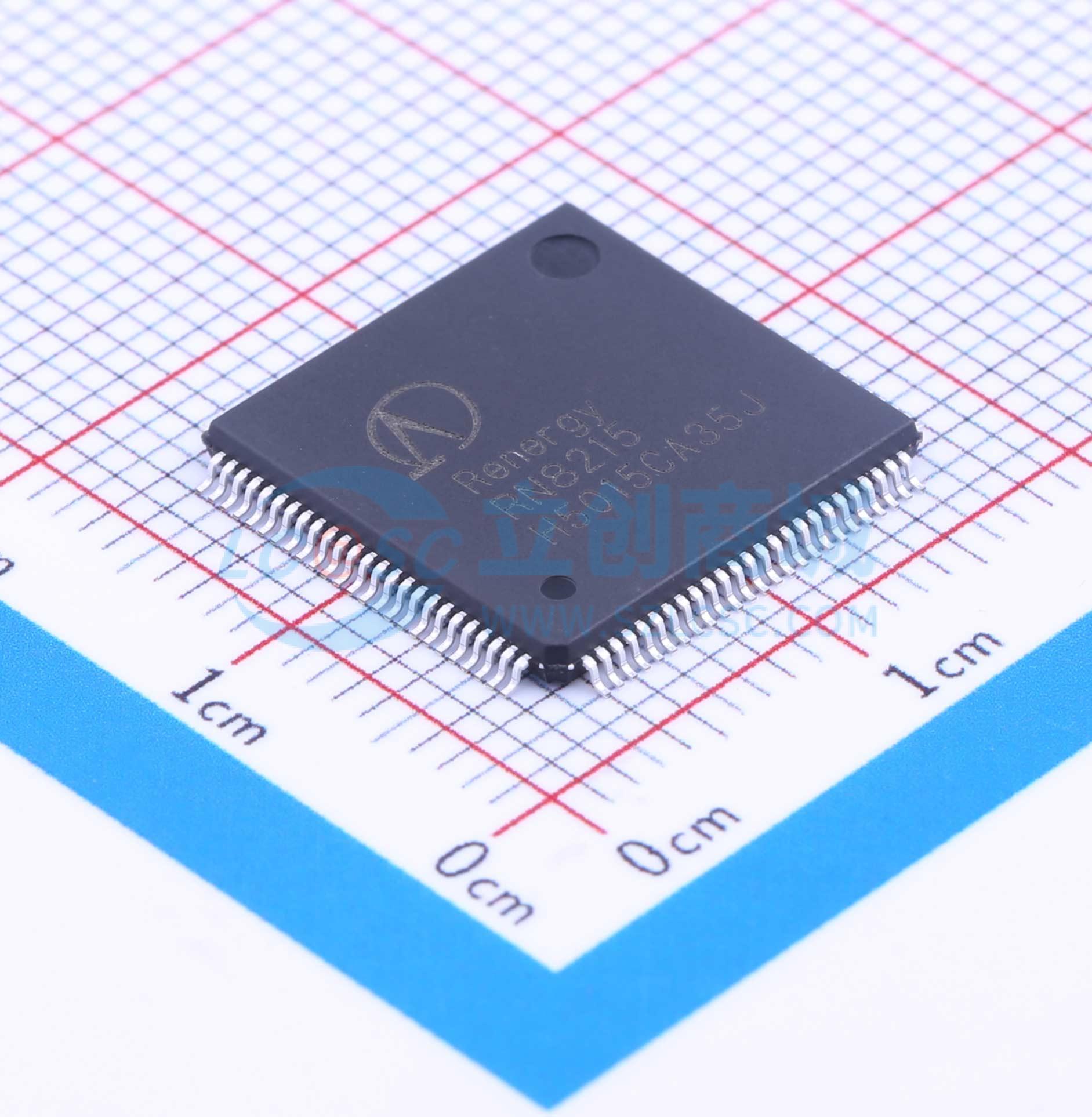

RN8215

RN821X 是一款低功耗、高性能、高集成度、高可靠的单相SOC 芯片，该产品内嵌32 位ARM Cortex-M0核，能够满足单相智能表计目前及将来持续增长的功能、性能要求。

• 高集成：集成32bit ARM Cortex-M0、计量模块、硬件温补RTC、 LCD 控制器、EEPROM;
• 宽电压：保证计量精度的电压范围为 2.8V~5.5V；CPU 小系统可运行的典型电压范围为 2.2V~5.5V；GPIO 支持与不同工作电压器件的对接。
• 高性能：CPU 典型工作频率为 3.6864MHz（最高可达29.4912MHz）;
• 低功耗：单相智能表计应用时典型功耗约为 3.5mA；系统工作在32Khz 下功耗约为 18μA；睡眠模式下芯片整体功耗约为 9μA。
• 高精度：在5000:1 动态范围内有功误差小于 0.1%； 计量参考基准温度系数典型值为 5ppm；RTC 在 -25℃~70℃ 内秒脉冲误差小于 ±5ppm，最小校正刻度为 0.068ppm。

封装形式：LQFP64/LQFP100/LQFP128

• ARM Cortex-M0 内核；

• 最高运行频率可达29.4812Mhz，单相智能表计应用推荐采用3.6864Mhz；

• 最大支持192Kbytes FLASH 存储器，擦写次数10 万次，数据保持时间大于20 年；

• 最大支持16Kbytes SRAM；

• 最大支持32Kbytes EEPROM，擦写次数100 万次，支持byte 操作，数据保持时间大于20 年；

• 单cycle 乘法器（32bit*32bit）；

• CM0 内嵌系统定时器；

• 2 个DMA 控制器；

• 支持外部中断等多种唤醒方式；

• 提供完善的集成开发软硬件环境。

• 在5000:1 动态范围内有功计量误差小于 0.1%；

• 参考电压温度系数典型值为 5ppm/℃；

• 支持零线和火线双通道有功功率、无功功率、视在功率、电流有效值同时测量；

• 支持零线和火线双通道有功电能、无功电能、视在电能同时计量；

• 提供电压有效值及电压线频率测量；

• 提供采样通道增益及offset 校正功能；

• 提供功率因数。

• 支持 434、632、830（LQFP100）；或 440、638、836（LQFP128）。

• 支持DMA 自动轮显，不需要启动CPU；

• Charge pump 提供LCD 电压，支持宽电压、全温度范围清晰显示；

• 自动轮显整机功耗优于 25μA。

• 高速GPIO，支持与不同电压外设器件的接口；

• 10bit ADC：温度传感器/电池电压检测/通用ADC 分时复用；

• 电压检测LVD：检测芯片电源电压；检测外部电压。

• 两个比较器CMP1 和CMP2：检测外部电压，功耗约为 0.5uA，支持停电下的低功耗电源监测。

• 定时器：2 个32bit 扩展定时器，2 个RTC 定时器，1 个CM0 内嵌系统定时器；

• UART：最多6 个，支持自动波特率，支持红外调制，支持UART 唤醒；

• 7816 口：2 个；

• I2C：1 个；

• SPI：1 个；

• 看门狗：硬件看门狗；

• 按键中断：最多8 个，管脚复用；

• 外部中断：最多8 个，管脚复用。

• 硬件真随机数产生器，符合美国NIST 的FIPS 140-2 标准；

• AES128/192/256 硬件加密，符合FIPS197 标准，支持EBC/CBC/CTR/GCM/GMAC 模式；

• ECC192 硬件加速器；

• 加密说明文档见锐能微应用笔记。

• 提供卡表隔离低成本高可靠解决方案，详见锐能微RN8501 卡隔离方案说明；

• 高集成：集成32bit ARM Cortex-M0、计量模块、硬件温补RTC、 LCD 控制器、EEPROM
• 宽电压：保证计量精度的电压范围为 2.8V~5.5V；CPU 小系统可运行的典型电压范围为 2.2V~5.5V；GPIO 支持与不同工作电压器件的对接
• 高性能：CPU 典型工作频率为 3.6864MHz（最高可达29.4912MHz）
• 低功耗：单相智能表计应用时典型功耗约为 3.5mA；系统工作在32Khz 下功耗约为 18μA；睡眠模式下芯片整体功耗约为 9μA
• 高精度：在5000:1 动态范围内有功误差小于 0.1%； 计量参考基准温度系数典型值为 5ppm；RTC 在 -25℃~70℃ 内秒脉冲误差小于 ±5ppm，最小校正刻度为 0.068ppm
• ARM Cortex-M0 内核
• 最高运行频率可达29.4812Mhz，单相智能表计应用推荐采用3.6864Mhz
• 最大支持192Kbytes FLASH 存储器，擦写次数10 万次，数据保持时间大于20 年
• 最大支持16Kbytes SRAM
• 最大支持32Kbytes EEPROM，擦写次数100 万次，支持byte 操作，数据保持时间大于20 年
• 单cycle 乘法器（32bit*32bit）
• CM0 内嵌系统定时器
• 2 个DMA 控制器
• 支持外部中断等多种唤醒方式
• 提供完善的集成开发软硬件环境
• 在5000:1 动态范围内有功计量误差小于 0.1%
• 参考电压温度系数典型值为 5ppm/℃
• 支持零线和火线双通道有功功率、无功功率、视在功率、电流有效值同时测量
• 支持零线和火线双通道有功电能、无功电能、视在电能同时计量
• 提供电压有效值及电压线频率测量
• 提供采样通道增益及offset 校正功能
• 提供功率因数
• 支持 434、 632、 830（LQFP100）；或 440、 638、 836（LQFP128）
• 支持DMA 自动轮显，不需要启动CPU
• Charge pump 提供LCD 电压，支持宽电压、全温度范围清晰显示
• 自动轮显整机功耗优于 25μA
• 高速GPIO，支持与不同电压外设器件的接口
• 10bit ADC：温度传感器/电池电压检测/通用ADC 分时复用
• 电压检测LVD：检测芯片电源电压；检测外部电压
• 两个比较器CMP1 和CMP2：检测外部电压，功耗约为 0.5uA，支持停电下的低功耗电源监测
• 定时器：2 个32bit 扩展定时器，2 个RTC 定时器，1 个CM0 内嵌系统定时器
• UART：最多6 个，支持自动波特率，支持红外调制，支持UART 唤醒
• 7816 口：2 个
• I2C：1 个
• SPI：1 个
• 看门狗：硬件看门狗
• 按键中断：最多8 个，管脚复用
• 外部中断：最多8 个，管脚复用
• 硬件真随机数产生器，符合美国NIST 的FIPS 140-2 标准
• AES128/192/256 硬件加密，符合FIPS197 标准，支持EBC/CBC/CTR/GCM/GMAC 模式
• ECC192 硬件加速器
• 提供卡表隔离低成本高可靠解决方案

• 农网表
• 海外低成本表
• 国网表
• 海外中高端表
