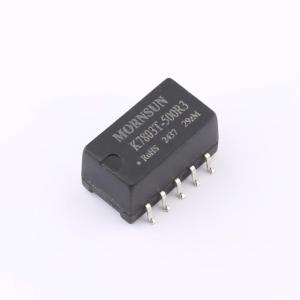

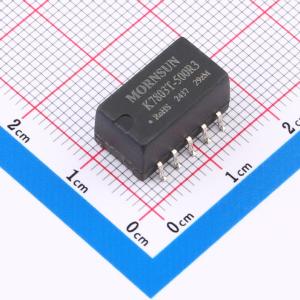

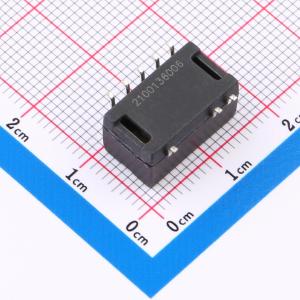

K7803T-500R3
DC/DC模块电源，宽电压输入，非隔离稳压单路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DC-DC模块，输入范围：4.75V~36V，单组输出：3.3V/500mA
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- K7803T-500R3
- 商品编号
- C164875
- 商品封装
- SMD-8P,15.2x8.5mm
- 包装方式
- 管装
- 商品毛重
- 2.302克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 塑封型 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.75V~36V | |
| 转换效率 | 86% | |
| 输出电压(Vout) | 3.3V | |
| 输出电压精度 | ±4% | |
| 输出电流(最大值) | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 200uA | |
| 纹波噪声 | 20mVp-p | |
| 开关频率 | 700kHz | |
| 最大容性负载 | 680uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 15.24mm | |
| 宽度 | 11.4mm | |
| 高度 | 8.25mm | |
| 功能特性 | 短路保护；可编程输出电压；自动故障恢复 |
商品概述
宽电压输入，非隔离稳压单路输出。K78_T-500R3系列是高效率的开关稳压器。它具有效率高，空载功耗低，短路保护功能等特性，同时在使用中无需外加散热片。
商品特性
- 效率高达95%
- 空载输入电流低至0.2mA
- 工作温度范围：-40°C to +85°C
- 输出短路保护
- SMD封装满足EN62368认证（认证中）
应用领域
- 工控
- 电力
- 仪表
