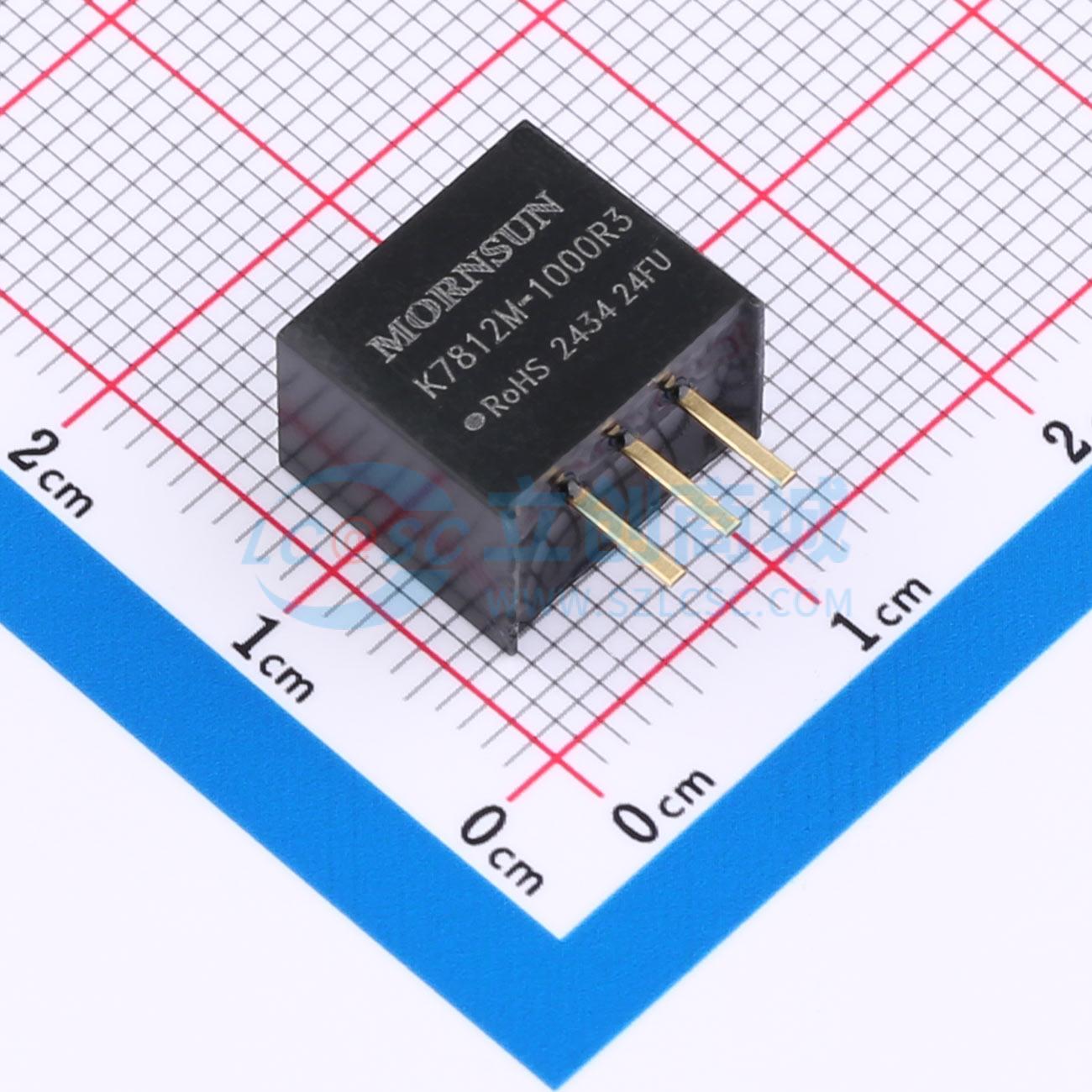

K7812M-1000R3实物图

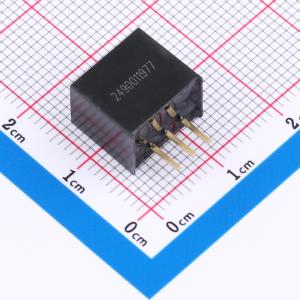

  • K7812M-1000R3商品缩略图
  • K7812M-1000R3商品缩略图
  • K7812M-1000R3商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

K7812M-1000R3

DC/DC模块电源，宽电压输入，非隔离稳压单路输出

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
可正负配置 DC-DC模块，输入范围：16V~36V，输出：12V/1000mA，输入范围:8V~20V，输出：-12V/-300mA
品牌名称
MORNSUN(金升阳)
商品型号
K7812M-1000R3
商品编号
C164879
商品封装
SIP,11.6x8mm​
包装方式
管装
商品毛重
1.793克(g)

商品参数

属性参数值
商品目录DC-DC电源模块
输出通道数1
工作电压(Vin)8V~36V
输出电压精度±3%
输出电压(Vout)-12V；12V
输出电流(最大值)1A；-300mA
输出功率16W
属性参数值
转换效率88%；95%
最大容性负载680uF；330uF
静态电流(Iq)300uA；1mA
开关频率520kHz
纹波噪声25mVp-p
特性短路保护
工作温度-40℃~+85℃

商品概述

K78xxM-1000R3 系列是高效率的开关稳压器，是LM78xx 系列三端线性稳压器的理想替代品。它效率高，损耗小，使用时无需外加散热片。产品可广泛应用于工控、电力、仪表等多个行业。

商品特性

  • 效率高达96%
  • 空载输入电流低至0.3mA
  • 工作温度范围：-40°C to +85°C
  • 支持负输出
  • 短路保护
  • 引脚与LM78xx 系列兼容
  • 满足EN62368 认证（认证中）

应用领域

  • 工控
  • 电力
  • 仪表

数据手册PDF

放大查看下载PDF
