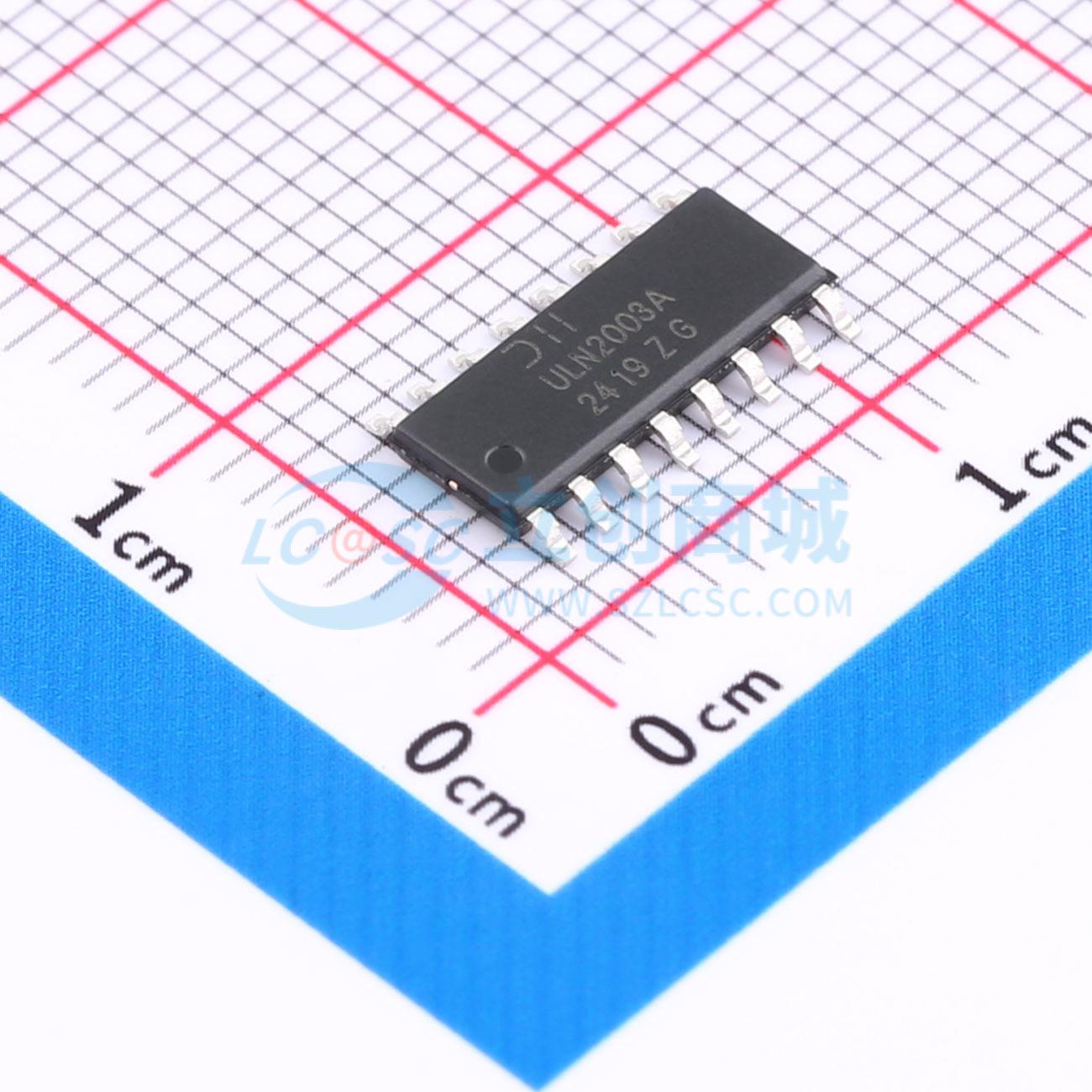

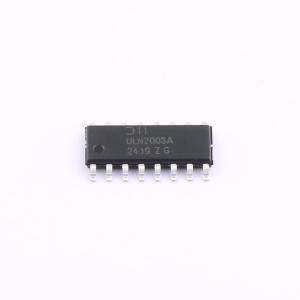

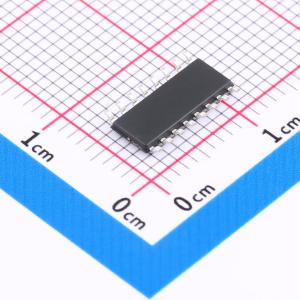

ULN2003AS16-13

高压大电流达林顿晶体管阵列

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高电压、高电流达林顿阵列，每个包含七个集电极开路共发射极对。每个对的额定电流为 500mA。包含用于电感负载驱动的抑制二极管。输入和输出引脚相对，以简化电路板布局。设备选项设计为与常见逻辑系列兼容，能够驱动各种负载，包括螺线管、继电器、直流电机、LED 显示器、白炽灯、热敏打印头和高功率缓冲器。有小型 16 引脚封装（SO-16）和 PDIP-16 封装可供选择。ULN2003A 还有用于小尺寸要求的 TSSOP-16（CJ 型）封装。
品牌名称: DIODES(美台)
商品型号: ULN2003AS16-13
商品编号: C164883
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.328克(g)

商品参数

商品概述

ULN2002A、ULN2003A和ULN2004A是高压、大电流达林顿阵列，每个阵列包含七个集电极开路共发射极对。每对额定电流为500mA。包含抑制二极管，用于驱动感性负载。输入和输出引脚相对排列，以简化电路板布局。设备选项设计为与常见逻辑系列兼容： ULN2002A（14V至25V PMOS） ULN2003A（5V TTL、CMOS） ULN2004A（6V至15V CMOS、PMOS）这些设备能够驱动广泛的负载，包括螺线管、继电器、直流电机、LED显示屏、灯丝灯、热敏打印头和高功率缓冲器。 ULN2002A、ULN2003A和ULN2004A有16引脚小外形封装（SO - 16）和PDIP - 16封装两种形式。ULN2003A还有一种TSSOP - 16（CJ型）封装，适用于小尺寸要求。

商品特性

额定集电极电流500mA（单输出）
高压输出：50V
输出钳位二极管
输入与流行逻辑类型兼容
适用于继电器驱动应用
“绿色”模塑料（无溴、锑）
完全无铅且完全符合RoHS标准
无卤素和锑。“绿色”设备

应用领域

螺线管
继电器
直流电机
LED显示屏
灯丝灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	七路
	集射极击穿电压(Vceo)	50V
	集电极电流(Ic)	500mA
	最大输入电压(VI)	30V

	属性	参数值
	工作温度	-40℃~+105℃
	集电极漏电流(Icex)	50uA
	集射极饱和电压(VCE(sat))	1.1V@250uA,100mA
	反向电流(Ir)	50uA
