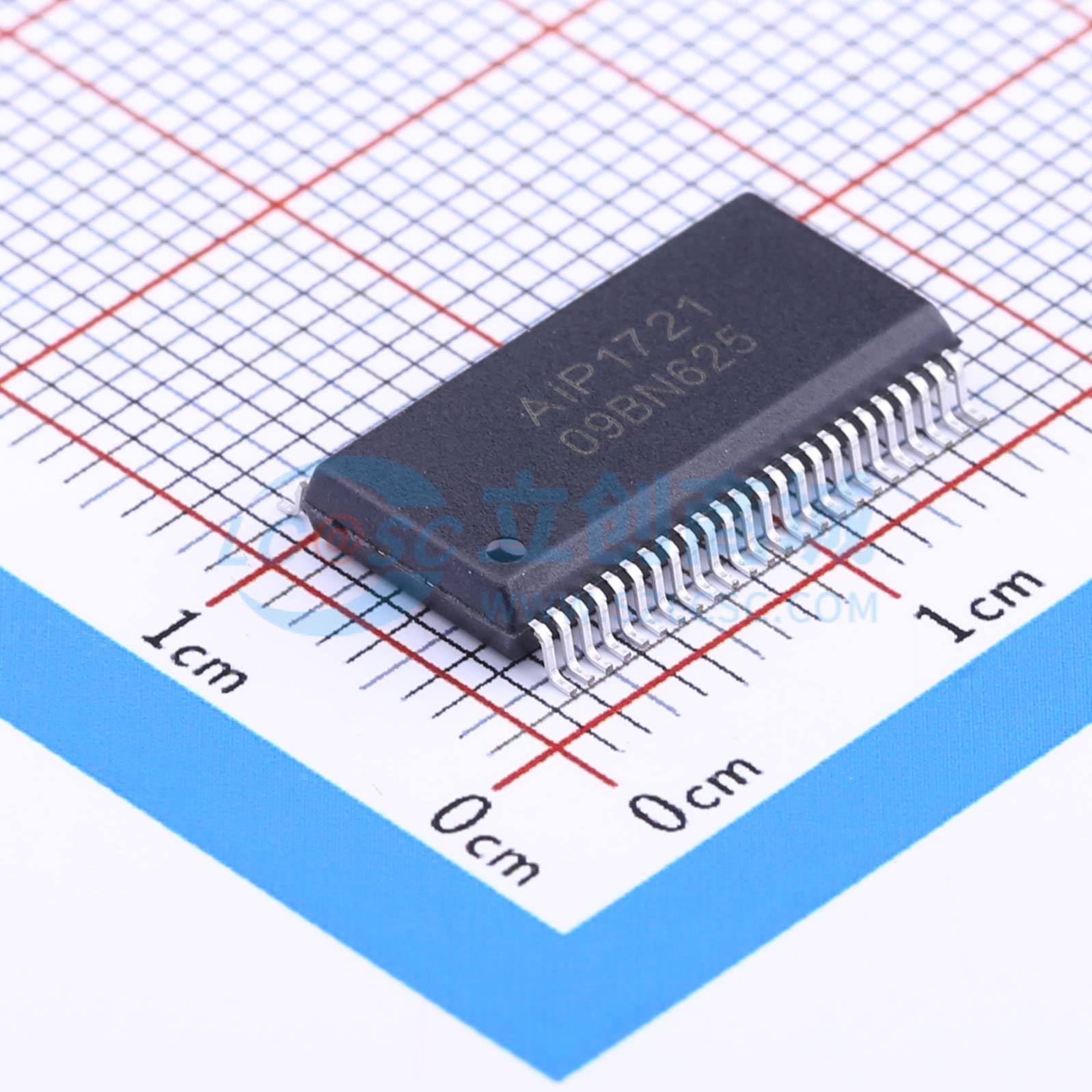

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | 32段 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | - | |
| 工作电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/3,1/2 | |
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | 32x4 bit | |
| 频率 | 128kHz | |
| 静态电流 | - | |
| 耗散功率(Pd) | - |
商品概述
AiP1721是一种带键盘扫描接口的LCD驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LCD驱动、键盘扫描、幻彩背光驱动等电路。本产品性能优良，质量可靠，无需更改解码板底层指令，与现有LED驱动IC的指令集完全兼容。现有的支持LED显示的解码板可以直接外接LCD显示前面板，不需要外加单片机进行按键扫描（或通过解码板扫描按键），不需要另外用按键扫描电路。同时支持PWM背光驱动和SW普通输入扩展口。主要应用于需要扩展按键、背光式电子编码开关功能的段码式LCD显示场合，例如家庭影院系统、壁挂炉等产品的显示屏驱动。
商品特性
- 采用低功耗CMOS工艺
- 显示模式：4×32 LCD驱动
- 键扫描：最多6×4
- 4路LED驱动，具有64级PWM，可用于LCD幻彩背光驱动
- 4个通用输入接口，可连接波轮式电子编码开关
- 1/2或1/3LCD驱动偏压可选
- LCD工作电压可调，用于调节LCD屏的亮度
- 串行接口：CLK、STB、DIO
- 振荡方式：内置RC振荡（典型振荡频率为128KHz±5%）
- 内置上电复位电路
- 封装形式：SSOP48（0.635mm）
应用领域
- 需要扩展按键、背光式电子编码开关功能的段码式LCD显示场合
- 家庭影院系统显示屏驱动
- 壁挂炉显示屏驱动
