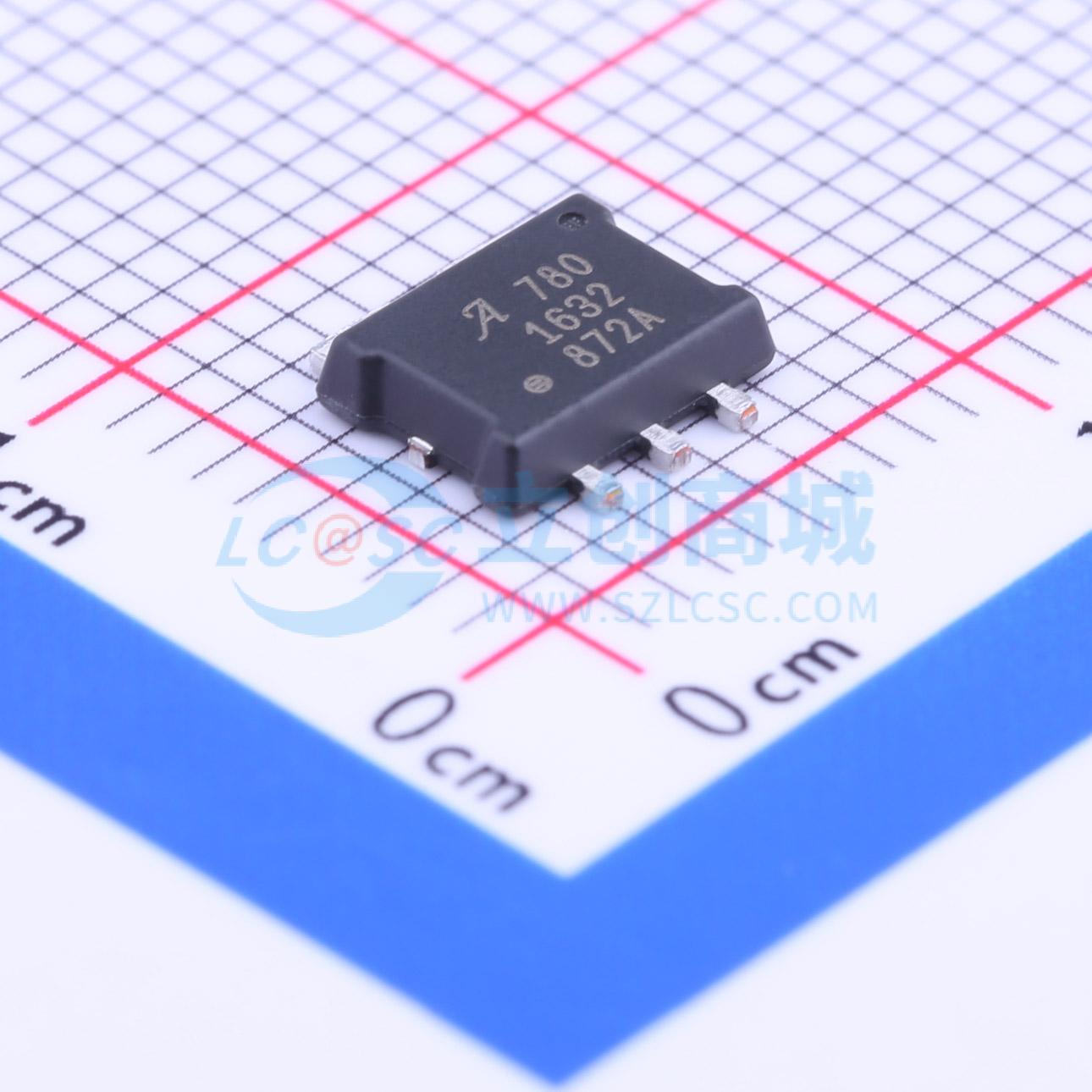

ACS780KLRTR-150U-T
ACS780KLRTR-150U-T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用新型无芯封装的全集成电流传感器线性IC，用于感应高达100A的交流和直流电流。这款汽车级、薄型（1.5mm厚）传感器IC封装占用空间非常小。霍尔传感器技术还具备共模磁场抑制功能，可在附近载流导体产生的干扰磁场环境中优化性能。该器件由一个精密、低失调的线性霍尔电路和位于芯片附近的铜传导路径组成。流经该铜传导路径的电流会产生一个磁场，霍尔IC将其转换为成比例的电压。通过将初级导体与霍尔传感器紧密靠近，并在工厂对灵敏度和静态输出电压进行编程，优化了器件的精度
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS780KLRTR-150U-T
- 商品编号
- C163267
- 商品封装
- PSOF-7
- 包装方式
- 编带
- 商品毛重
- 1.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 100A | |
| 工作电压 | 4.5V~5.5V | |
| 灵敏度 | 26.66mV/A | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 120kHz | |
| 电流端电阻 | 0.2mΩ | |
| 响应时间(tr) | 3us | |
| 双向电流检测 | 不支持 |
