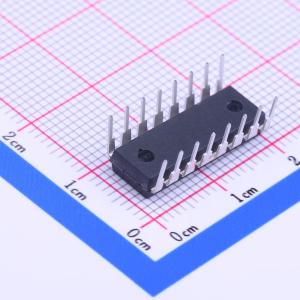

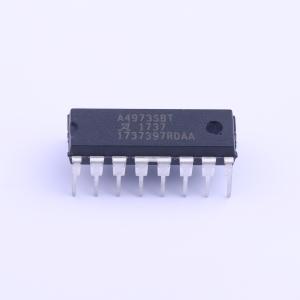

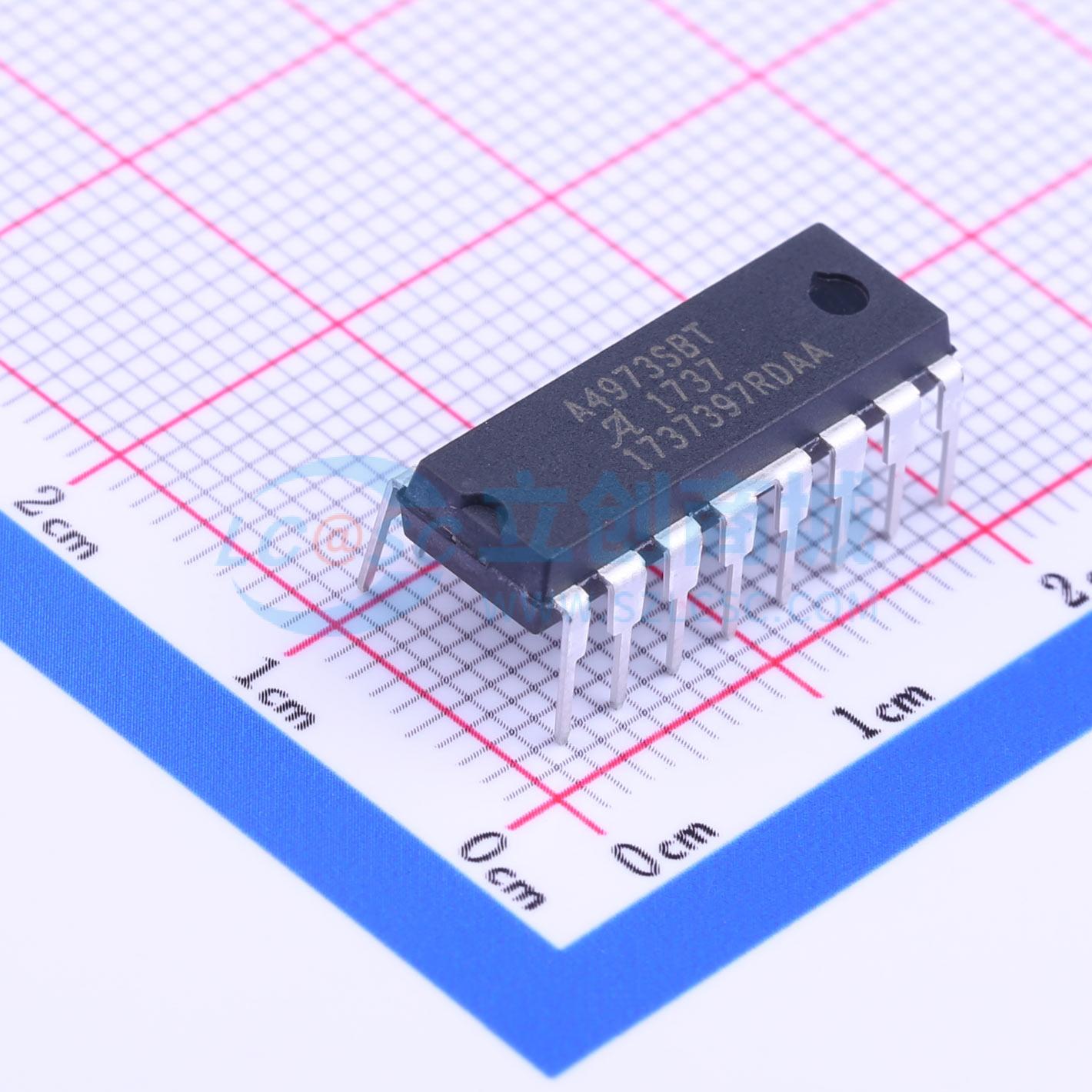

A4973SB-T

A4973专为电感负载的双向脉宽调制（PWM）电流控制而设计，能够提供高达±1.5 A的连续输出电流，工作电压可达50 V。内部固定关断时间的PWM电流控制电路可用于将最大负载电流调节到所需值。峰值负载电流限制由用户选择的输入参考电压和外部检测电阻设定。固定关断时间的脉冲持续时间由用户选择的外部RC定时网络设定。内部电路保护包括带迟滞功能的热关断、瞬态抑制二极管和交叉电流保护，无需特殊的上电时序。

当使能（ENABLE）输入置低时，相位（PHASE）输入通过选择合适的源极和漏极驱动对来控制负载电流极性。模式（MODE）输入决定PWM电流控制电路是工作在慢电流衰减模式（仅所选源极驱动器开关）还是快电流衰减模式（所选源极和漏极驱动器开关）。用户可选择的消隐窗口可防止PWM电流控制电路误触发。当使能（ENABLE）输入置高时，所有输出驱动器均被禁用。该器件提供睡眠模式以降低功耗。

当制动（BRAKE）输入施加逻辑低电平时，制动功能启用。这将覆盖使能（ENABLE）和相位（PHASE）信号，关闭两个源极驱动器并开启两个漏极驱动器。制动功能可用于对有刷直流电机进行动态制动。

A4973提供两种功率封装供选择：带铜散热片引脚的16引脚双列直插式塑料封装，以及带铜散热片引脚的16引脚塑料SOIC封装。对于这两种封装形式，功率引脚均处于地电位，无需电气隔离。每种封装类型都有无铅版本（100%雾锡电镀引脚框架）。

• ±1.5 A连续输出电流
• 50 V输出电压额定值
• -3至5.5 V逻辑电源电压
• 内部PWM电流控制
• 快和慢电流衰减模式
• 睡眠（低电流消耗）模式
• 内部瞬态抑制二极管
• 内部热关断电路
• 交叉电流和欠压锁定（UVLO）保护
