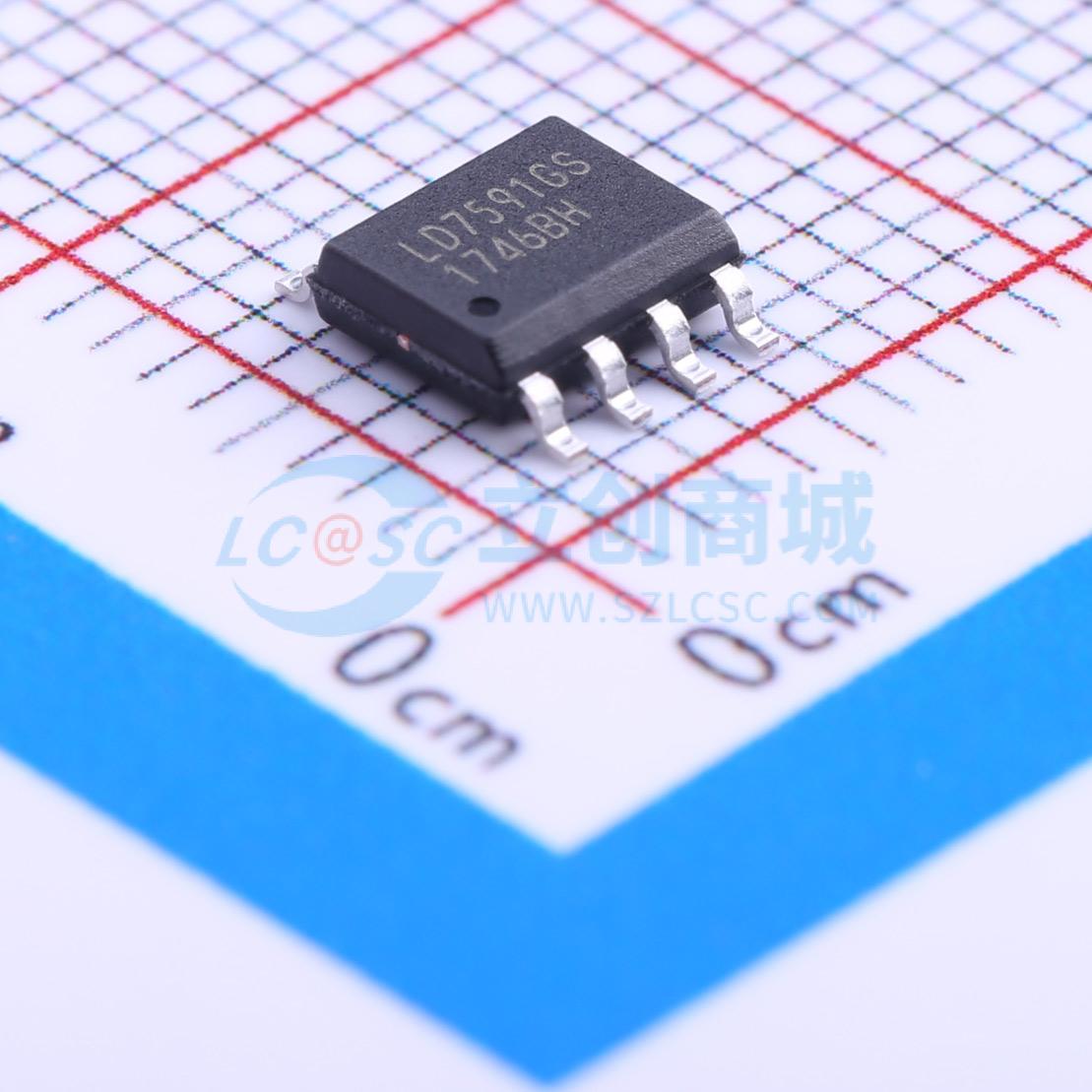

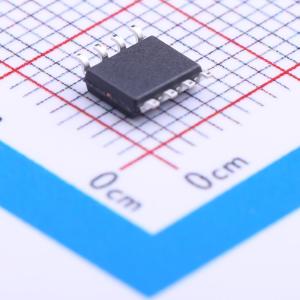

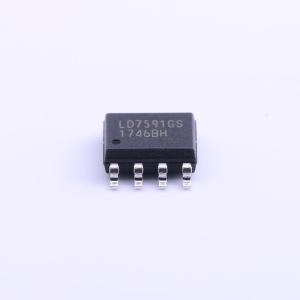

LD7591GS
过渡模式PFC控制器，具备故障状态保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Leadtrend(通嘉科技)
- 商品型号
- LD7591GS
- 商品编号
- C161931
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 | |
| 类型 | PFC控制器 | |
| 工作模式 | CRM | |
| 工作电压 | - | |
| 拉电流(IOH) | 800mA | |
| 灌电流(IOL) | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | - | |
| 工作电流 | 2.5mA | |
| 静态电流(Iq) | 65uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 逐周期过流保护；过温保护；欠压锁定；带使能；过压保护 |
商品概述
LD7591是一款工作在过渡模式下的电压模式PFC控制器，具备多种集成保护功能，如过压保护（OVP）、过流保护（OCP）和欠压启动保护。它减少了元件数量，有SOP - 8或DIP - 8封装可供选择。这些特点使其成为低成本应用的理想设计。 它具备低启动电流、过压保护、反馈开路保护、禁用功能、过流保护、欠压锁定和集成电流检测前沿消隐（LEB）等功能。与传统的电流模式PFC控制器不同，LD7591无需额外的整流交流线电压信息，以最大限度降低功率损耗。 如果INV引脚电压低于0.45V且工作电流超过65μA，LD7591将被禁用。
商品特性
- PFC预调节器过渡模式
- 电压模式控制
- 可编程最大导通时间
- 低启动电流（<30μA）
- 欠压锁定（UVLO）
- CS引脚前沿消隐（LEB）
- 反馈开路保护和禁用功能
- 过压保护（OVP）
- 逐周期电流限制（OCP）
- 800 / -1200mA驱动能力
- 内部一次性编程（OTP）功能
应用领域
- 输出功率高于65W的适配器
- 开放式开关电源
- 液晶电视电源
- LED电源
