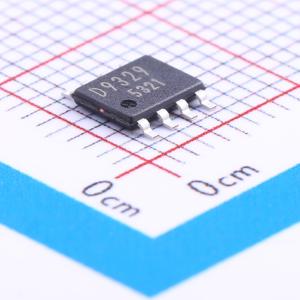

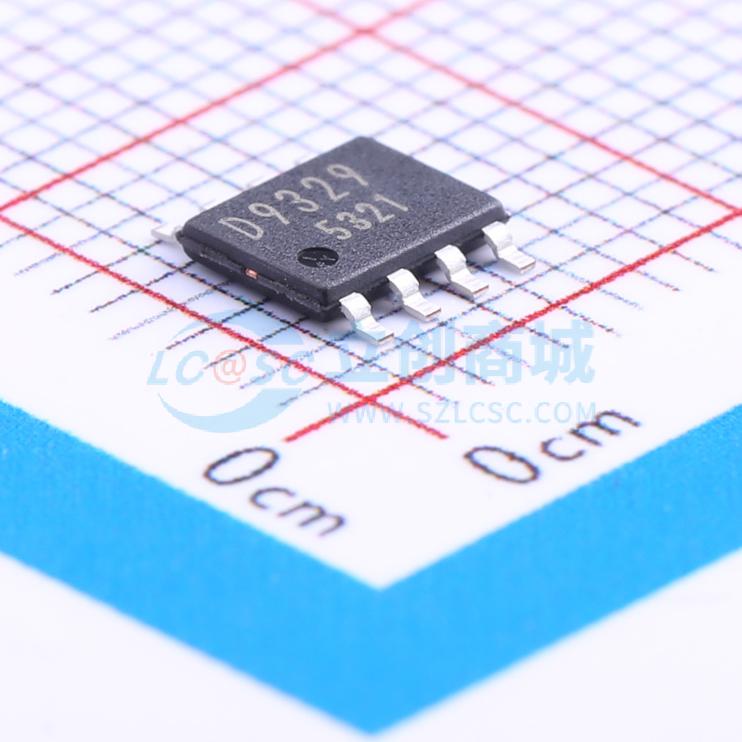

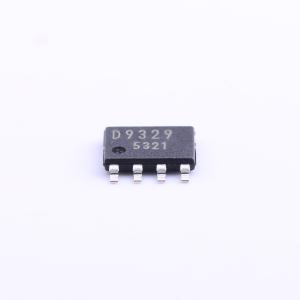

BD9329EFJ-E2
同步降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9329AEFJ是一款同步降压开关稳压器,集成2个低阻抗N沟道MOSFET。输入电压范围为4.2V至18.0V,最大输出电流为3A,固定开关频率为380kHz。具有多种保护电路,包括欠压锁定保护、热关断和过流保护。采用HTSOP-J8封装。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9329EFJ-E2
- 商品编号
- C161950
- 商品封装
- HTSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~18V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 380kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 27uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD9329AEFJ是一款同步降压开关稳压器，集成了2个低电阻N沟道MOSFET。它在宽输入电源范围内可实现3A连续输出电流。电流模式操作提供了快速瞬态响应和简单的相位补偿。该稳压器支持4.2V至18.0V的宽工作输入范围，在室温下反馈电压精度为0.9V ±1.5%（-25℃至85℃保证±2.0%）。它包括欠压锁定、热关断和过流保护等保护电路。采用带有外露散热焊盘的HTSOP-J8封装，适用于分布式电源系统和线性稳压器的预调节器等应用。
商品特性
- 宽工作输入电压范围 4.2V~18.0V
- 3A 输出电流
- 高边/低边 FET 导通电阻；0.15/0.13Ω 功率开关
- 可用低 ESR 输出陶瓷电容
- 关断模式下的低待机电流
- 380 kHz 固定工作频率
- 在室温下反馈电压 0.9V±1.5% 的精度（在 -25℃ 至 85℃ 温度范围内保证 ±2.0%）
- 保护电路：欠压锁定保护、热关断、过流保护
- 带有外露散热焊盘的 HTSOP-J8 封装。
应用领域
- 分布式电源系统
- 线性稳压器的预稳压器
