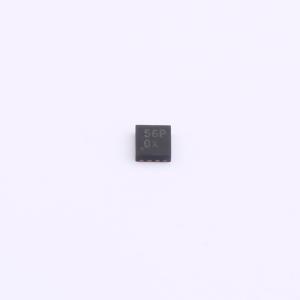

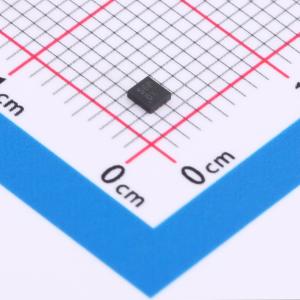

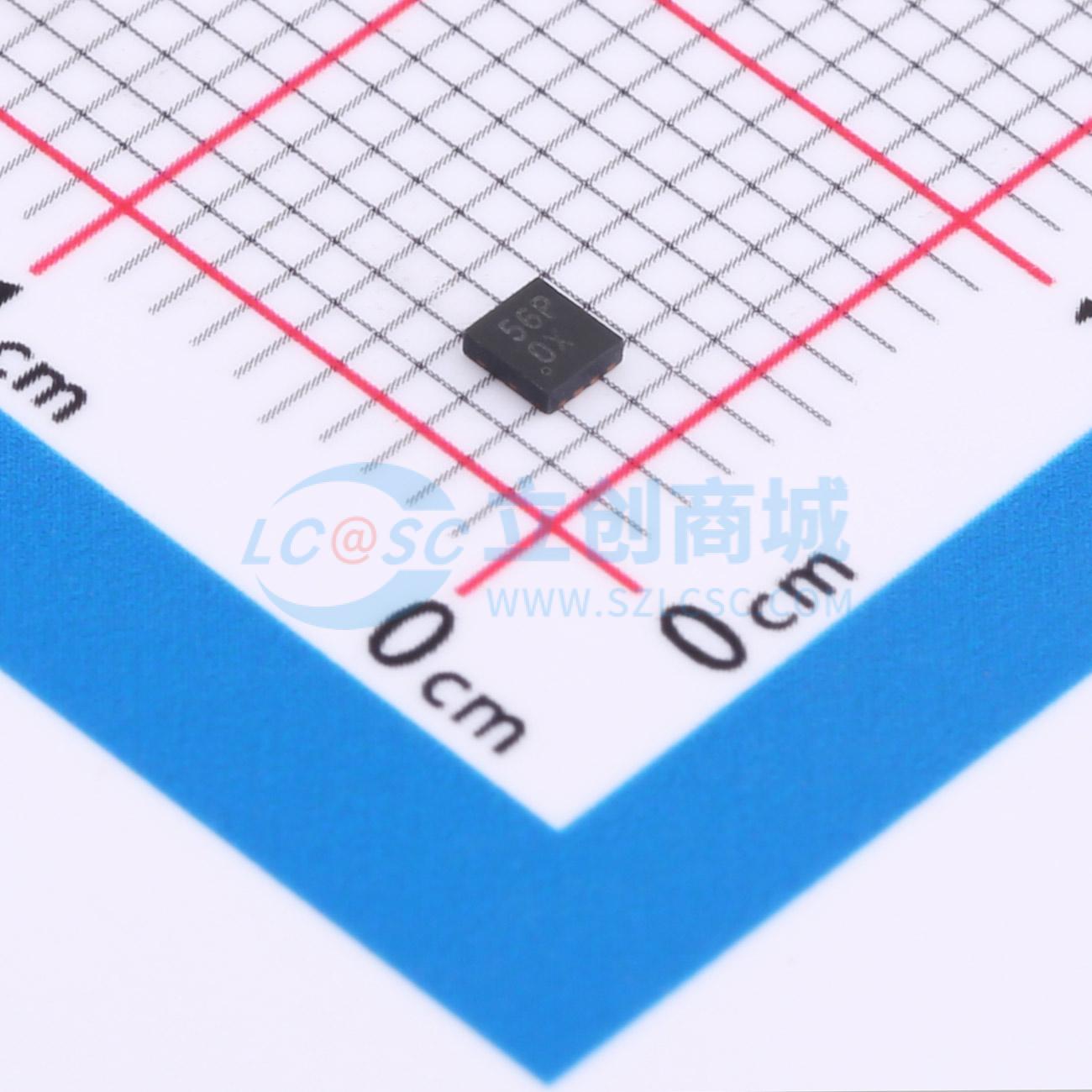

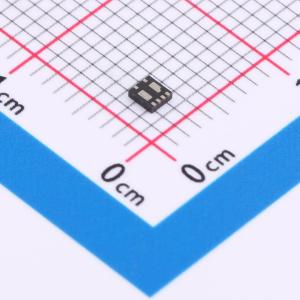

温馨提醒：图片仅供参考，商品以实物为准
TPRCLAMP2656P
ESD 5V 26V截止 峰值浪涌电流：3A@8/20us 80A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：保护工作电压高达 ±5V 的 USB DP、DM 和 ID 引脚。 保护工作电压高达 26V 的 USB VBus。 DP、DM 和 ID 引脚上的低电容（< 0.5pF）。应用：USB 2.0
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPRCLAMP2656P
- 商品编号
- C16197291
- 商品封装
- SLP2018P6
- 包装方式
- 编带
- 商品毛重
- 0.035761克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V；26V | |
| 钳位电压 | 20V；15V；35V；45V | |
| 峰值脉冲电流(Ipp) | 80A@8/20us；3A@8/20us | |
| 峰值脉冲功率(Ppp) | 3kW@8/20us；60W@8/20us | |
| 击穿电压 | 30V；9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA；300nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 900pF；0.5pF |
商品特性
- 保护最高工作电压达+/- 5V的USB DP、DM和ID引脚
- 保护最高工作电压达26V的USB VBus
- DP、DM和ID引脚上的电容低（<0.5 pF）
- 钳位电压低
- 固态硅雪崩技术
- 为USB电压总线提供ESD和浪涌保护：
- IEC 61000-4-2（ESD）抗扰度测试：空气放电：±30 kV，接触放电：±30 kV
- IEC 61000-4-5（雷击）：80A（8/20μs）
- IEC 61000-4-4（EFT）：40A（5/50μs）
- 为USB数据线提供ESD保护：
- IEC 61000-4-2（ESD）抗扰度测试：空气放电：±15 kV，接触放电：±15 kV
- 符合RoHS标准
- 与RClamp2656P引脚完全兼容
应用领域
- USB 2.0
- USB OTG
- uUSB
