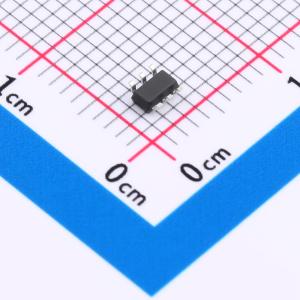

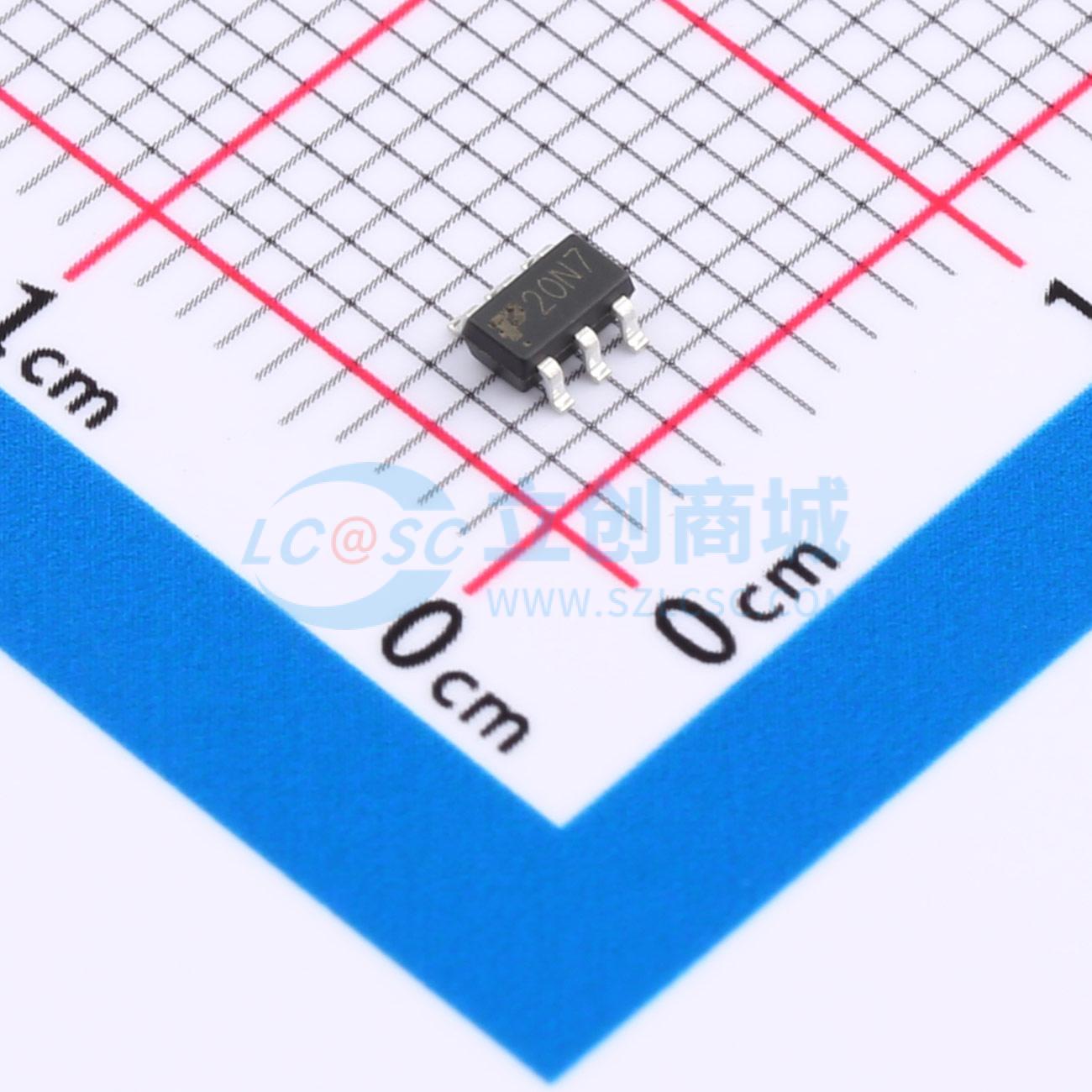

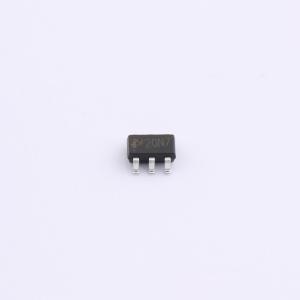

SI3460DV
N沟道 耐压:20V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS = 20V, ID = 7A，RDS(ON) 23mΩ 典型值 @ VGS = 2.5V。 RDS(ON) 28mΩ 典型值 @ VGS = 4.5V。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SI3460DV
- 商品编号
- C16197297
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0352克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 35mΩ@2.5V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 1.31nF | |
| 反向传输电容(Crss) | 140pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | - |
商品特性
- VDS = 20V,ID = 7A
- 当VGS = 2.5V时,RDS(ON)典型值为23mΩ
- 当VGS = 4.5V时,RDS(ON)典型值为28mΩ
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式设备的电池管理
- 逻辑电平转换
