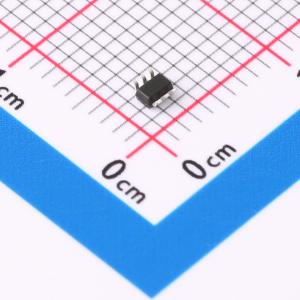

温馨提醒：图片仅供参考，商品以实物为准

SMF05C

双向TVS 5V截止峰值浪涌电流：8A@8/20us

描述: SMF05C是一款5V瞬态电压抑制（TVS）阵列，采用领先的单片硅技术，响应速度快，静电放电（ESD）钳位电压低，是保护电压敏感型高速数据线的理想解决方案。SMF05C符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。该器件采用6引脚无铅SOT363封装。低钳位电压阵列使其非常适合用于手机、个人数字助理（PDA）和笔记本电脑等便携式电子产品。
品牌名称: WPMtek(维攀)
商品型号: SMF05C
商品编号: C16197308
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.0327克(g)

商品参数

商品概述

SMF05C是一款5V TVS阵列，采用领先的单晶硅技术，响应时间快，ESD钳位电压低，是保护电压敏感高速数据线的理想解决方案。SMF05C符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30kV，接触放电±30kV。它采用6引脚无铅SOT363封装。低钳位电压阵列使其非常适合用于手机、PDA和笔记本电脑等便携式电子设备。

商品特性

低泄漏电流（< 1μA）
工作电压：5V
低钳位电压
保护五条I/O线
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
  - 空气放电：±30kV
  - 接触放电：±30kV
- IEC 61000 - 4 - 5（雷击）8A（8/20μs）
符合RoHS标准

应用领域

-外设-工业设备-笔记本电脑-便携式仪器-基于微处理器的设备-手机及配件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	8A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	五路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	60pF
