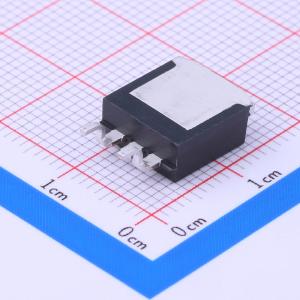

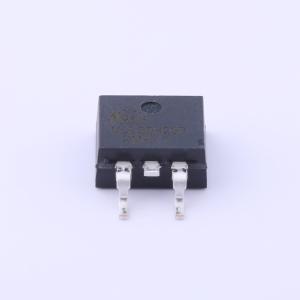

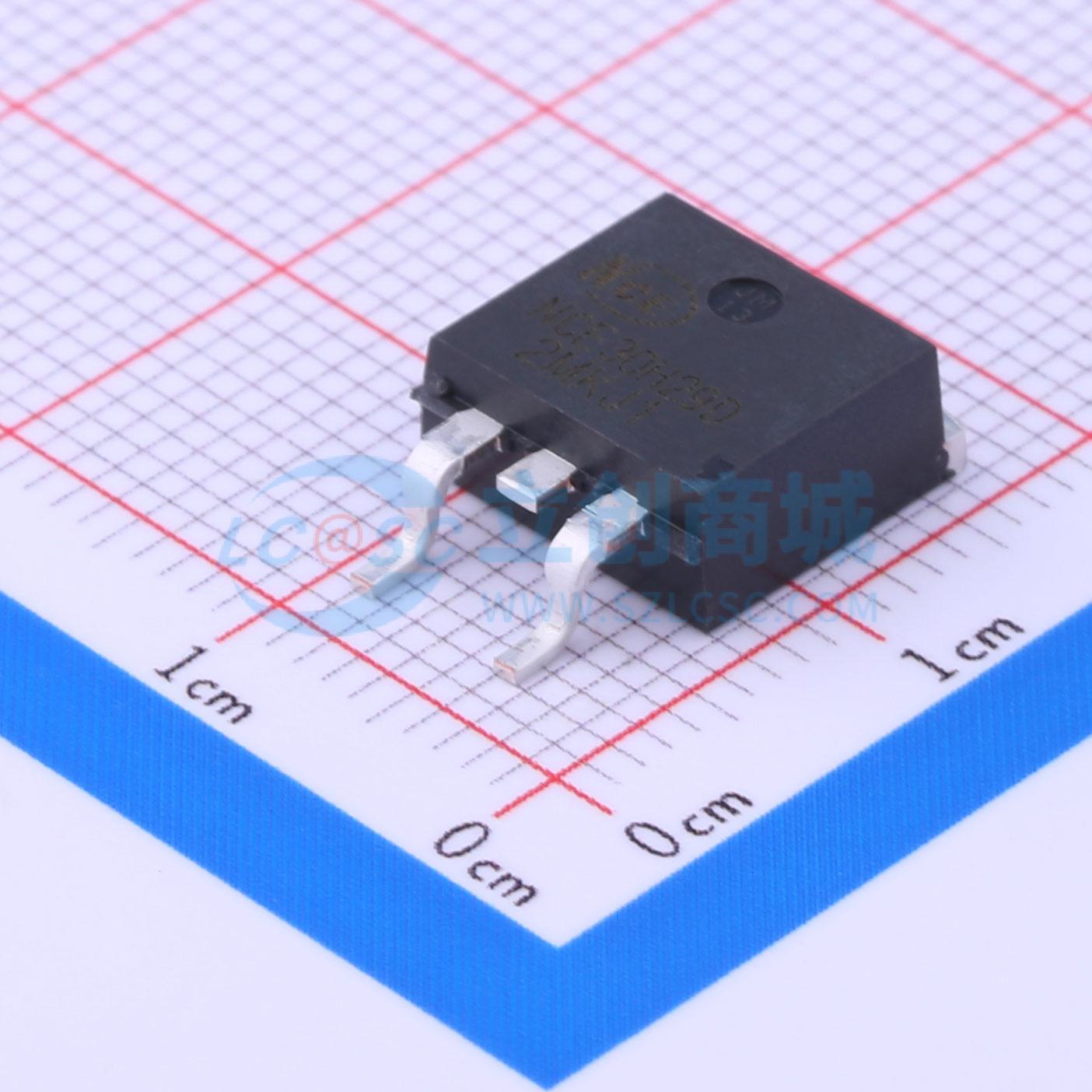

温馨提醒：图片仅供参考，商品以实物为准
NCE30H29D
1个N沟道 耐压:30V 电流:290A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟 30V 290A
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE30H29D
- 商品编号
- C161842
- 商品封装
- TO-263-2L
- 包装方式
- 编带
- 商品毛重
- 2.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 290A | |
| 导通电阻(RDS(on)) | 1.8mΩ@10V | |
| 耗散功率(Pd) | 270W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 13.873nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.672nF |
商品概述
NCE3018AS采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)），适用于多种应用场景。
商品特性
- 漏源电压（VDS） = 30V，漏极电流（ID） = 18A
- 栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） < 7 mΩ
- 栅源电压（VGS） = 4.5V时，漏源导通电阻（RDS(ON)） < 10 mΩ
- 高密度单元设计，实现极低的导通电阻
- 雪崩电压和电流特性完全表征
应用领域
-电源开关应用-硬开关和高频电路-不间断电源
