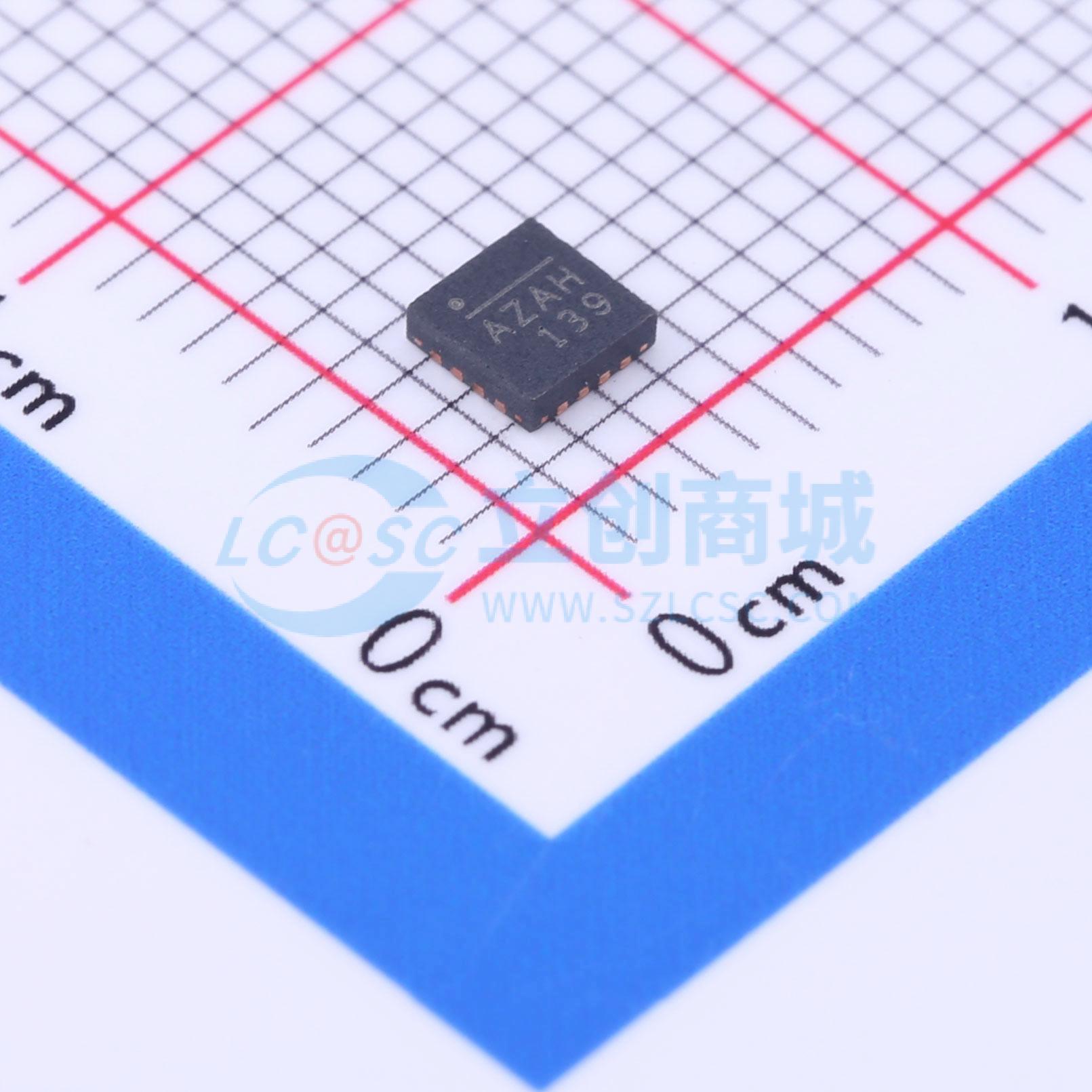

温馨提醒：图片仅供参考，商品以实物为准
MA730GQ-Z
带ABZ增量式和PWM输出的14位数字式非接触式角度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该传感器可检测永磁体的绝对角位置，通常是旋转轴上的径向磁化圆柱体。快速的数据采集和处理可在0至60,000 rpm的速度下提供精确的角度测量。该传感器支持广泛的磁场强度和空间配置，支持轴端和离轴（侧轴安装）配置。该传感器具有可编程阈值的磁场强度检测功能，可检测磁体相对于传感器的位置，以创建诸如轴向运动检测或诊断等功能。片上非易失性存储器可存储配置参数，包括参考零角度位置、ABZ编码器设置和磁场检测阈值。
- 品牌名称
- MPS(芯源)
- 商品型号
- MA730GQ-Z
- 商品编号
- C161798
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 1.315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | 磁性旋转位置传感器 | |
| 接口类型 | SPI；SSI | |
| 工作电压 | 3.3V | |
| 旋转角度范围 | - | |
| 线性范围 | - | |
| 工作电流 | 11.7mA |
| 属性 | 参数值 | |
|---|---|---|
| 模组 | 否 | |
| 长度 | 3mm | |
| 宽度 | 3mm | |
| 高度 | 1mm | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 多轴磁场检测；故障诊断；可编程传输；零位编程；信号滤波处理 |
商品概述
MA730检测永磁体的绝对角位置，典型应用为旋转轴上的径向磁化圆柱体。快速数据采集与处理可在0至60000rpm转速下提供精确的角度测量。支持宽范围的磁场强度和空间配置，支持轴端和离轴（侧轴安装）配置。具有磁场强度检测功能，可通过可编程阈值感测磁体相对于传感器的位置，用于实现轴向移动感测或诊断等功能。片上非易失性存储器可存储配置参数，包括参考零角度位置、ABZ编码器设置和磁场检测阈值。
商品特性
- 14位分辨率绝对角度编码器
- 非接触式感应，寿命长
- SPI串行接口，用于数字角度读取和芯片配置
- 增量式12位ABZ正交编码器接口，每转可编程脉冲数1至1024
- 14位PWM输出
- 可编程磁场强度检测，用于诊断检查
- 3.3V、12mA电源供电
- -40℃至+125℃工作温度
- 采用QFN-16（3mm×3mm）封装
应用领域
- 通用角度测量
- 高分辨率角度编码器
- 汽车角度测量
- 机器人技术
