温馨提醒：图片仅供参考，商品以实物为准

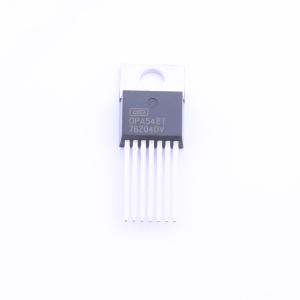

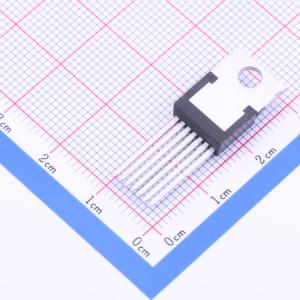

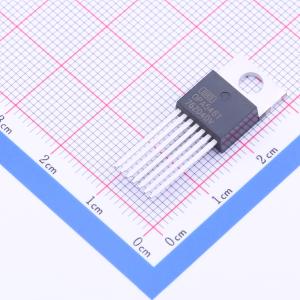

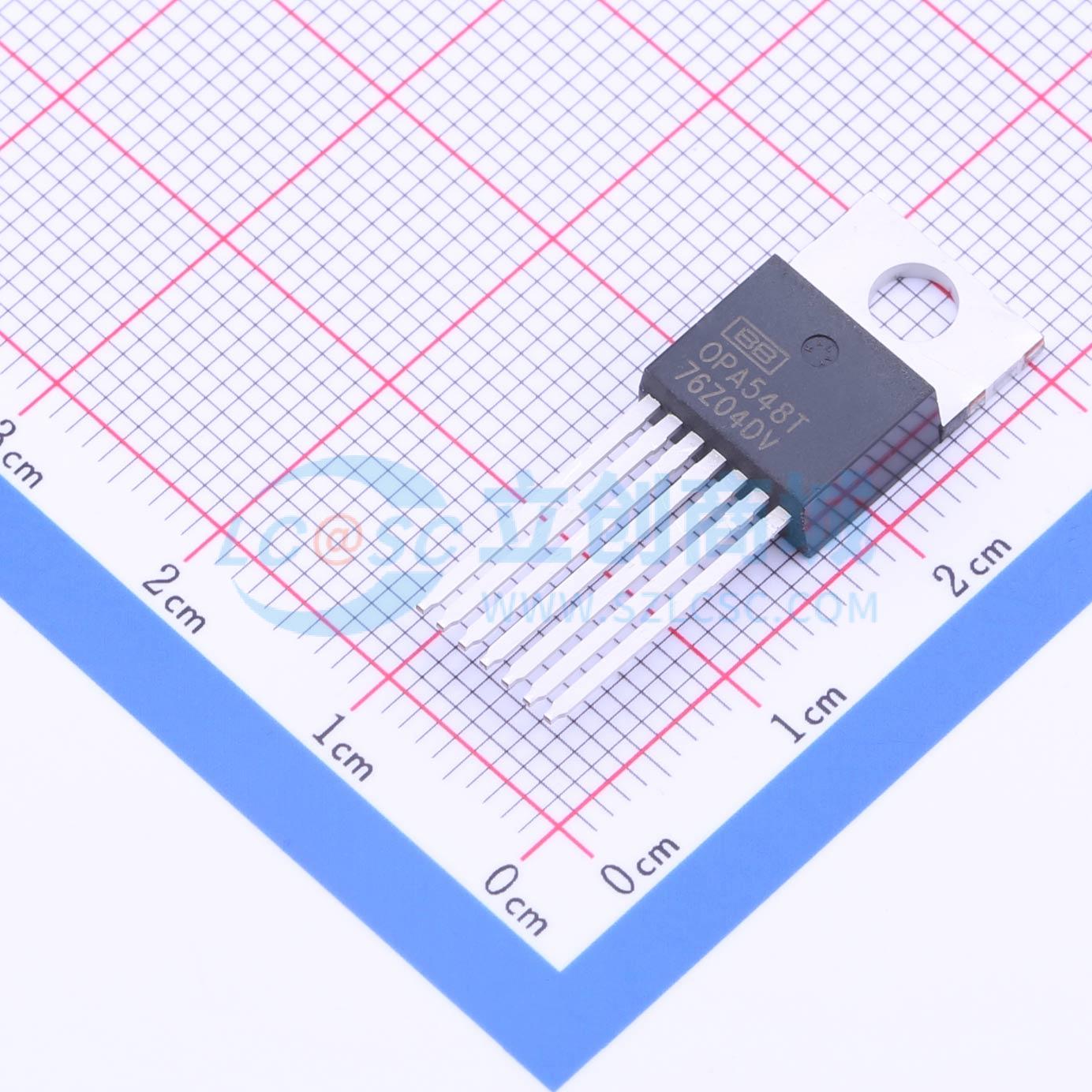

OPA548T-1
高压大电流运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA548 高电压、高电流、宽输出电压摆幅功率运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA548T-1
- 商品编号
- C161755
- 商品封装
- TO-220-7
- 包装方式
- 管装
- 商品毛重
- 2.816克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 60V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | 90nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 20mA | |
| 输出电流 | 3A | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 8V~60V | |
| 双电源(Vee~Vcc) | -30V~-4V；4V~30V |
商品概述
OPA548器件是一款低成本、高电压、大电流运算放大器，非常适合驱动各种负载。激光微调的单片集成电路可提供出色的小信号精度以及高输出电压和电流。 OPA548器件可采用单电源或双电源供电，设计灵活。在单电源工作模式下，输入共模范围可扩展至地电位以下。 OPA548器件具有内部过热和过流保护功能。此外，OPA548器件设计有精确的、用户可选的电流限制功能。与其他在输出电流路径中串联功率电阻的设计不同，OPA548器件采用间接感应负载的方式。这样，通过一个电阻和电位器可将电流限制从0 A调节到5 A，也可通过电压输出或电流输出DAC进行数字控制。 使能/状态（E/S）引脚具有两种功能。该引脚输入信号不仅可禁用输出级，有效断开负载，还能降低静态电流以节省功耗。通过监测E/S引脚输出，可判断OPA548是否处于热关断状态。 OPA548器件提供行业标准的7引脚交错和直引脚TO - 220封装，以及7引脚DDPAK表面贴装塑料功率封装。铜质散热片便于安装到散热器或电路板上，以实现出色的散热性能。该器件规定的工作温度范围为扩展工业温度范围 - 40℃至85℃。还提供用于设计分析的SPICE宏模型。
商品特性
- 宽电源电压范围 —— 单电源：8 V至60 V；双电源：±4 V至±30 V
- 高输出电流：连续3 A，峰值5 A
- 宽输出电压摆幅
- 全面保护：热关断、可调电流限制、输出禁用控制
- 热关断指示
- 高转换速率：10 V
- 低静态电流
- 封装形式：7引脚TO - 220（交错和直引脚）；7引脚DDPAK表面贴装
应用领域
- 阀门、执行器驱动器
- 同步器、伺服驱动器
- 电源
- 测试设备
- 传感器激励
- 音频放大器
