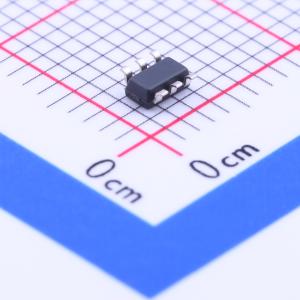

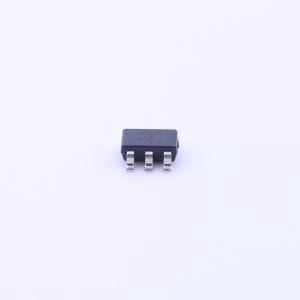

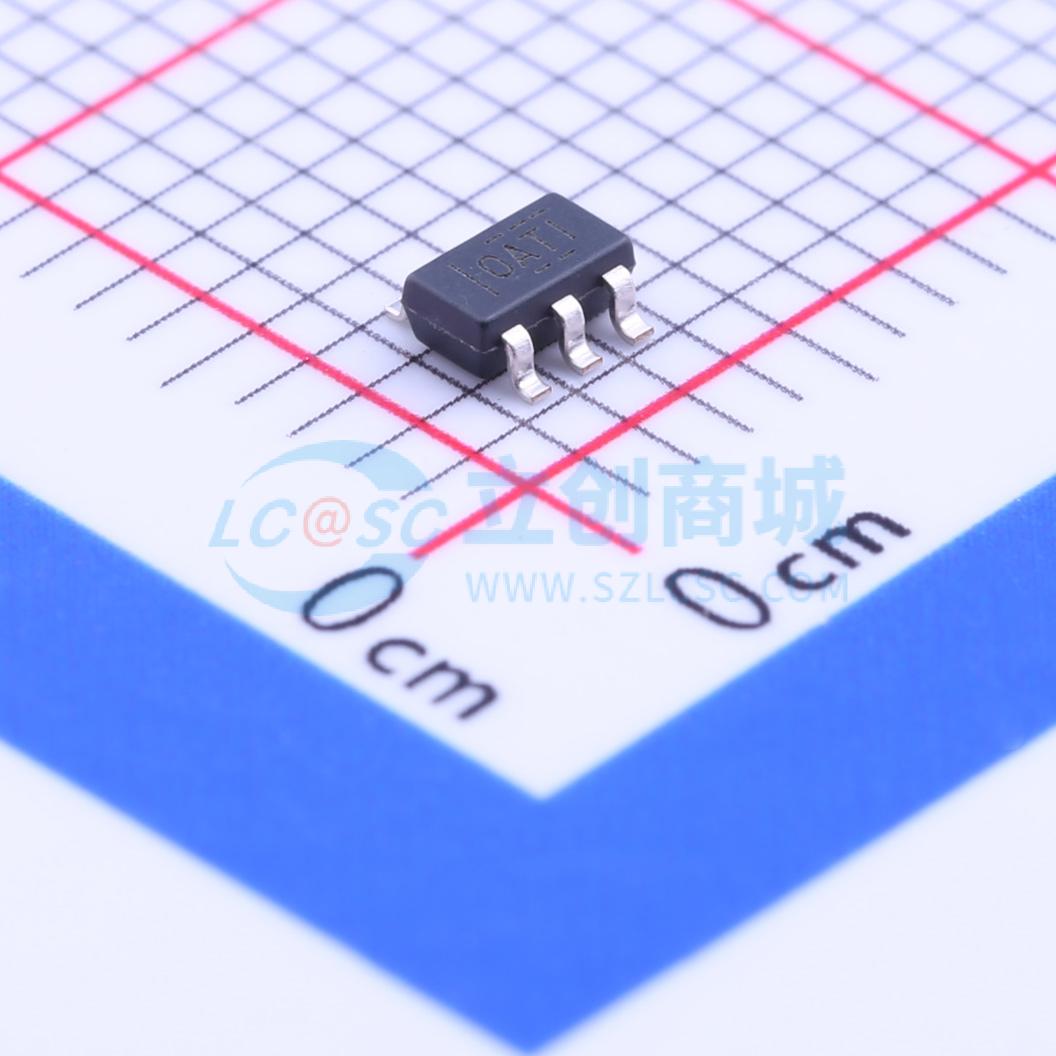

温馨提醒：图片仅供参考，商品以实物为准

OPA847IDBVR

具备关断功能的宽带、超低噪声电压反馈运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPA847 具有关断状态的宽带超低噪声电压反馈运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA847IDBVR
商品编号: C160422
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	-
	增益带宽积(GBW)	3.9GHz
	输入失调电压(Vos)	500uV
	输入失调电压温漂(Vos TC)	1.5uV/℃
	压摆率(SR)	950V/us
	输入偏置电流(Ib)	19uA
	输入失调电流(Ios)	850nA

	属性	参数值
	输入电压噪声密度(eN)	850pV/√Hz@1MHz
	共模抑制比(CMRR)	110dB
	静态电流(Iq)	18.9mA
	输出电流	100mA
	工作温度	-40℃~+85℃
	单电源电压	-
	双电源电压(Vee~Vcc)	-5V~5V
	功能特性	使能/关断功能；去补偿稳定

商品概述

OPA847是一款宽带超低噪声带关断功能的电压反馈运算放大器，结合了高增益带宽和大信号性能，拥有超低输入电压噪声，仅消耗18mA电源电流；针对节电需求，配备可选电源关断引脚，引脚拉低时会禁用放大器，将电源电流降至通电状态的1%以下；不需要断电时，该引脚可保持断开以确保放大器正常工作。极低的输入电压电流噪声搭配3.9GHz增益带宽积，使其适配宽带应用；作为电压增益级，它在增益为+20V/V时优化得到平坦频率响应，增益低至+12V/V时仍可保持稳定；新型外部补偿技术支持其应用于任意反相增益，拥有出色的频率响应控制，可在差分模数转换器接口应用中获得高动态范围接口。

商品特性

增益带宽3.9GHz
输入电压噪声0.85nV/√Hz
5MHz时失真为-105dBc
压摆率950V/μs
输入失调电压<±100μV，直流精度高
电源电流低至18.1mA
关断功耗低至2mW
增益≥12时可保持稳定
支持电源电压±6.5V DC
差分输入电压范围±1.2V
输入电压范围±Vs
存储温度范围-65℃~+125℃
焊接引线温度(10s)可达+300℃
最高结温+150℃
ESD等级：人体模型1500V，充电器件模型1500V，机器模型100V
支持可选关断功能，满足节电需求
新型外部补偿技术，可用于任意反相增益，频率响应控制出色

应用领域

高动态范围ADC前置放大器
低噪声宽带互阻放大器
宽带高增益放大器
低噪声差分接收器
超声通道放大器
高动态范围差分ADC驱动器
可作为OPA687、CLC425、LMH6624的升级替代
