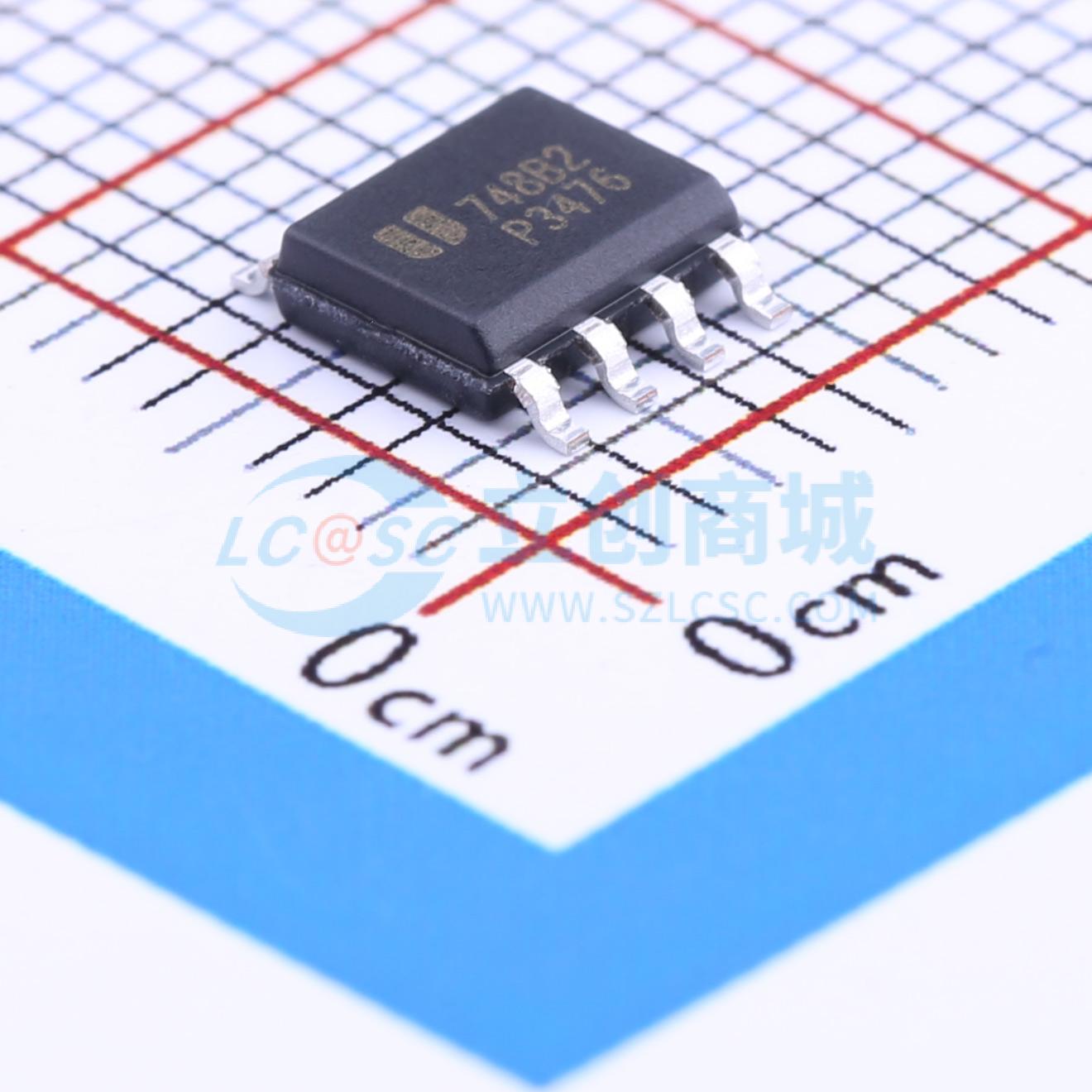

温馨提醒：图片仅供参考，商品以实物为准

EUP3476DIR1

3A连续输出电流的500kHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EUP3476是一款500kHz固定频率、3A连续输出电流的同步降压调节器。该器件集成了135mΩ高侧开关和90mΩ低侧开关,可在4.5V至28V的宽输入电压范围内提供3A的连续负载电流。内部同步功率开关提高了效率并消除了对外部肖特基二极管的需求。电流模式控制提供了快速瞬态响应和逐周期电流限制。EUP3476还具有短路和热保护电路,以提高系统可靠性。
品牌名称: EUTECH(德信)
商品型号: EUP3476DIR1
商品编号: C158090
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.219克(g)

商品参数

商品概述

EUP3476是一款500KHz固定频率的同步电流模式降压稳压器。该器件集成了135mΩ的高端开关和90mΩ的低端开关，可在4.5V至28V的宽工作输入电压范围内提供3A的连续负载电流。内部同步功率开关提高了效率，无需外部肖特基二极管。电流模式控制提供快速瞬态响应和逐周期电流限制。 EUP3476具备短路和热保护电路，以提高系统可靠性。外部可编程软启动功能可实现与其他电源的正确上电时序，并避免启动期间的输入浪涌电流。在关断模式下，电源电流降至1μA以下。EUP3476采用带裸露焊盘的SOP - 8封装。

商品特性

3A连续输出电流
110ns最小导通时间
集成135mΩ高端开关
集成90mΩ低端开关
4.5V至28V宽工作输入范围
输出电压可在0.8V至24V之间调节
效率高达95%
可编程软启动
关断电流<1μA
提供500KHz固定开关频率
热关断和过流保护
输入欠压锁定
采用SOP - 8 (EP)封装
符合RoHS标准，100%无铅、无卤素

应用领域

分布式电源系统
网络系统FPGA、DSP、ASIC电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	800mV~24V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
