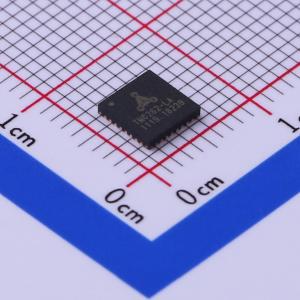

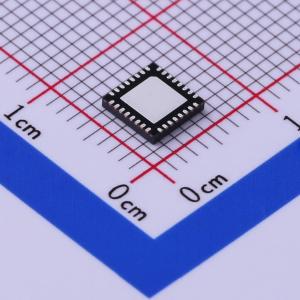

温馨提醒：图片仅供参考，商品以实物为准
TMC262-LA
5.25V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TRINAMIC
- 商品型号
- TMC262-LA
- 商品编号
- C157731
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - | |
| 步长细分 | 256 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 集成开关 | 否 | |
| 工作温度 | -40℃~+125℃ |
商品概述
TMC262双相步进电机驱动器具备行业领先的功能特性，包括高分辨率微步进、无传感器机械负载测量、负载自适应功率优化和低共振斩波操作。标准SPI™和STEP/DIR接口简化了通信。TMC262可驱动四个外部N沟道和P沟道双MOSFET，电机电流最高可达8A，电压最高可达60V。集成的保护和诊断功能确保了稳定可靠的运行。 高度集成、高能效和小尺寸设计，可实现外部元件数量少的小型化设计，提供经济高效且极具竞争力的解决方案。
商品特性
- 高电流：使用外部（N和P）MOSFET时，电机电流最高可达10A。
- 高电压：直流工作电压最高可达60V。
- 高分辨率：每整步最高可达256微步。
- 小尺寸：采用5x5mm QFN32封装。
- 低功耗：具备同步整流功能。
- EMI优化：斜率和电流可控的栅极驱动器。
- 保护与诊断：具备过流、接地短路、过温和欠压保护与诊断功能。
- stallGuard2：高精度无传感器电机负载检测。
- coolStep：负载相关电流控制，节能高达75%。
- microPlyer：微步插值功能，可在粗步进输入时提高运行平滑度。
- spreadCycle：高精度斩波器，可实现最佳电流正弦波形和过零特性。
应用领域
- 纺织、缝纫机
- 工厂自动化
- 实验室自动化
- 液体处理
- 医疗设备
- 办公自动化
- 打印机和扫描仪
- 闭路电视、安防设备
- 自动取款机、现金循环机
- 销售点系统
- 泵和阀门
- 定日镜控制器
- 数控机床
