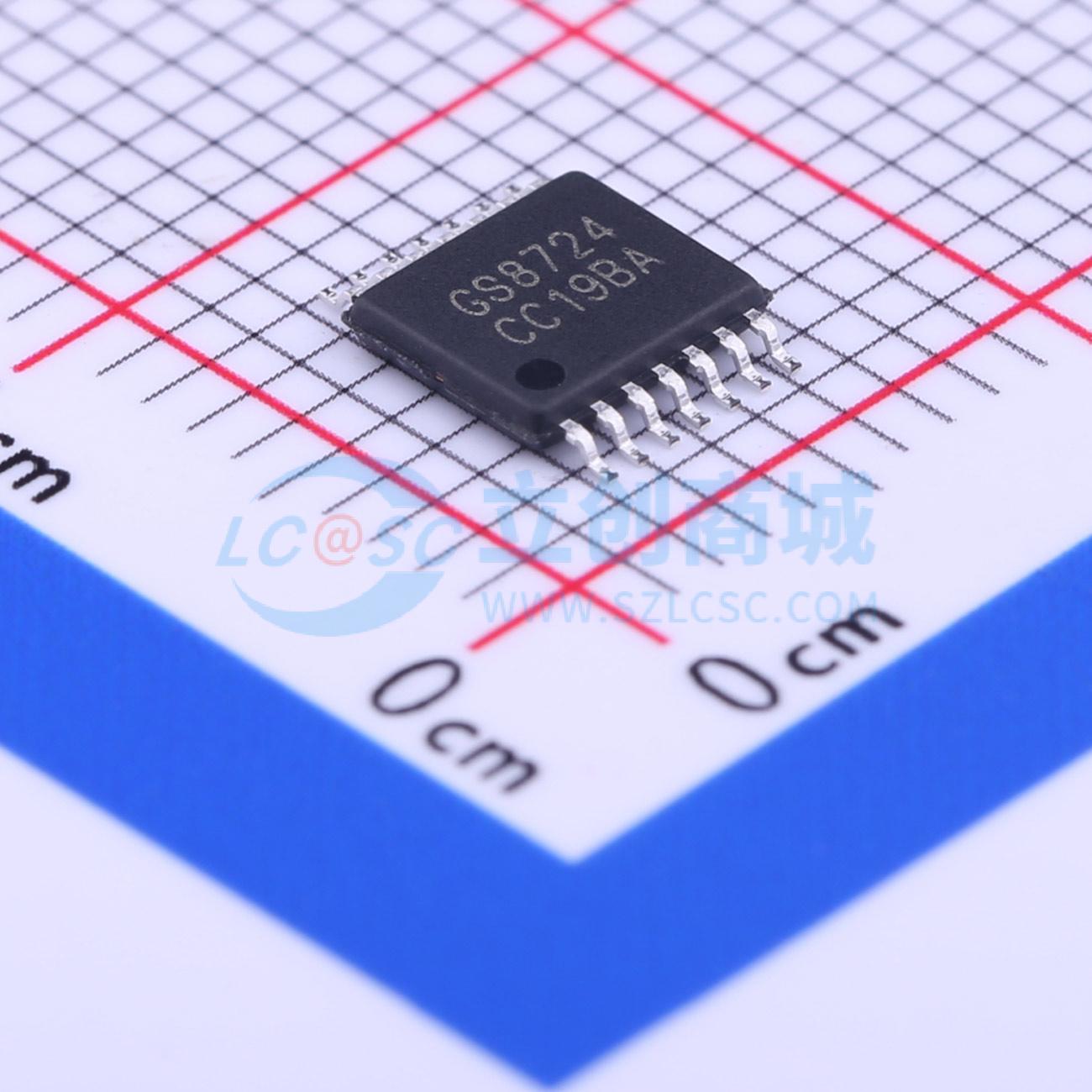

GS8724-TR
11MHz 轨到轨 I/O 互补金属氧化物半导体运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GS872X具有11MHz的高增益带宽积、9V/μs的压摆率，在5V电压下每个放大器的静态电流为1.1mA。GS872X旨在为低电压、低噪声系统提供最佳性能。
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8724-TR
- 商品编号
- C157711
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 11MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 15nV/℃ | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 8nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~5.5V | |
| 双电源(Vee~Vcc) | 1.05V~2.75V；-2.75V~-1.05V |
商品特性
- 单电源供电：+2.1V 至 +5.5V
- 轨到轨输入/输出
- 增益带宽积：11MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：3.5mV（最大值）
- 高摆率：9V/μs
- 定位时间至0.1%
- 低噪声：8nV/√Hz @10kHz
- 静态电流：每放大器1.1mA（典型值）
- 工作温度：-40℃ 至 +125℃
- 小型封装：GS8721 提供 SOT23-5、SOP-8 和 SC70-5 封装
- GS8722 提供 SOP-8、MSOP-8 和 TSSOP-8 封装
- GS8724 提供 SOP-14 和 TSSOP-14 封装
- GS8721 提供 SOT23-6、SC70-6 和 SOP-8 封装
应用领域
- 传感器
- 有源滤波器
- 移动电话和无绳电话
- 笔记本电脑和PDA
- 音频设备
- 手持测试设备
- 电池供电仪器
- 模数转换器
