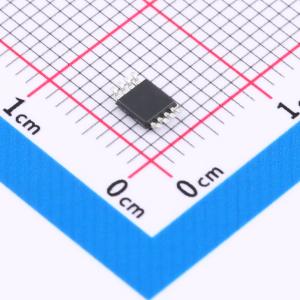

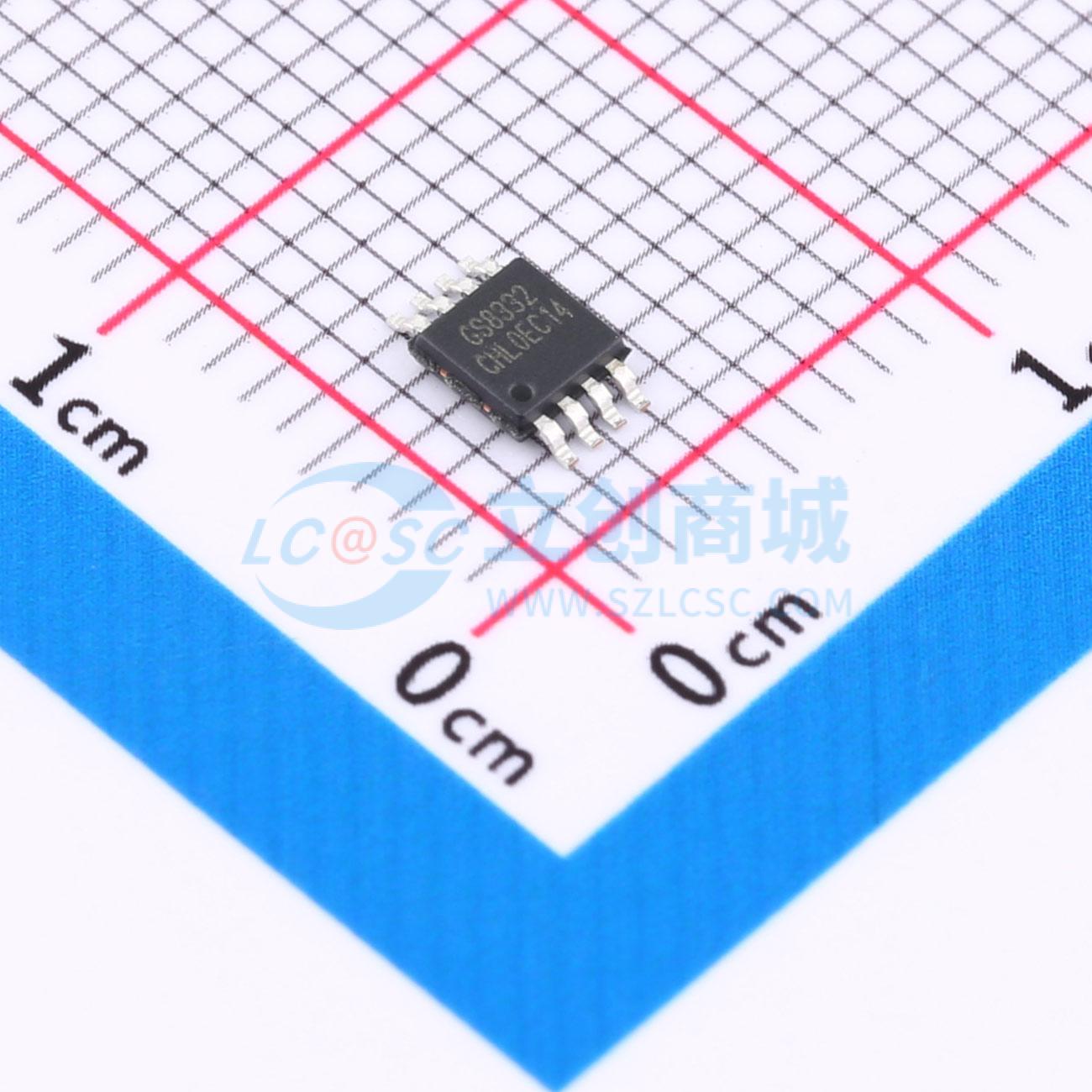

GS8332-MR
具备射频滤波器的350KHz零漂移、轨到轨输入输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GS833X放大器是单电源/双电源/四电源、微功耗、零漂移CMOS运算放大器，这些放大器的带宽为350 kHz，具备轨到轨输入和输出能力，可在1.8V至5.5V的单电源下工作。GS833X采用斩波稳定技术，可提供极低的失调电压（最大小于10μV），且在不同温度下的漂移近乎为零。每个放大器的静态电源电流低至25μA，输入偏置电流低至20pA，使其成为低失调、低功耗和高阻抗应用的理想选择
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8332-MR
- 商品编号
- C157714
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 350kHz | |
| 输入偏置电流(Ib) | 20pA | |
| 输入失调电压(Vos) | 10uV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 0.2V/us | |
| 输出电流 | 40mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 静态电流(Iq) | 25uA | |
| 工作温度 | -45℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 70nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
GS833X放大器是单/双/四电源、微功耗、零漂移CMOS运算放大器，该放大器带宽为350 kHz，具备轨到轨输入和输出，可在1.8V至5.5V单电源下工作。GS833X采用斩波稳定技术，可提供极低的失调电压（最大小于10μV），且温度漂移近乎为零。每个放大器的静态电源电流低至25μA，输入偏置电流极低，仅为20pA，使其成为低失调、低功耗和高阻抗应用的理想选择。GS833X具有出色的共模抑制比（CMRR），且不存在传统互补输入级的交越问题。这种设计在驱动模数转换器（ADC）时性能卓越，不会降低差分线性度。 GS8331提供SOT23 - 5、SC - 70封装。GS8332提供SOP8、MSOP8封装。GS8334四通道放大器提供绿色SOP - 14和TSSOP - 14封装。在所有电源电压下，扩展温度范围为 - 45℃至 + 125℃，为设计提供了更大的灵活性。
商品特性
- 单电源工作电压范围：+1.8V至+5.5V
- 轨到轨输入/输出
- 增益带宽积：350kHz {典型值@25℃}
- 低输入偏置电流：20pA（典型值@25℃）
- 低失调电压：10uV（最大值@25℃）
- 静态电流：每个放大器25μA（典型值）
- 工作温度： - 45℃至+125℃
- 零漂移：0.01μV/℃（典型值）
- 内置射频抗电磁干扰（EMI）滤波器
- 小封装：
- GS8331提供SOT23 - 5、SC - 70封装
- GS8332提供SOP - 8、MSOP - 8封装
- GS8334提供SOP - 14和TSSOP - 14封装
应用领域
- 传感器应用
- 温度测量
- 电子秤
