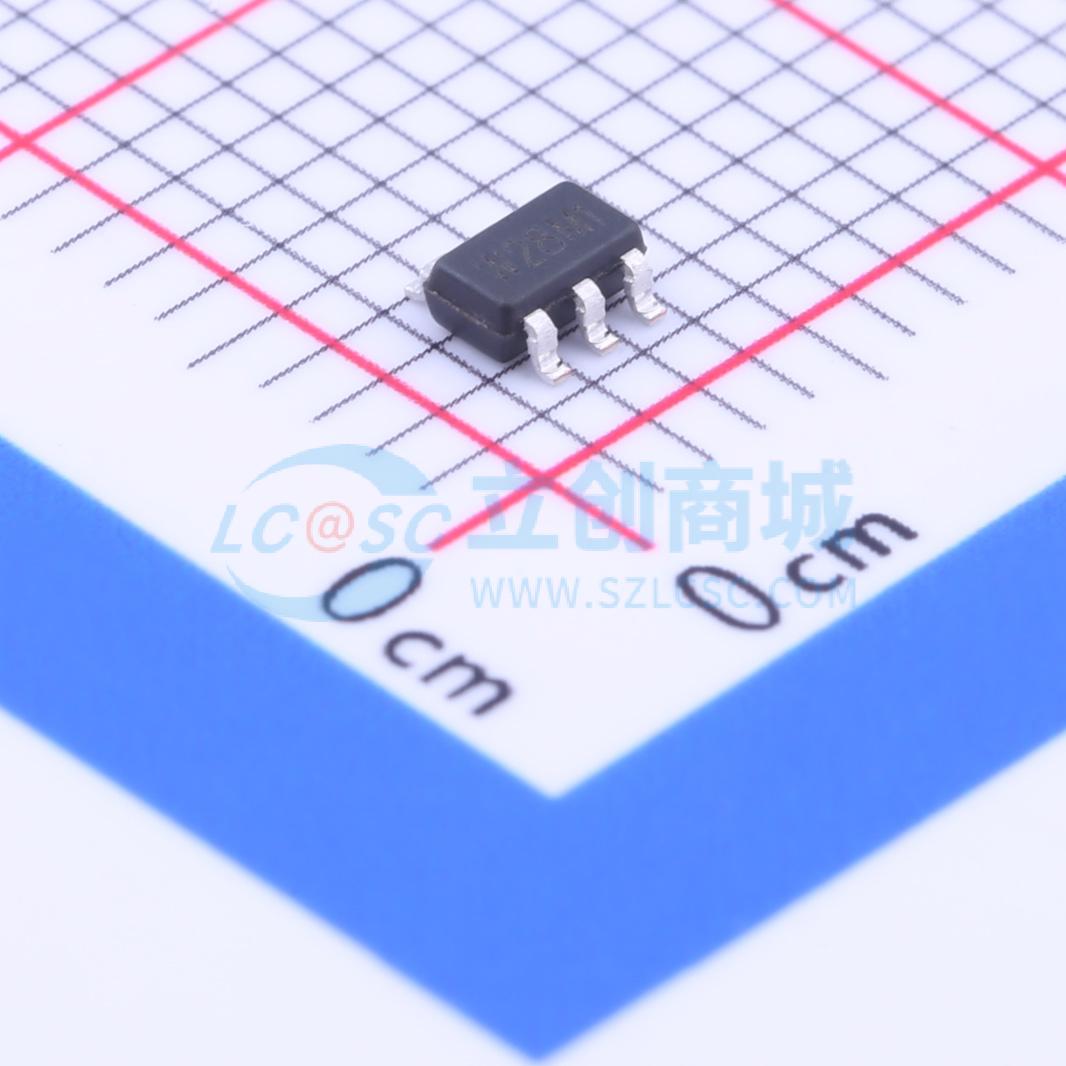

温馨提醒：图片仅供参考，商品以实物为准
AX5523CA
高效率1.2MHz 2A升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AX5523是一款高效率的1.2MHz 2A升压转换器,适用于小型低功耗应用。它采用6引脚SOT23封装,内置80mΩ功率MOSFET,支持2.6V到12V的输入电压范围,输出电压可调,最高可达28V。具有自动脉冲频率调制模式,可在轻负载下提高效率。
- 品牌名称
- Axelite(亚瑟莱特)
- 商品型号
- AX5523CA
- 商品编号
- C157694
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.6V~12V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
Ax5523是一款常频、6引脚SOT23电流模式升压转换器，适用于小型低功耗应用。Ax5523的开关频率为1.2MHz，可以使用小尺寸低成本的电容和高度不超过2mm的电感。内部软启动功能使得浪涌电流减小，并延长了电池寿命。
Ax5523在轻负载时自动切换到脉冲频率调制模式。它包括欠压锁定、电流限制和热过载保护功能，以防止输出过载时造成损坏。Ax5523采用小型6引脚SOT-23封装。
商品特性
- 集成80mΩ功率MOSFET
- 2.6V至12V输入电压
- 1.2MHz固定开关频率，内部4A开关电流限制
- 可调输出电压，内部补偿
- 最高28V输出电压
- 轻负载时自动脉冲频率调制模式
- 效率高达97%
- 采用6引脚SOT23-6封装
