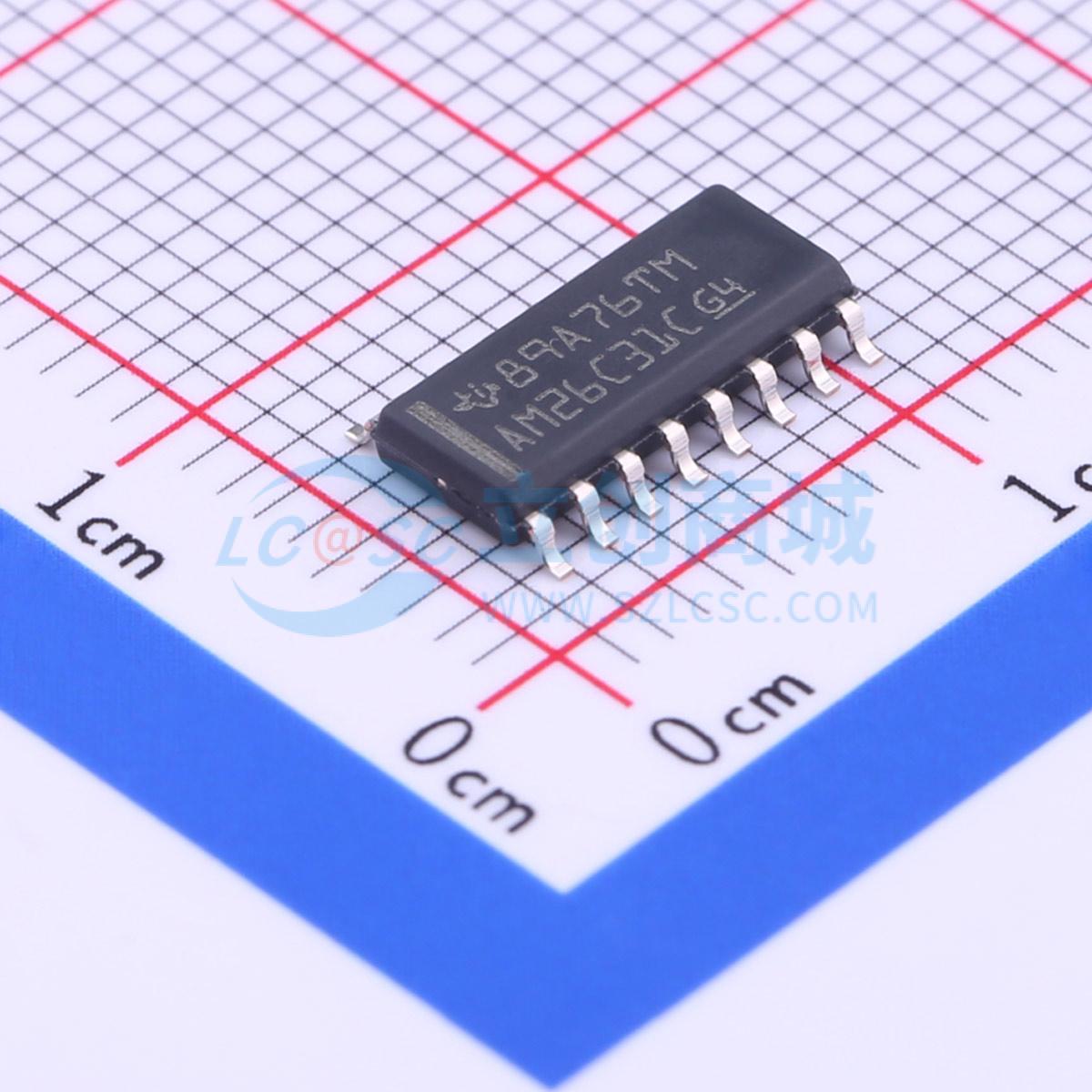

温馨提醒：图片仅供参考，商品以实物为准

AM26C31CDR

四路差分线路驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AM26C31 四路差分线路驱动器
品牌名称: TI(德州仪器)
商品型号: AM26C31CDR
商品编号: C157476
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.253克(g)

商品参数

商品概述

AM26C31器件是一款具有互补输出的差分线路驱动器，可满足TIA/EIA - 422 - B和ITU（原CCITT）的要求。三态输出可提供用于驱动双绞线或平行线传输线路等平衡线路的高电流，并在断电情况下处于高阻抗状态。所有四个驱动器均具有使能功能，该功能提供了两种可选输入：高电平有效(G)或低电平有效(G)使能输入。BiCMOS电路可在不牺牲速度的情况下降低功耗。 AM26C31C器件可在0℃至70℃的温度范围内运行，AM26C31I器件可在 - 40℃至 +85℃的温度范围内运行。AM26C31Q器件可在 - 40℃至 +125℃的汽车级温度范围内运行。

商品特性

符合或超出TIA/EIA - 422 - B和ITU建议V.11的要求
低功耗，ICC = 100μA（典型值）
由5V单电源供电运行
高速，tPLH = tPHL = 7ns（典型值）
低脉冲失真，tsk(p) = 0.5ns（典型值）
在断电情况下具有高输出阻抗
经改进可替代AM26LS31器件
可用于Q级温度汽车
高可靠性汽车应用
配置控制和打印支持
通过汽车标准鉴定

应用领域

化学和气体传感器
现场变送器：温度传感器和压力传感器
电机控制：无刷直流和有刷直流
采用Modbus的温度传感器和控制器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	4
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	20mA
	拉电流(IOH)	20mA
	工作温度	0℃~+70℃
	静态电流(Iq)	100uA
	传播延迟(tpd)	7ns@5V
