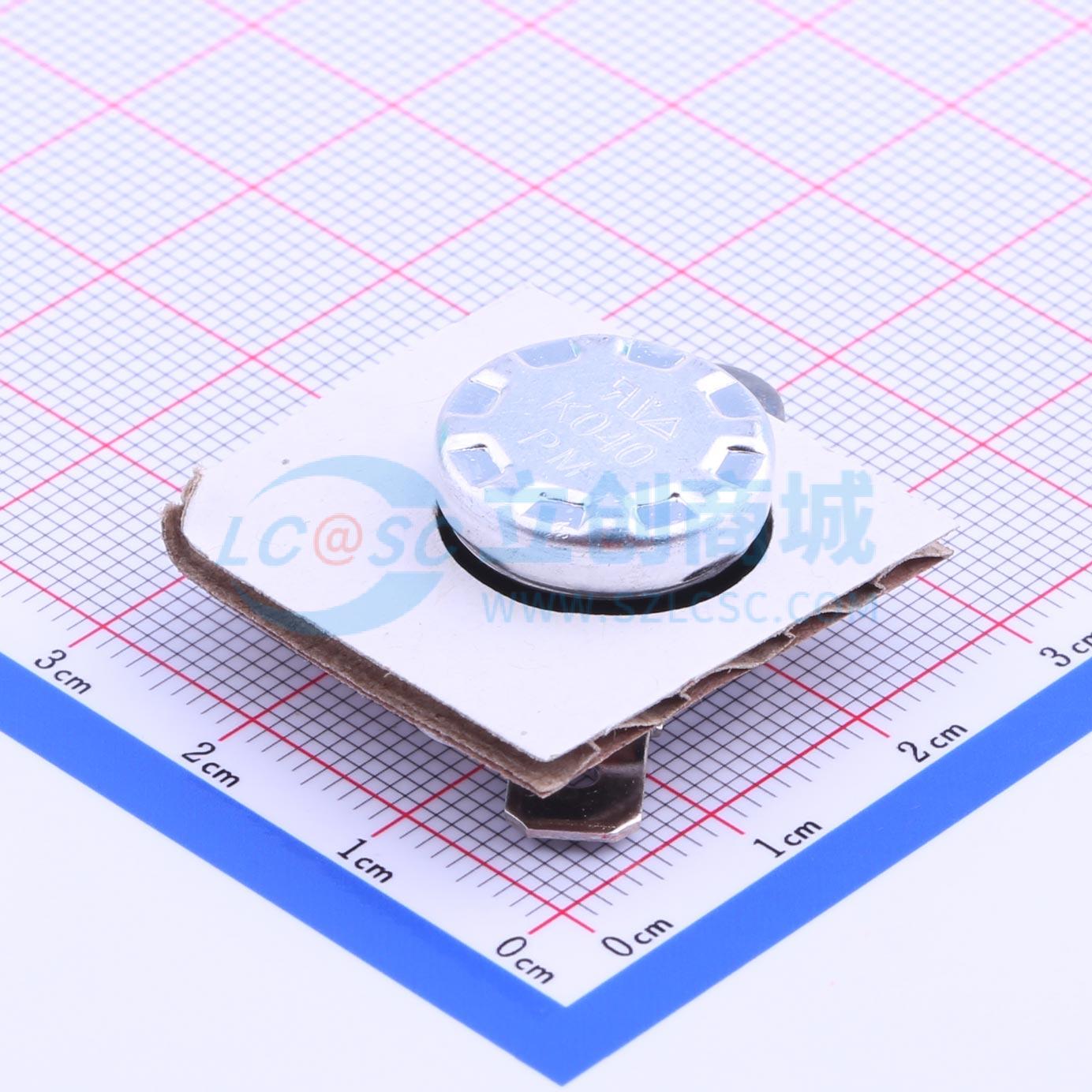

KSD.301-40/103PAK

常开K 动作温度：40℃ 恢复温度：25℃ 10A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：接触电阻 ≤50mΩ。绝缘电阻：DC 500V >100MΩ。耐压 >AC 1500V/1Min。 CQC、TUV参数：AC250V 10A 100,000 cycles。 VDE、UL参数：AC250V 10A 100,000 cycles。适用温度范围：0~150℃（塑料电木壳体）、0~210℃（陶瓷壳体）、0~180℃（高温塑料壳体）
品牌名称: xcfuse(旭程)
商品型号: KSD.301-40/103PAK
商品编号: C156495
包装方式: 盒装
商品毛重: 3.9克(g)

商品特性

适用温度范围：0~150℃ 塑料电木壳体；0~210℃ 陶瓷壳体；0~180℃ 高温塑料壳体
适用标准：UL873, CSAC22.2 NO24 - 93, EN60730 - 1 2000+A11, EN60730 - 2 - 9:2002, GB14536.1 - 2008 idt IEC730 - 1, GB14536.10 - 2008 idt IEC730 - 2 - 9 - 1992
额定电压：AC125V 50~60Hz
额定电流：1 - 10A/1 - 15A of Resistive Load
开关类型和单极断开：1 pole opener
IP - 防护等级：IP00
动作类型：2C
认证：CQC、TUV、VDE、UL
寿命：CQC、TUV 10,000；VDE、UL 100,000
所用绝缘材料 PTI 值：175V
接触电阻：≤50mΩ (Original State)
绝缘电阻：≥100MΩ （DC500V Normality）
耐压：≥1250V/1min (Normality)
端子承受轴向力：推力 80N，拉力 70N，扭力 0.2N.m
环境应力：-10℃±2℃ 24h, +60℃±5℃ 4h，塑料件不应开裂、变形，温控器仍能正常工作
潮湿试验：在相对湿度 91~95%，温度 20~30(±1℃) 潮湿箱内处理 48h 应能承受 AC1250V，频率 50Hz - 60Hz 1min 不应产生闪络或击穿
温控器发热：在比工作温度低 5℃~1℃ 环境条件下，通 10.6A 电流，端子温度不大于 230℃
动作方式：室温下触点接通（nc），温度上升触点断开，温度降低触恢复接通；室温下触点接通（nc），温度下降触点断开，温度上升触恢复接通；室温下触点断开（no），温度上升触点接通，温度降低触恢复断开；室温下触点断开（no），温度下降触点接通，温度上升触恢复断开；室温下触点接通（nc），温度上升触点断开，温度降低手动复位接通
手动复位产品复位力：14 - 20N

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/盒，最小起订量 1 个)

个

起订量：1 个500个/盒

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	温控开关
	类型	机械式
	通道数	1
	动作温度	40℃

	属性	参数值
	复位温度	30℃
	动作温度精度	±3℃
	工作电流	10A
