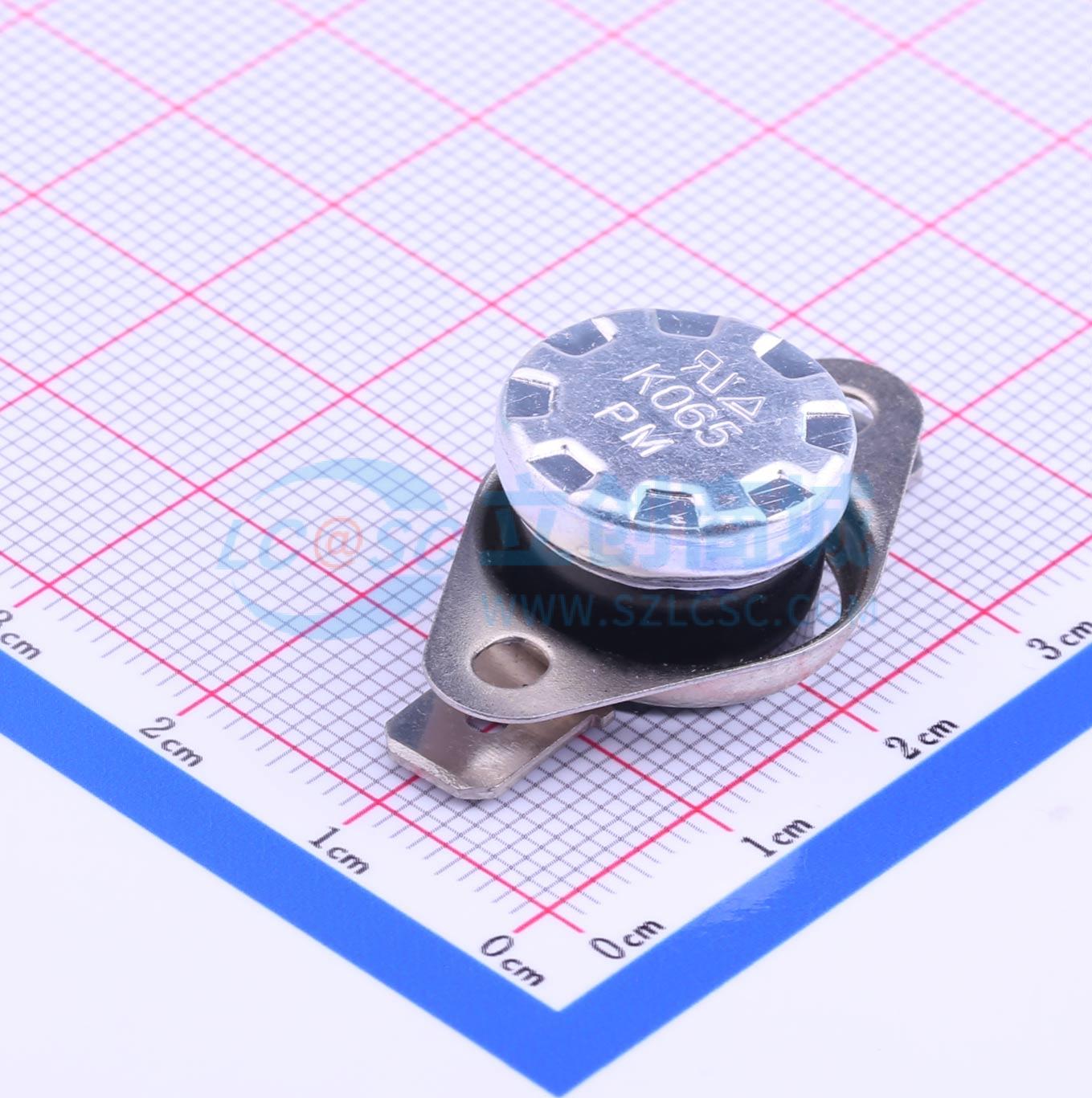

KSD.301-65/103PAK

常开K 动作温度：65℃ 恢复温度：50℃ 10A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：塑料电木壳体适用温度范围为0~150°C。陶瓷壳体适用温度范围为0~210°C。高温塑料壳体适用温度范围为0~180°C。适用标准:UL873、CSA C22.2 NO24 93、EN60730 1 2000 + A11、EN60730 2 9:2002、GB14536.1 2008 idt IEC730 1、GB14536.10 2008 idt IEC730 2 9 1992。额定电压:AC 125V 50~60Hz。额定电流:1 10A/1 15A的电阻负载
品牌名称: xcfuse(旭程)
商品型号: KSD.301-65/103PAK
商品编号: C156500
包装方式: 盒装
商品毛重: 3.9克(g)

商品特性

适用标准：UL873, CSA C22.2 NO24 - 93, EN60730 - 1:2000 + A11, EN60730 - 2 - 9:2002, GB14536.1 - 2008 idt IEC730 - 1, GB14536.10 - 2008 idt IEC730 - 2 - 9 - 1992
额定电压：AC 125V 50~60Hz
额定电流：1 - 10A/1 - 15A of Resistive Load
开关类型和单极断开：1 pole opener
IP - 防护等级：IP00
动作类型：2C
认证：CQC、TUV、VDE、UL
寿命：CQC、TUV 10,000；VDE、UL 100,000
所用绝缘材料 PTI 值：175V
接触电阻：≤ 50mΩ (Original State)
绝缘电阻：≥ 100MΩ （DC 500V Normality）
耐压：≥ 1250V/1min (Normality)
端子轴向力承受能力：推力 80N，拉力 70N，扭力 0.2N.m
标志：应标注商标，额定电压 250V / 125V（必要时），电流性质交流～，认证标志（必要时），型号标志 KSD301，动作温度标示应清晰、持久、耐用
环境应力：在 - 10°C ± 2°C 24h, + 60°C ± 5°C 4h 条件下，塑料件不应开裂、变形，温控器仍能正常工作
潮湿试验：在相对湿度 91 - 95%，温度在 20 - 30(±1°C) 潮湿箱内处理 48h 应能承受 AC 1250V，频率 50Hz - 60Hz 1min 不应产生闪络或击穿
发热：在比工作温度低 5°C - 1°C 环境条件下，通 10.6A 电流，端子温度不大于 230°C
动作方式：多种动作方式可选，包括室温下触点接通（nc），温度上升触点断开，温度降低触恢复接通等
手动复位产品复位力：14 - 20N
