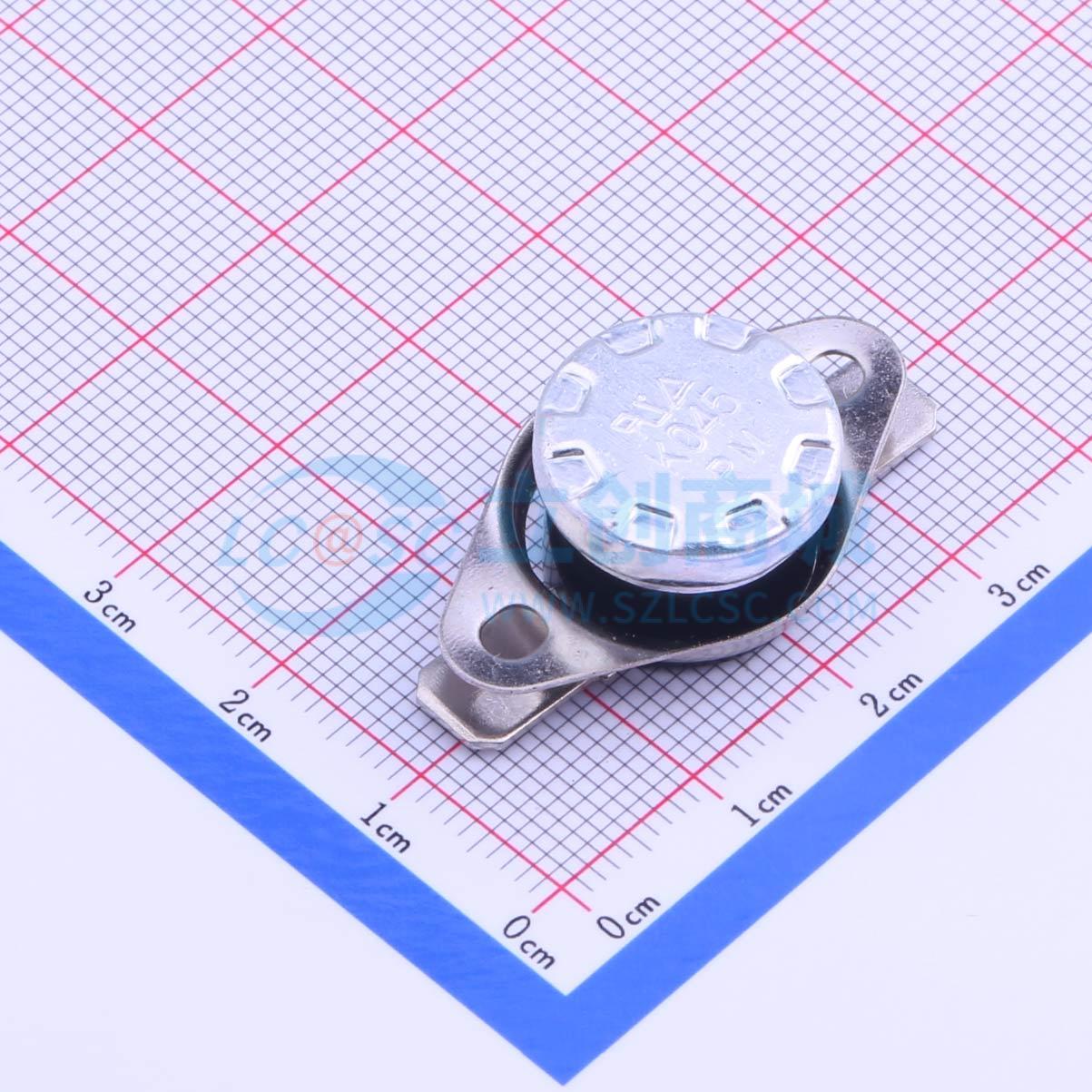

温馨提醒：图片仅供参考，商品以实物为准

KSD.301-45/103PAK

常开K 动作温度：45℃ 恢复温度：30℃ 10A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：温度范围：0-150℃（塑料电木壳体）、0-210℃（陶瓷壳体）、0-180℃（高温塑料壳体）。适用标准：UL873、CSA C22.2 NO24-93、EN60730-1 2000 + A11、EN60730-2-9:2002、GB14536.1-2008 idt IEC730-1、GB14536.10-2008 idt IEC730-2-9-1992。额定电压：AC 125V 50-60Hz。额定电流：1-10A/1-15A（电阻负载）。开关类型和单极断开：1极断开。IP防护等级：IP00
品牌名称: xcfuse(旭程)
商品型号: KSD.301-45/103PAK
商品编号: C156496
包装方式: 盒装
商品毛重: 3.9克(g)

商品特性

适用温度范围：0 - 150℃（塑料电木壳体）、0 - 210℃（陶瓷壳体）、0 - 180℃（高温塑料壳体）
适用标准：UL873、CSA C22.2 NO24 - 93、EN60730 - 1:2000 + A11、EN60730 - 2 - 9:2002、GB14536.1 - 2008 idt IEC730 - 1、GB14536.10 - 2008 idt IEC730 - 2 - 9 - 1992
额定电压：AC 125V 50 - 60Hz
额定电流：1 - 10A/1 - 15A of Resistive Load
开关类型和单极断开：1 pole opener
IP - 防护等级：IP00
动作类型：2C
认证：CQC、TUV、VDE、UL
寿命：CQC、TUV 10,000；VDE、UL 100,000
所用绝缘材料 PTI 值：175V
接触电阻：≤50mΩ (Original State)
绝缘电阻：≥100MΩ （DC 500V Normality）
耐压：≥1250V/1min (Normality)
端子应能承受的轴向力：推力 80N、拉力 70N、扭力 0.2N.m
环境应力：-10℃ ±2℃ 24h、+60℃ ±5℃ 4h，塑料件不应开裂、变形，温控器仍能正常工作
潮湿试验：在相对湿度 91 - 95%、温度 20 - 30(±1℃) 潮湿箱内处理 48h，应能承受 AC 1250V，频率 50Hz - 60Hz 1min，不应产生闪络或击穿
温控器的发热：在比工作温度低 5℃ - 1℃ 环境条件下，通 10.6A 电流，端子温度不大于 230℃
动作方式：室温下触点接通（nc），温度上升触点断开，温度降低触恢复接通；室温下触点接通（nc），温度下降触点断开，温度上升触恢复接通；室温下触点断开（no），温度上升触点接通，温度降低触恢复断开；室温下触点断开（no），温度下降触点接通，温度上升触恢复断开；室温下触点接通（nc），温度上升触点断开，温度降低手动复位接通
手动复位产品所受复位力：14 - 20N

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(500个/盒，最小起订量 1 个)

个

起订量：1 个500个/盒

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	温控开关
	类型	机械式
	通道数	1

	属性	参数值
	动作温度	45℃
	复位温度	35℃
