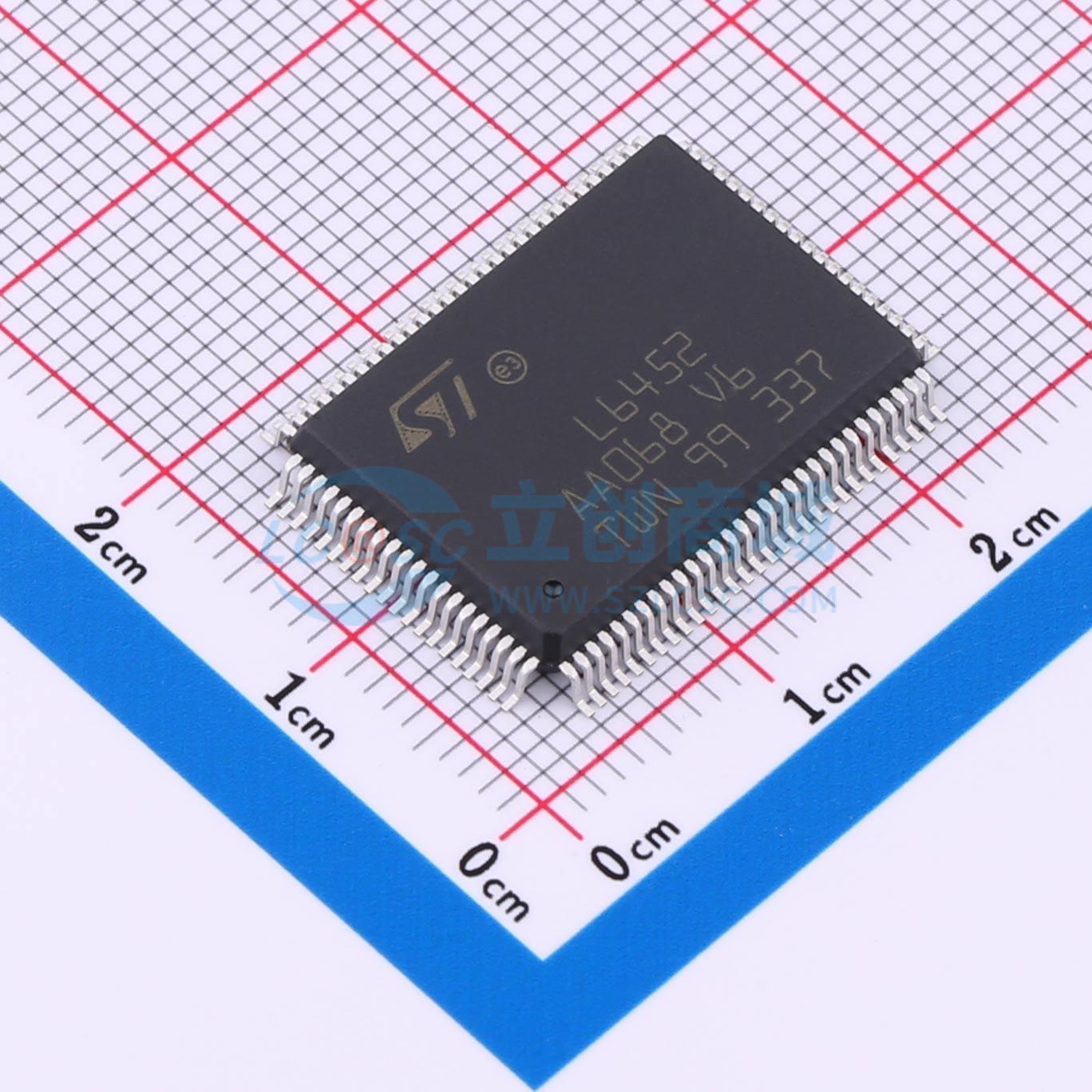

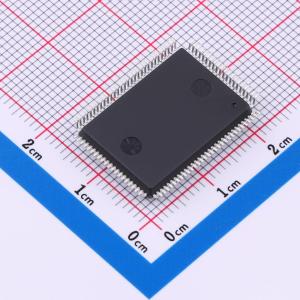

E-L6452

L6452是一款用于打印机应用中驱动两个13×16矩阵喷墨打印头的器件。其输出级可在16条电源线（列）的每条线上同时提供400mA电流，正常打印时占空比为33%，喷头预热时为66%。地址线（行）仅存在容性负载（具备MOS FET驱动能力）。该驱动器可控制两个打印头，但同一时间仅一个处于激活状态。内置地址扫描计数器，可禁用以支持不同的扫描方案。为避免电源瞬态期间输出激活，内置了上电系统。支持喷头硅片温度感应及每个喷嘴的电检查功能，并集成了热保护。此外，为实现高质量打印，需了解并控制打印头温度，打印头内置铝电阻（其阻值随温度轻微变化），通过向电阻注入恒定电流并测量其电压降来确定温度，且可快速在两个喷头间切换测量过程。恒定电流源（ICCS）可通过外部引脚（OnEnable）或控制寄存器禁用，电流值可通过外部电阻编程，公式为ICCS = (Vref ×4)/(2×Rext)。电流通过开关SW3注入喷头A或B的电阻，电阻热端电压（Vx）通过VxA/VxB引脚输入。Vx经放大后转换为数字值，需减去可调偏移电压Voffset（通过5位D/A转换器提供32种不同值）以适配A/D转换器输入范围，A/D输入电压为VCH0 = g1×g2×VX - g2×Voffset（或等价于含Ralu和ICCS的表达式），Voffset = Vref/2 + N×(Vref/32)（N=0至31）。内置参考电压发生器（VREF）用于电流源、A/D及D/A转换器，系统性能不受VREF精度影响但需保持稳定，Vref可从45号引脚获取以用于低功耗场景（外部吸收电流需为直流）。系统由10位寄存器CR控制，CR通过串行方式访问，具备透明锁存器（可通过将CR锁存信号设为VCC启用）。

• 驱动两个13×16矩阵喷头
• 喷头温度感应
• 上电系统
• 电喷嘴检查
• 8位A/D转换器
• 5位D/A转换器
• ±4kV ESD保护输出

• 打印机应用
