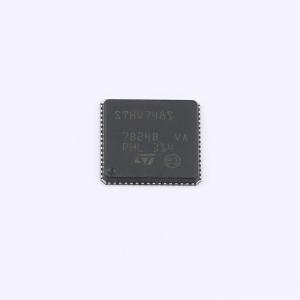

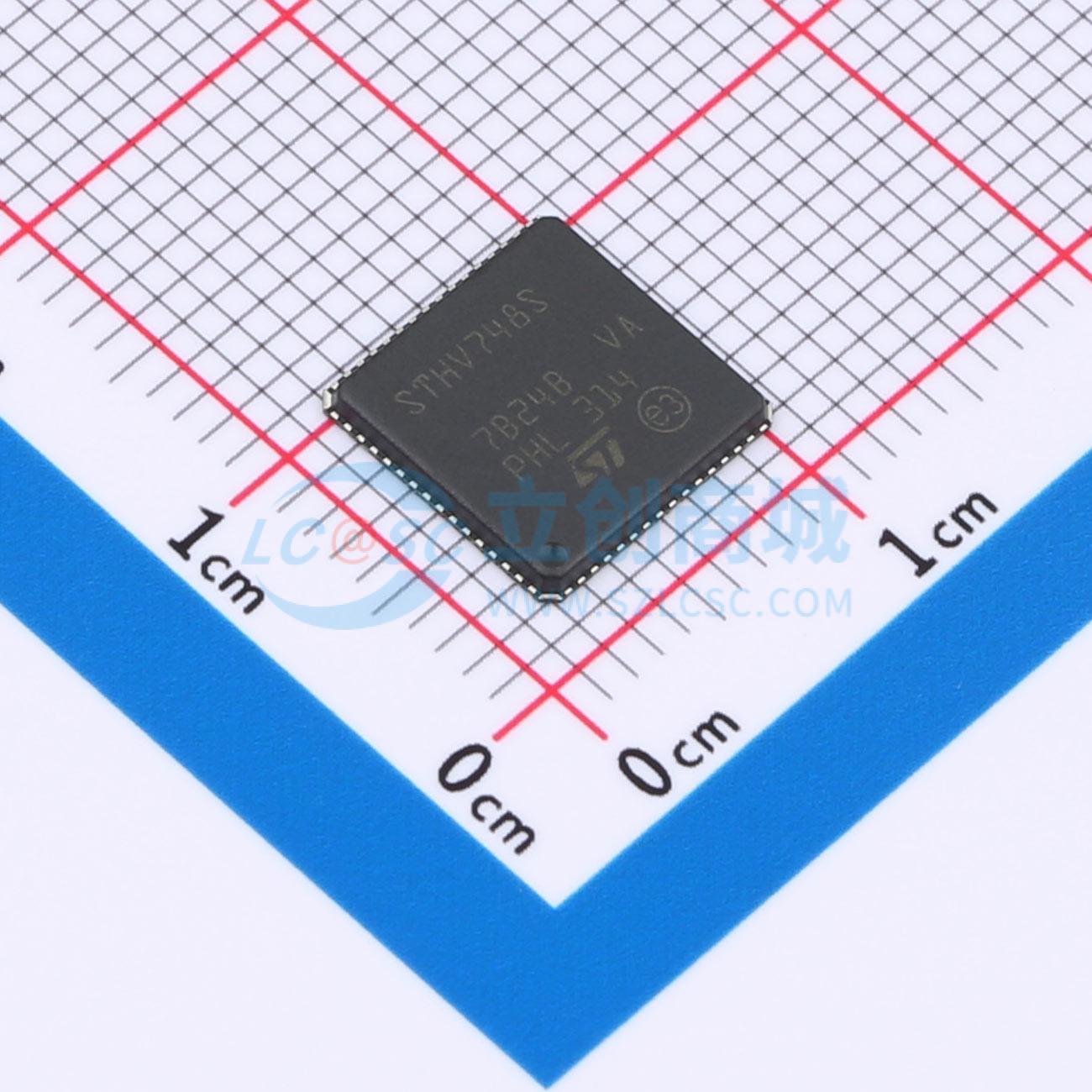

STHV748SQ

这款单片式高压高速脉冲发生器具有四个独立通道。它专为医学超声成像应用而设计，但也可用于驱动基于压电、电容或MEMS的换能器。 STHV748S由控制器逻辑接口电路、电平转换器、MOSFET栅极驱动器、噪声阻断二极管以及作为每个通道输出级的高功率P沟道和N沟道MOSFET组成。它还包括接地钳位电路、防漏电和抗记忆效应模块、热传感器以及一个T/R开关，该开关可确保在发射阶段实现有效去耦。STHV748S还包含自偏置和热关断模块。 每个通道通过两个半桥可支持多达五个有效输出电平。每个通道的输出级能够提供±2 A的峰值输出电流。为了降低连续波模式下的功耗，设有一个专用半桥，且峰值电流限制为0.6 A。 开发了一种ESD增强结构，以防止因电缆连接的换能器反射而产生的高压过冲和浪涌电流。每个高压输出都由一个专用的高压二极管网络支持，以承受可能的反射，减轻可能导致器件损坏的过度电压过冲。

• 引脚与STHV748兼容
• 环流电流保护
• 0至±90 V输出电压
• 高达20 MHz的工作频率
• 嵌入式低功耗浮动高压驱动器（也可使用外部电压轨）
• 模式操作：3/5电平输出波形
• ±2 A源电流和灌电流
• 低至≤20 ps抖动
• 抗交叉导通功能
• 低二次谐波失真
• 完全集成的接地钳位功能
• 8 Ω同步有源钳位
• 输出节点防漏电
• 用于连续波（CW）操作的专用半桥
• ≤0.1 W功耗
• ±0.6 A源电流和灌电流
• 205 fs RMS抖动 [100 Hz - 20 kHz]
• 完全集成的T/R开关
• 13.5 Ω导通电阻
• 高压MOS拓扑以最小化电流消耗
• 高达300 MHz带宽
• 接收器复用功能
• 1.8 V至3.6 V CMOS逻辑接口
• 新的1.8 V数字输入兼容性
• 辅助集成电路
• 噪声阻断二极管
• 完全自偏置架构
• 所有内部高压节点抗记忆效应
• 热保护
• 待机功能
• 高压输出端的增强型二极管用于环流电流保护
• 由于采用高压SOI技术，无闩锁效应
• 所需外部无源元件极少

• 医学超声成像
• 脉冲波形发生器
• 无损检测超声发射
• 压电换能器驱动器
