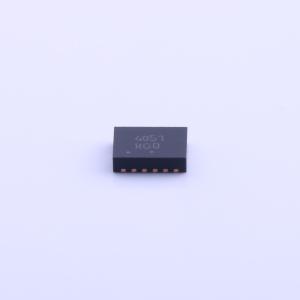

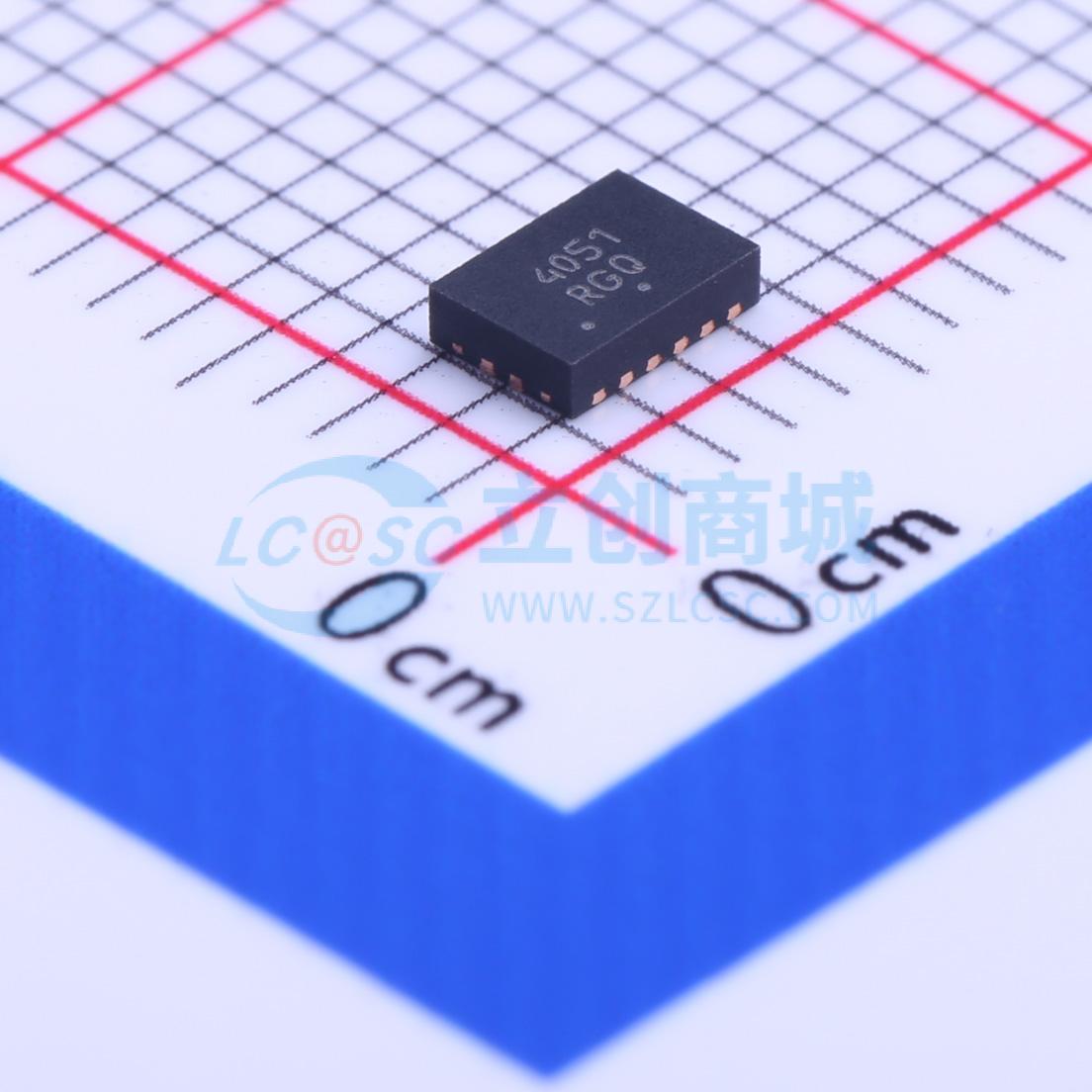

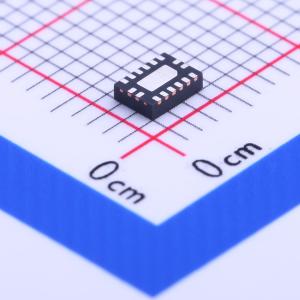

MC74LVX4051MNTWG
高性能硅栅CMOS模拟多路复用器/解复用器
- 描述
- MC74LVX4051是一款高速、低导通电阻和低泄漏电流的模拟多路复用器/解复用器。它兼容标准CMOS输出，并具有过电压容限。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74LVX4051MNTWG
- 商品编号
- C154837
- 商品封装
- QFN-16-EP(2.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 工作电压 | 2.5V~6V；-3V~0V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 120Ω | |
| 工作温度 | -55℃~+125℃ | |
| 带宽 | 80MHz | |
| 传播延迟(tpd) | 50ns |
商品概述
MC74LVX4051 是一种模拟多路复用器/解复用器，采用硅栅CMOS技术以实现快速传播延迟、低导通电阻和低泄漏电流。该器件控制的模拟电压可以覆盖整个电源范围（从VCC到VEE）。LVX4051在引脚布局上与LVX8051、HC4051A和金属栅极MC14051B相似。通道选择输入决定了哪一个模拟输入/输出将通过模拟开关连接到公共输出/输入。当使能引脚为高电平时，所有模拟开关都关闭。通道选择和使能输入与标准CMOS输出兼容，并且具有过压容限（OVT），可进行从6.0 V到3.0 V的电平转换。
特性包括：
- 快速切换和传播速度
- 开关间的低串扰
- 模拟电源范围（VCC-VEE）= -3.0 V至+3.0 V
- 数字（控制）电源范围（VCC-GND）= 2.5 V至6.0 V
- 相比金属栅极、高速CMOS或VHC同类产品，线性度更好，导通电阻更低
- 低噪声
- 设计用于单电源供电，ΔVEE = GND，或者使用分立电源，最高可达±3.0 V
- 先断后合电路
- 无铅且符合RoHS标准
