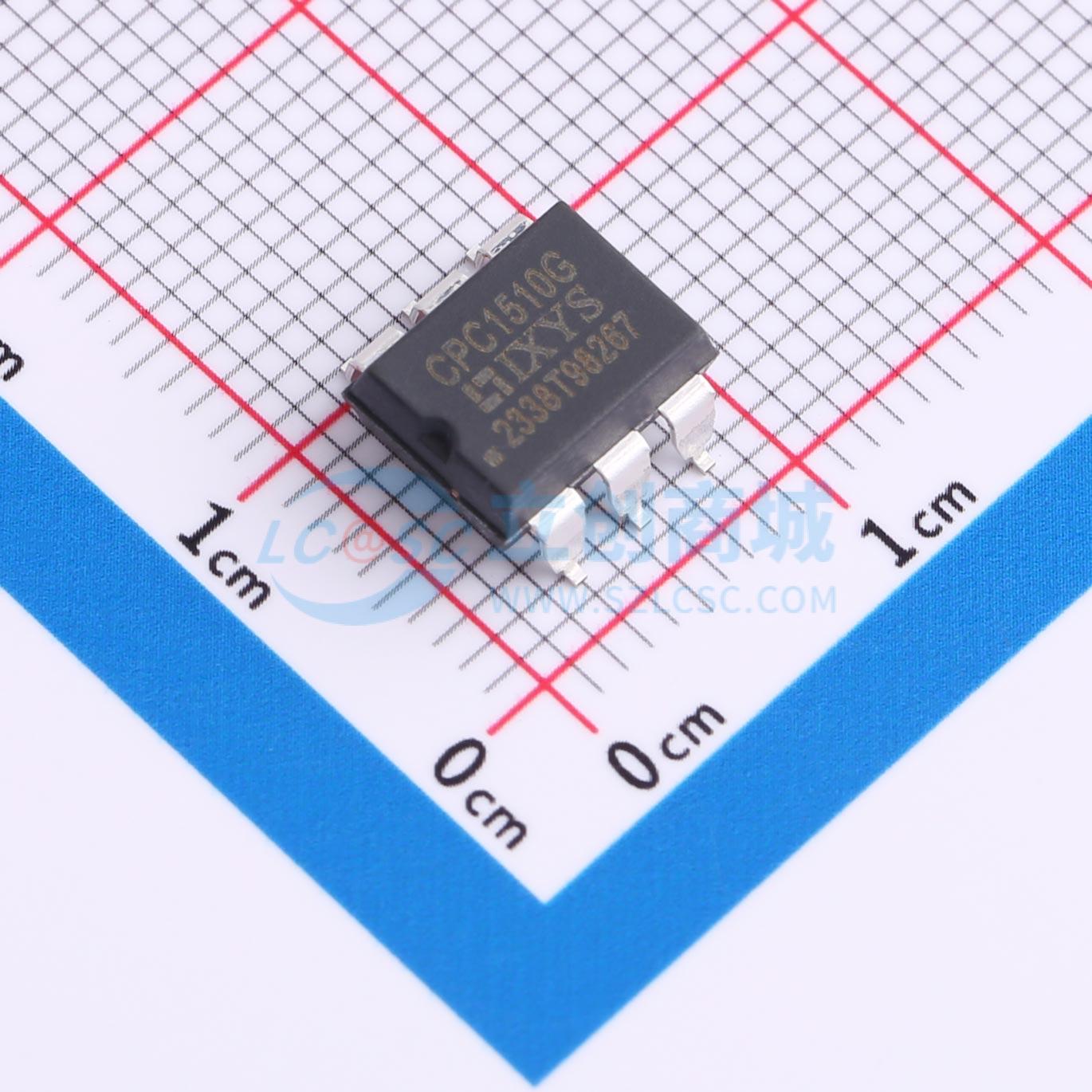

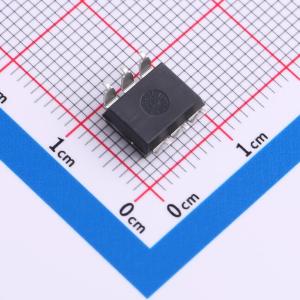

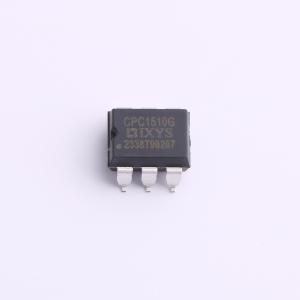

CPC1510G

1 Form A(SPSTNO) 负载AC,DC 负载电压250V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CPC1510 是一款单刀常开（1-Form-A）固态继电器，具备集成式限流功能，可替代机电继电器，同时增强有线接口应用的稳健性。该继电器采用 GaAIAs 发光二极管进行驱动控制，并使用集成单片管芯作为开关输出。管芯采用高压介质隔离技术制造，包含光电二极管阵列、带有源限流电路的开关控制以及 MOSFET 开关
品牌名称: Littelfuse/IXYS
商品型号: CPC1510G
商品编号: C1558894
商品封装: DIP-6
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

CPC1510是一款单刀常开（1-Form-A）固态继电器，具有集成的电流限制功能，可以替代机电继电器，同时增强线路接口应用的稳健性。该继电器使用GaAIAs LED进行驱动控制，并采用集成单片芯片作为开关输出。该芯片采用高压介质隔离技术制造，包括光电二极管阵列、带有主动电流限制电路的开关控制和MOSFET开关。CPC1510中的主动电流限制电路还提供了热关断功能，为恶劣环境下的系统提供出色的电源交叉抗扰度，从而提高生存能力。与未集成电流限制功能的继电器相比，这些增强功能极大地提高了使用该器件的终端系统的稳健性。此外，当提供足够的过电压保护时，主动电流限制电路使CPC1510能够通过FCC 68.302和其他监管电压浪涌要求。CPC1510继电器既可用于单向直流应用，也可用于双向交流应用。

商品特性

集成主动电流限制保护
热关断
线性交流或直流工作
低功耗
干净、无抖动的开关
高浪涌能力
低功率驱动要求
提供表面贴装版本
提供卷带封装

应用领域

具有故障保护功能的开关
仪器仪表
电梯控制
工业控制
安全设备
外设
自动调谐/平衡
变送器驱动器
大型电磁继电器预驱动器
电信交换
医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	固态继电器(MOS输出)
	触点形式	SPST-NO(1 Form A)
	连续负载电流	200mA
	负载电压	250V
	正向压降(Vf)	1.5V
	导通电阻	15Ω

	属性	参数值
	隔离电压(Vrms)	3.75kV
	导通时间(Ton)	845us
	截止时间(Toff)	260us
	输入类型	AC,DC
	工作温度	-40℃~+85℃
	总功耗(Pd)	800mW
