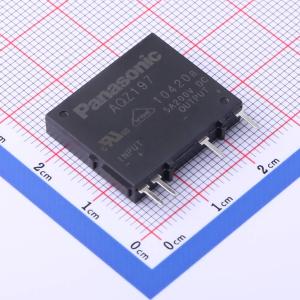

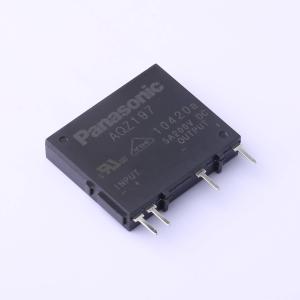

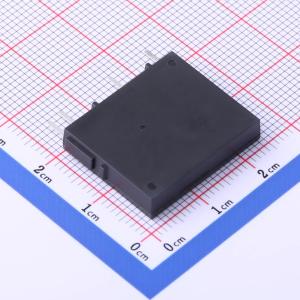

温馨提醒：图片仅供参考，商品以实物为准
AQZ197
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 5A | |
| 负载电压 | 200V | |
| 正向压降(Vf) | 1.35V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 31mΩ | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 700us | |
| 截止时间(Toff) | 50us | |
| 输入类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 2W | |
| 绝缘电阻 | 1000MΩ | |
| 功能特性 | - |
商品概述
这款光控MOS继电器采用超薄单列直插式封装，最大承载电流可达10A，为1 Form A功率型，符合RoHS标准。
商品特性
- 高容量型功率光控MOS继电器，可切换大范围的电流和电压，能控制从极小负载到最大10A直流电流的各类负载，适用于定序器、电机和灯具等。
- 低导通电阻和高灵敏度，典型导通电阻小于8mΩ（AQZ192），高灵敏度LED工作电流典型值为0.7mA。
- 4引脚单列直插式，厚度最大4.5mm（0.177英寸），尺寸为长24.5mm×宽4.5mm×高20.5mm（长0.965英寸×宽0.177英寸×高0.807英寸）。
- 关态泄漏电流最大为10μA。
- 能够控制低电平模拟信号，三端双向可控硅、光电耦合器或固态继电器无法用于控制几百mV以下的信号，而高容量型功率光控MOS继电器具有极低的闭路偏置电压，可无失真地控制低电平模拟信号。
应用领域
- 光伏发电系统
- 电池系统
- 测量仪器
- 电源装置
- 工业机械
