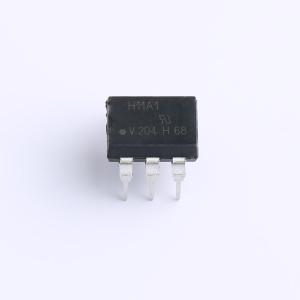

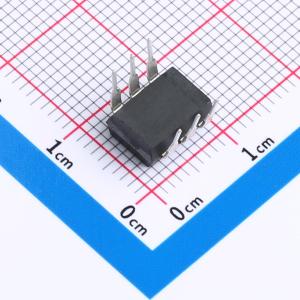

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 4.42kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@0.5mA,10mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 正向电流(If) | 60mA |
商品概述
H11A1是一款行业标准的单通道光电晶体管耦合器。 每个光耦合器由砷化镓红外LED和硅NPN光电晶体管组成。 隔离性能通过威世（Vishay）双塑封隔离制造工艺实现。订购选项1可满足DIN EN 60747 - 5 - 5局部放电隔离规范。 这些隔离工艺和威世的ISO9001质量体系，使该商用塑料光电晶体管光耦合器具备了极高的隔离性能。 该器件有适合表面贴装的引脚成型配置，可采用卷带包装或标准管装运输。
商品特性
- 可与常见逻辑系列接口
- 输入 - 输出耦合电容 <0.5 pF
- 行业标准双列直插6引脚封装
- 隔离额定电压4420 VRMS
应用领域
- 交流市电检测
- 舌簧继电器驱动
- 开关电源反馈
- 电话振铃检测
- 逻辑地隔离
- 具备高频噪声抑制功能的逻辑耦合
