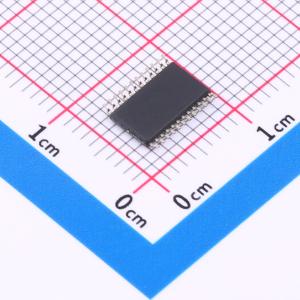

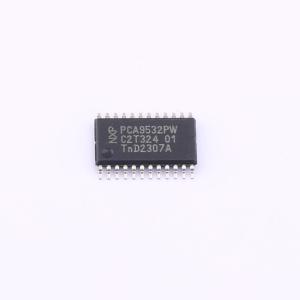

温馨提醒：图片仅供参考，商品以实物为准
PCA9532PW,112
输出25mA I2C调光
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款16位I²C总线和SMBus I/O扩展器，针对红/绿/蓝 (RGB) 颜色混合和背光应用中的LED调光进行了优化，可实现256级离散调光。包含一个内部振荡器，具有两个用户可编程的闪烁速率和占空比，并与输出PWM耦合。通过将闪烁速率设置得足够高（>100Hz），使闪烁不可见，然后使用占空比来改变LED点亮的时间，从而控制LED的平均电流和亮度。初始设置序列为每个单独的PWM编程两个闪烁速率/占空比。此后，总线主控只需发出一个命令，即可将单个LED打开、关闭、以闪烁速率1或闪烁速率2闪烁。根据编程的频率和占空比，闪烁速率1和闪烁速率2将使LED呈现不同的亮度，或实现长达1.69秒的闪烁周期
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCA9532PW,112
- 商品编号
- C1554329
- 商品封装
- TSSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 16 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 25mA | |
| 调光 | I2C | |
| 特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
| 电压-?供电（最高） | 5.5V |
| 安装类型 | 表面贴装型 |
| 频率 | - |
| 电流-输出/通道 | 25mA |
| 电压-输出 | - |
| 内部开关 | 是 |
| 输出数 | 16 |
| 电压-供电（最低） | 2.3V |
| 封装/外壳 | 24-TSSOP（0.173"，4.40mm 宽） |
| 拓扑 | - |
| 工作温度 | -40°C ~ 85°C（TA） |
| 供应商器件封装 | 24-TSSOP |
| 调光 | I?C |
| 类型 | 电源开关 |
| 应用 | 背光 |
