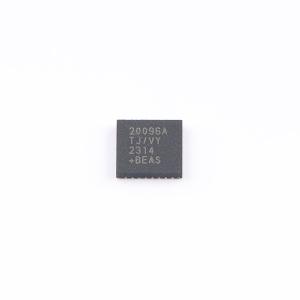

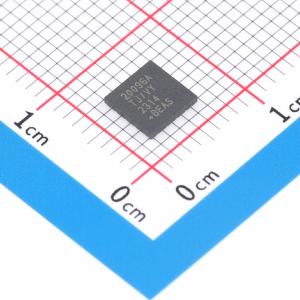

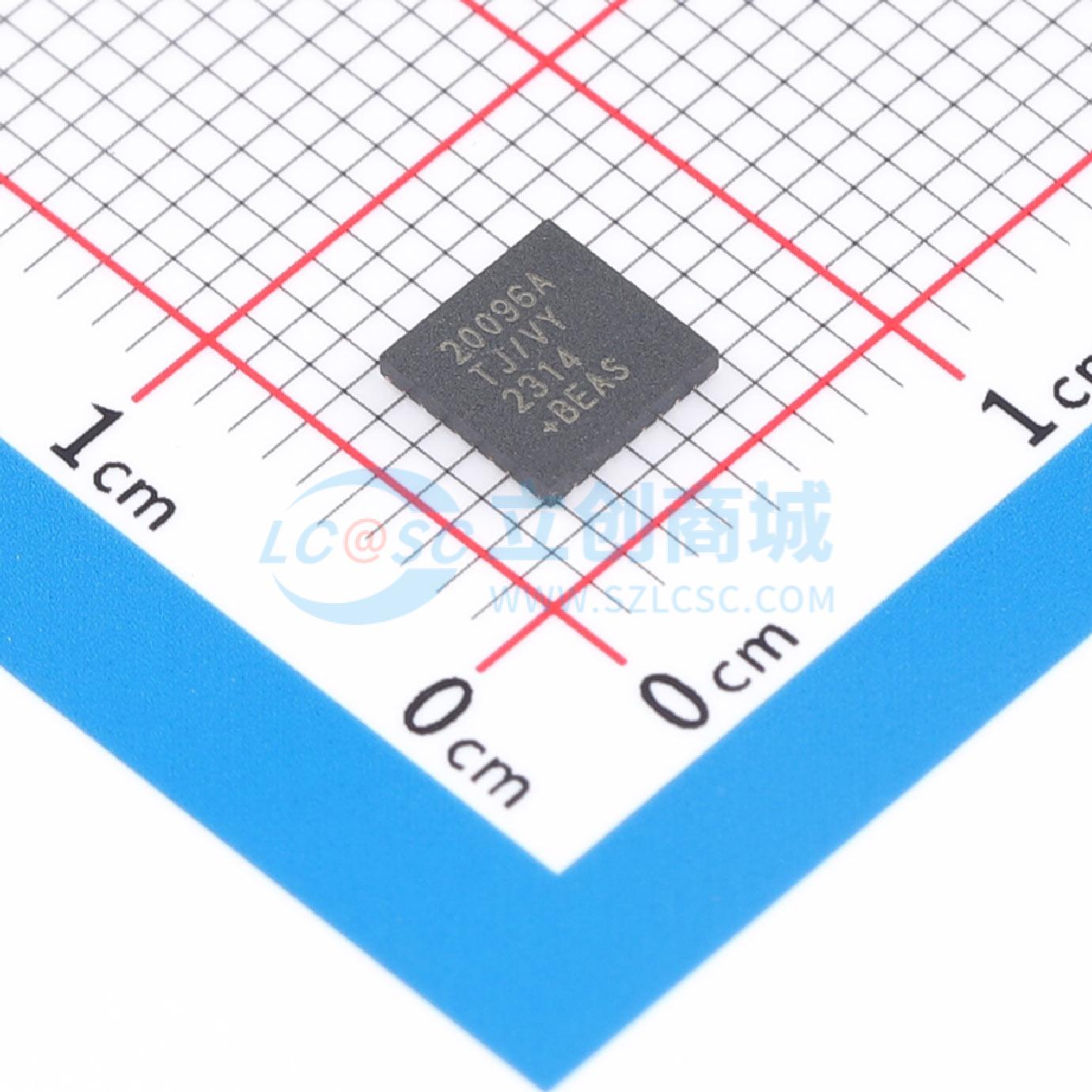

温馨提醒：图片仅供参考，商品以实物为准

MAX20096ATJ/VY+

描述: 双通道、同步Buck、高亮度LED控制器，含/不含SPI接口、双通道、超快速响应时间、Buck控制器，无过冲或下冲
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20096ATJ/VY+
商品编号: C1554333
商品封装: TQFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.001克(g)

商品概述

MAX20096/MAX20097是双通道、高压、同步n沟道大电流降压型LED驱动器。这些IC采用专有的平均电流模式控制方案来调节电感电流。这种控制方法无需任何控制环路补偿，可保持近乎恒定的开关频率。通过检测底部开关器件中的电流来实现电感电流检测。这些IC集成了两个完全同步的降压转换器控制器，可在4.5V至65V的宽输入电压范围内工作。这些IC专为高频工作而设计，开关频率最高可达1MHz。在MAX20096中，两个通道的输出电压和电流以及结温均可通过SPI接口进行回读。保护功能包括电感电流限制保护、过压保护和热关断。MAX20096采用节省空间的散热增强型（5mm × 5mm）、32引脚可侧焊TQFN封装，规定工作温度范围为-40℃至+125℃的汽车级温度范围。 MAX20097采用28引脚散热增强型TSSOP封装，但没有SPI接口。它包含一个漏极开路故障标志（FLTB），当任何一个通道出现灯串开路、灯串短路或过压激活情况，或者发生热关断时，该标志会拉低。集成化设计可最大限度减少高亮度LED驱动器的物料清单，节省空间和成本。

商品特性

4.5V至65V宽输入电压范围
无需补偿元件
可编程开关频率
可根据适当电流选择尺寸的外部MOSFET
宽调光比可实现高对比度
模拟调光
PWM调光
在灯串中单个LED短路/开路时仍可保持电流调节
超快速响应控制环路可防止过冲和下冲
保护功能和宽温度范围可提高系统可靠性
短路、过压和热保护
-40℃至+125℃工作温度范围
热监测和LED电流监测
通过SPI接口进行故障诊断，对于无SPI接口的应用可通过FLTB引脚进行故障诊断

应用领域

汽车外部照明
远光灯/近光灯/信号灯/位置灯
日间行车灯（DRL）
雾灯和自适应前照灯组件
商业、工业和建筑照明

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(490个/管，最小起订量 1470 个)

个

起订量：1470 个490个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	开关频率	80kHz~1MHz
	通道数	2

	属性	参数值
	调光	PWM；模拟
	拓扑结构	降压
	工作温度	-40℃~+125℃
