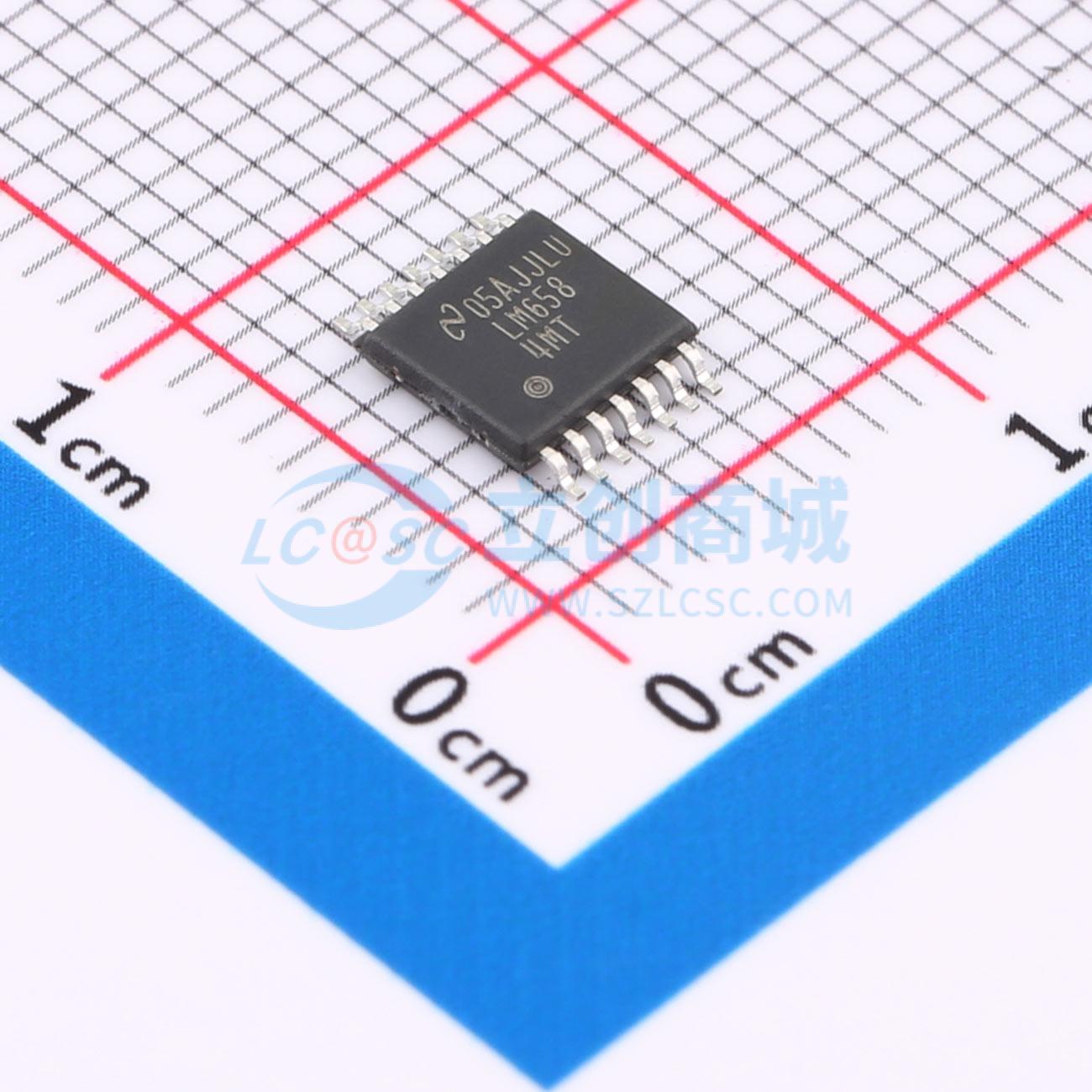

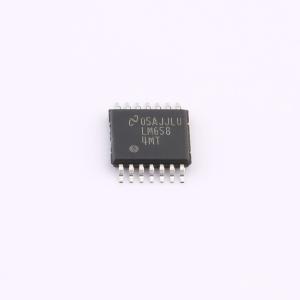

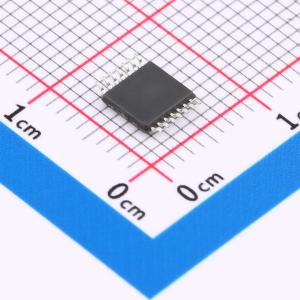

LM6584MT/NOPB
TFT-LCD 四通道、13V RRIO 高输出电流运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM6584 适用于 TFT LCD 应用的四路、13V、15.4MHz、高输出电流运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM6584MT/NOPB
- 商品编号
- C1554161
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 15.4MHz | |
| 输入失调电压(Vos) | 700uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 15V/us | |
| 输入偏置电流(Ib) | 300nA | |
| 输入失调电流(Ios) | 16nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 23nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 103dB | |
| 静态电流(Iq) | 780uA | |
| 输出电流 | 320mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 5V~13V | |
| 双电源电压(Vee~Vcc) | -6.5V~-2.5V；2.5V~6.5V | |
| 功能特性 | 内置补偿 |
商品概述
LM6584是一款低功耗高压轨到轨输入输出四路运算放大器，一个封装内集成四个单位增益稳定放大器，可提供超出电源轨0.5V的共模输入能力，输出电压范围可延伸至距离任一电源轨50mV以内，可在任意电源电压下提供最大动态范围，工作电源范围为5V至13V，每个放大器仅消耗750μA电流，3dB带宽为24MHz，具备快速压摆率和建立时间，拥有75mA高连续输出能力，输出级可提供约310mA峰值电流，用于对容性负载充放电，适合TFT-LCD应用，提供14引脚SOIC封装和14引脚TSSOP封装，放大器可在-40℃至+85℃全温度范围内工作，内置有限的ESD保护，存储操作过程中需采取措施防止MOS栅极静电损坏。
商品特性
- 输入共模电压可超出电源轨0.5V
- 负载为2kΩ时，输出电压摆幅距离电源轨仅50mV
- 输出短路电流为+310mA/-410mA
- 连续输出电流可达75mA
- 无负载时单路放大器电源电流为750μA
- 电源电压范围为5V~13V
- 单位增益稳定
- 单位增益下3dB带宽为24MHz
- 压摆率为11V/μs
- 建立时间为270ns
- 支持SOIC和TSSOP两种封装
- 采用键合晶圆沟槽隔离互补双极VIP10工艺，可实现低功耗下的高性能
- 可输出约310mA峰值电流，用于容性负载充放电
- 工作温度范围覆盖-40℃至+85℃
- 内置有限ESD保护
应用领域
- LCD面板Vcom驱动
- LCD面板伽马缓冲
- LCD面板修复放大
- TFT-LCD相关应用
