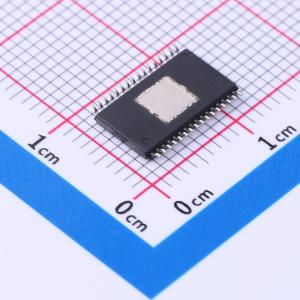

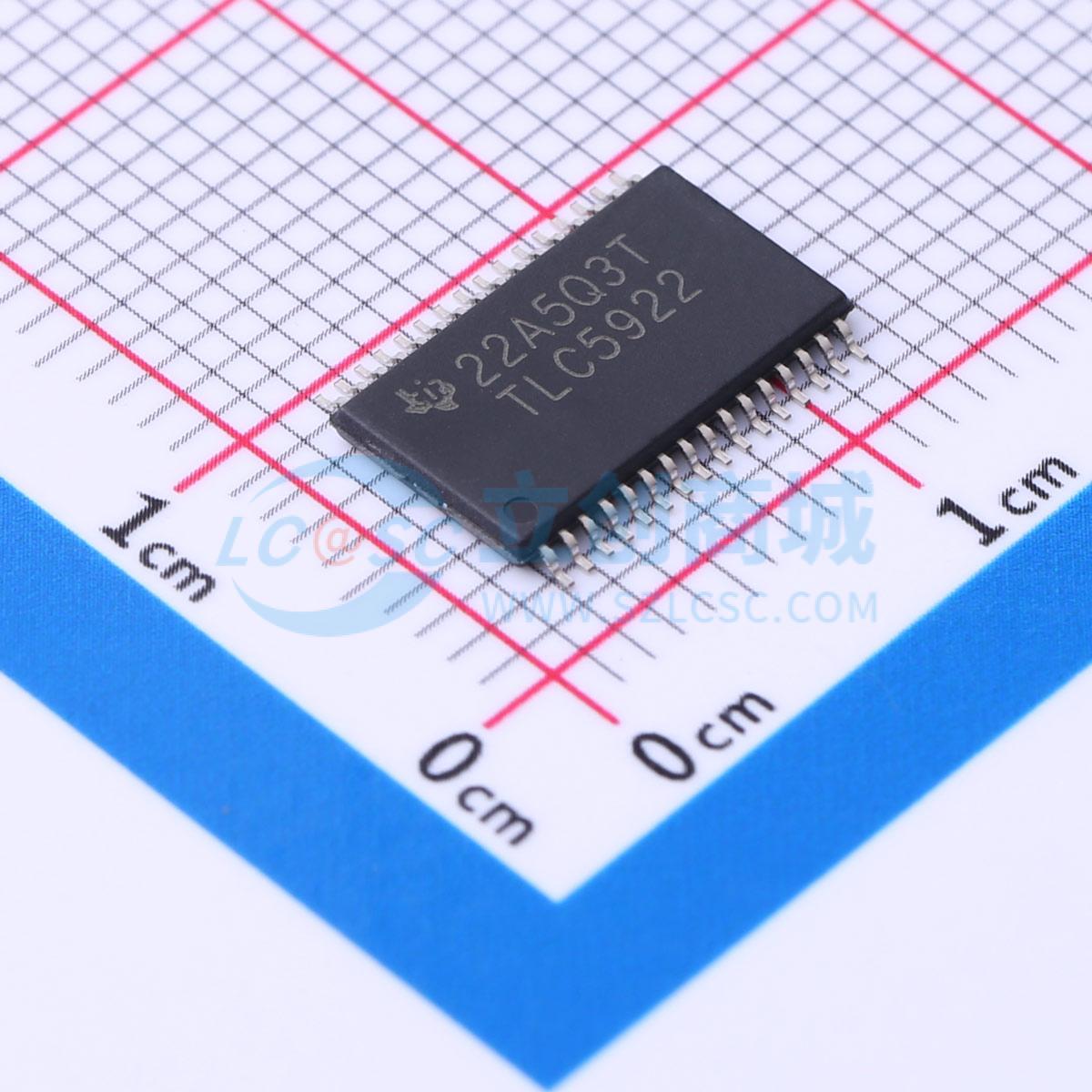

TLC5922DAP
LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC5922 具有 20MHz 数据传输速率的 16 通道 LED 驱动器，不带点校正功能
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5922DAP
- 商品编号
- C1554175
- 商品封装
- HTSSOP-32-EP-6.1mm
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 30MHz | |
| 通道数 | 16 | |
| 输出电压 | 0V~17V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 80mA | |
| 调光 | SPI | |
| 拓扑结构 | - | |
| 工作温度 | -20℃~+85℃ | |
| 恒流精度 | 1% |
商品概述
TLC5922是一款16通道恒流灌电流驱动器。每个通道都有开/关状态和128级可调恒流灌电流（点校正）功能。点校正可调节LED、LED通道和其他LED驱动器之间的亮度差异。点校正和开/关状态均可通过串行数据接口进行访问。单个外部电阻即可设置所有16个通道的最大电流。
商品特性
- 16通道驱动能力 – 0至80 mA（恒流灌电流）
- 恒流精度 – ±1%（典型值）
- 串行数据接口，与SPI兼容
- 快速开关输出：Tr/Tf = 10ns（典型值）
- CMOS电平输入/输出
- 30 MHz数据传输速率
- VCC = 3.0V至5.5V
- 工作温度 = -20℃至85℃
- LED电源电压高达17 V
- 32引脚HTSSOP封装
- 点校正 – 每个通道可单独进行7位（128级）调节
应用领域
- 单色、多色、全彩LED显示屏
- 单色、多色LED招牌显示屏背光源
- 多色LED照明应用
