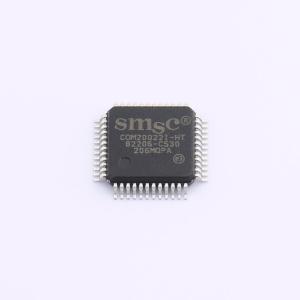

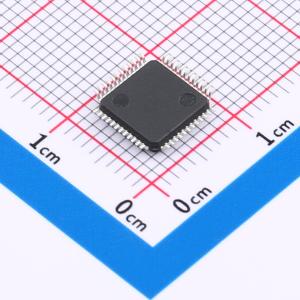

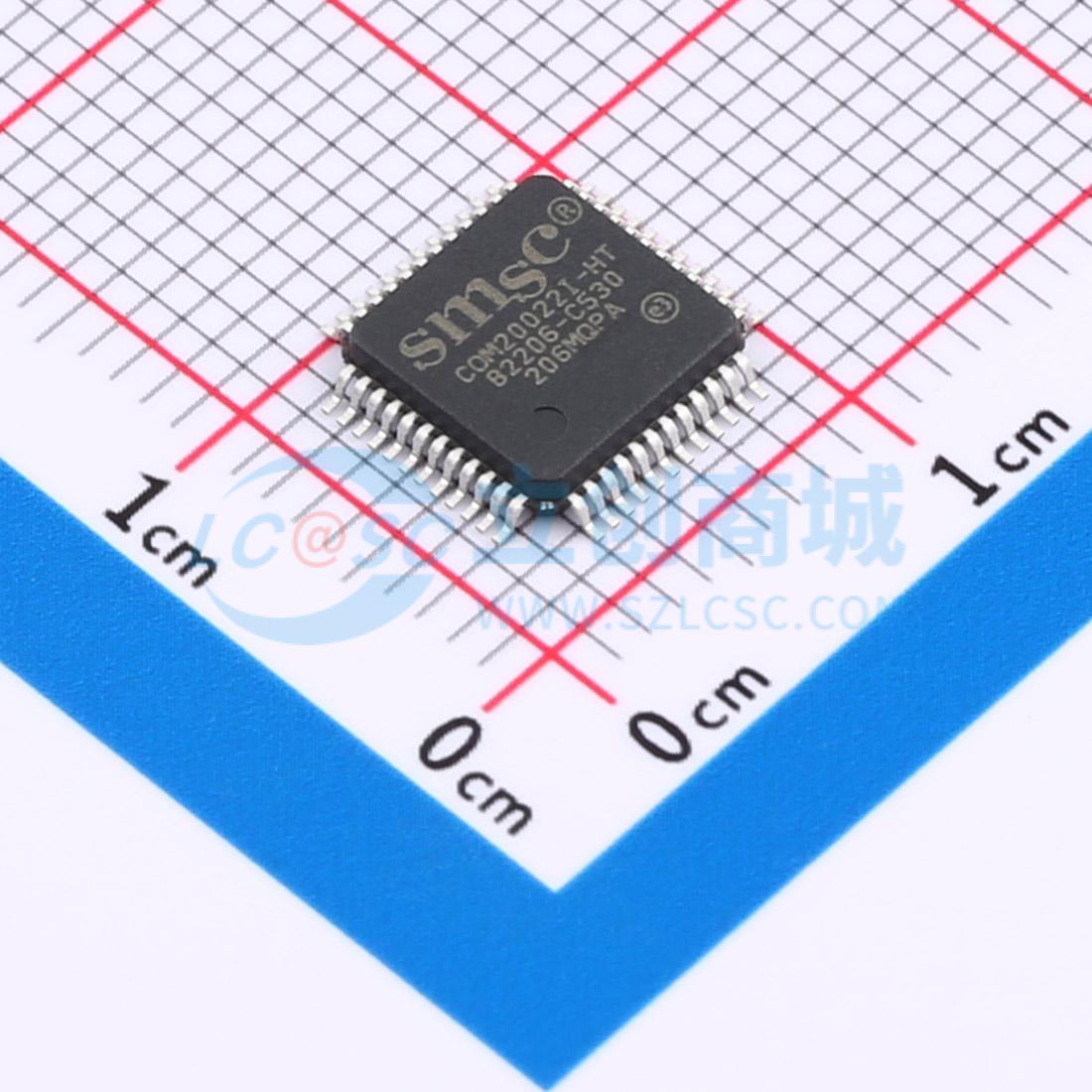

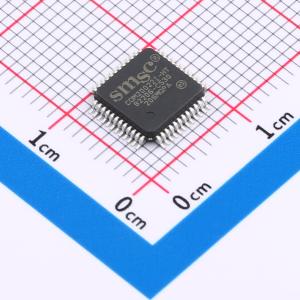

COM20022I-HT

COM20022i是一款通用通信控制器，适用于采用ARCNET协议引擎的工业、汽车和嵌入式控制环境中的网络微控制器和智能外设。COM20022i采用48引脚小型封装，具备灵活的微控制器和介质接口、八页消息支持以及宽温度范围，使其成为唯一一款专为工业、嵌入式和汽车应用优化的真正网络控制器。采用ARCNET协议引擎是嵌入式控制应用的理想解决方案，因为它提供了确定性的令牌传递协议、高度可靠且经过验证的网络方案，使用COM20022i时数据速率最高可达10 Mbps。令牌传递协议可提供可预测的响应时间，因为基于网络上的节点数量，每个网络事件都在预定的时间间隔内发生。ARCNET的确定性在实时应用中至关重要。片上集成2Kx8 RAM缓冲器、命令链接功能、最高10 Mbps的数据速率以及内部诊断功能，使COM20022i成为性能最高的嵌入式通信设备。仅需一个COM20022i和一个微控制器，即可实现一个完整的通信节点。

• 数据速率最高可达10 Mbps
• 带数据交换器的可选8/16位宽总线
• 可编程DMA通道
• 可编程重新配置时间
• 符合RoHS标准的48引脚TQFP封装
• 确定性（ANSI 878.1）令牌传递ARCNET协议
• 所需的微控制器和介质接口逻辑最少
• 可与所有微控制器或微处理器配合使用的灵活接口
• 自动检测微控制器接口类型
• 2Kx8片上双端口RAM
• 用于数据包排队的命令链接
• 顺序访问内部RAM
• 软件可编程节点ID
• 八个256字节页面，允许四个页面用于发送和接收，外加暂存内存
• 下一个ID可读
• 用于调整网络速度的内部时钟分频器和时钟倍频器
• 工作温度范围为-40℃至+85℃
• 自重新配置协议
• 支持最多255个节点
• 支持各种网络拓扑结构（星形、树形、总线型等）
• CMOS，单+5V电源
• 重复节点ID检测
• 强大的诊断功能
• 接收所有数据包模式
• 灵活的介质接口：传统混合接口，在2.5 Mbps速率下传输距离可达四英里；RS485差分驱动器接口，低成本、低功耗、高可靠性

• 工业/工厂/楼宇自动化
• 交通运输
• 汽车
• 嵌入式控制
