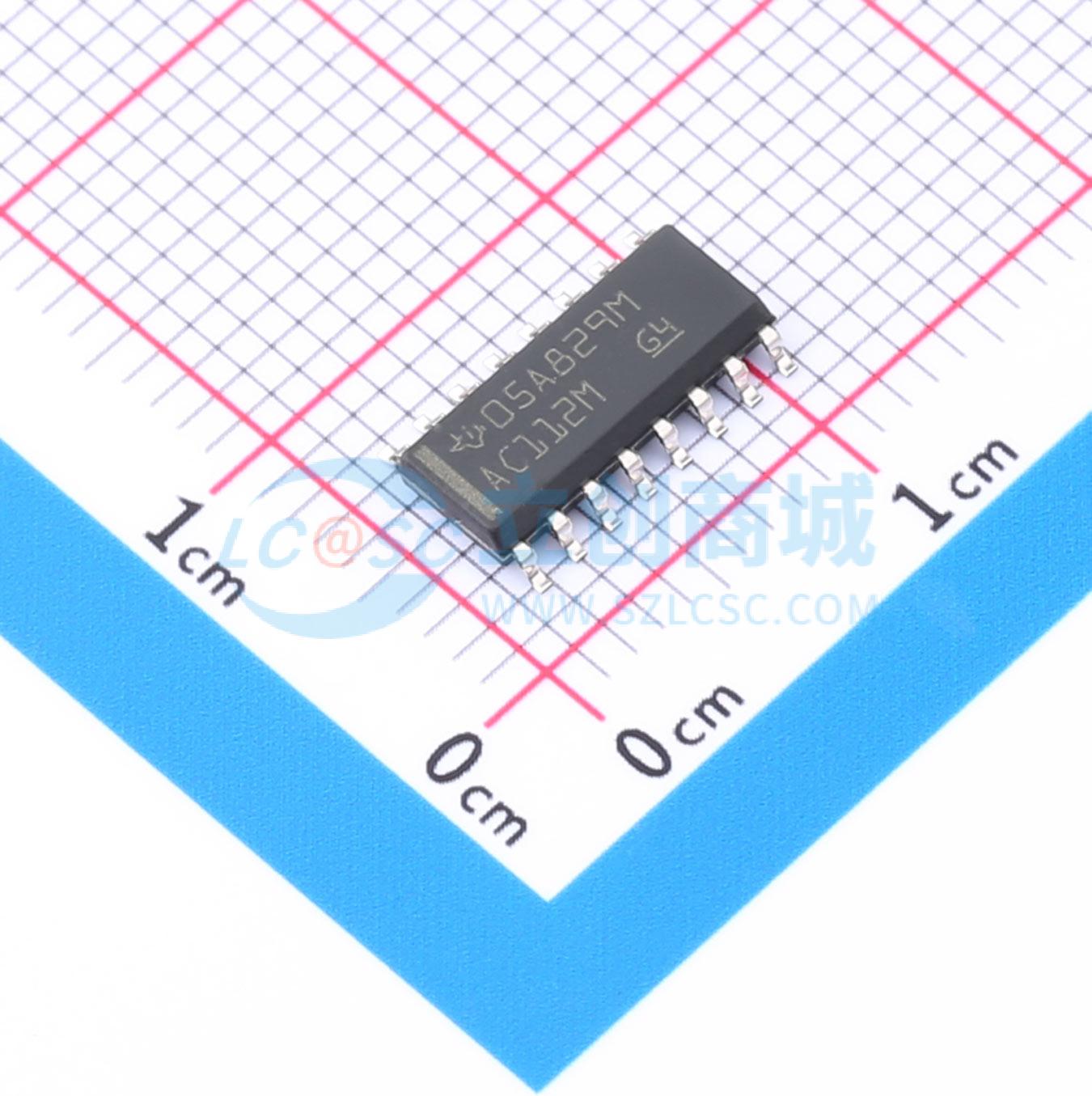

温馨提醒：图片仅供参考，商品以实物为准
CD74AC112M
双J-K负边沿触发触发器，带清零和预置功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74AC112 具有设置和复位端的双通道下降沿触发式 J-K 触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74AC112M
- 商品编号
- C1549855
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.388克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | JK-型 | |
| 触发沿 | 下降沿 | |
| 工作电压 | 1.5V~5.5V | |
| 时钟频率(fc) | 100MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 10.3ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AC系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 3.5ns；4.9ns；2.2ns | |
| 保持时间 | 0ns；0ns；0ns |
商品概述
CD54AC112、CD74AC112属于AC112系列器件，器件包含两个独立的J-K负边沿触发触发器。当预置端PRE或清零端CLR输入为低电平时，无论其他输入的电平如何，都会对输出进行置位或复位。当PRE和CLR处于非激活状态即高电平，满足建立时间要求的J端和K端输入数据，会在时钟脉冲CLK的负沿传输到输出。时钟触发发生在特定电压电平，与时钟脉冲的下降时间无直接关联。经过保持时间间隔后，J端和K端的输入数据可以改变，不会影响输出电平。若PRE和CLR同时处于低电平后同时变为高电平，输出状态不可预测。该多功能触发器可通过将J和K接高电平，用作翻转触发器。
商品特性
- 工作电压范围1.5V~5.5V，在电源电压的30处具有平衡抗干扰能力
- 兼具双极型F、AS、S类器件的运行速度，功耗显著降低，传输延迟平衡
- 输出驱动电流为±24mA
- 可扇出驱动15个F型器件
- 采用抗SCR闩锁的CMOS工艺和电路设计
- ESD防护能力超过2kV
- 电源电压最大额定范围为-0.5V~6V
- 输入钳位电流额定值为±20mA
- 输出钳位电流额定值为±50mA
- 连续输出电流额定值为±50mA
- VCC或GND的连续电流额定值为±100mA
- 封装热阻抗：E封装为67℃/W，M封装为73℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入端必须接至VCC或GND，以保证器件正常工作
- 可验证具备最小50Ω传输线驱动能力（85℃），以及75Ω传输线驱动能力（125℃）
