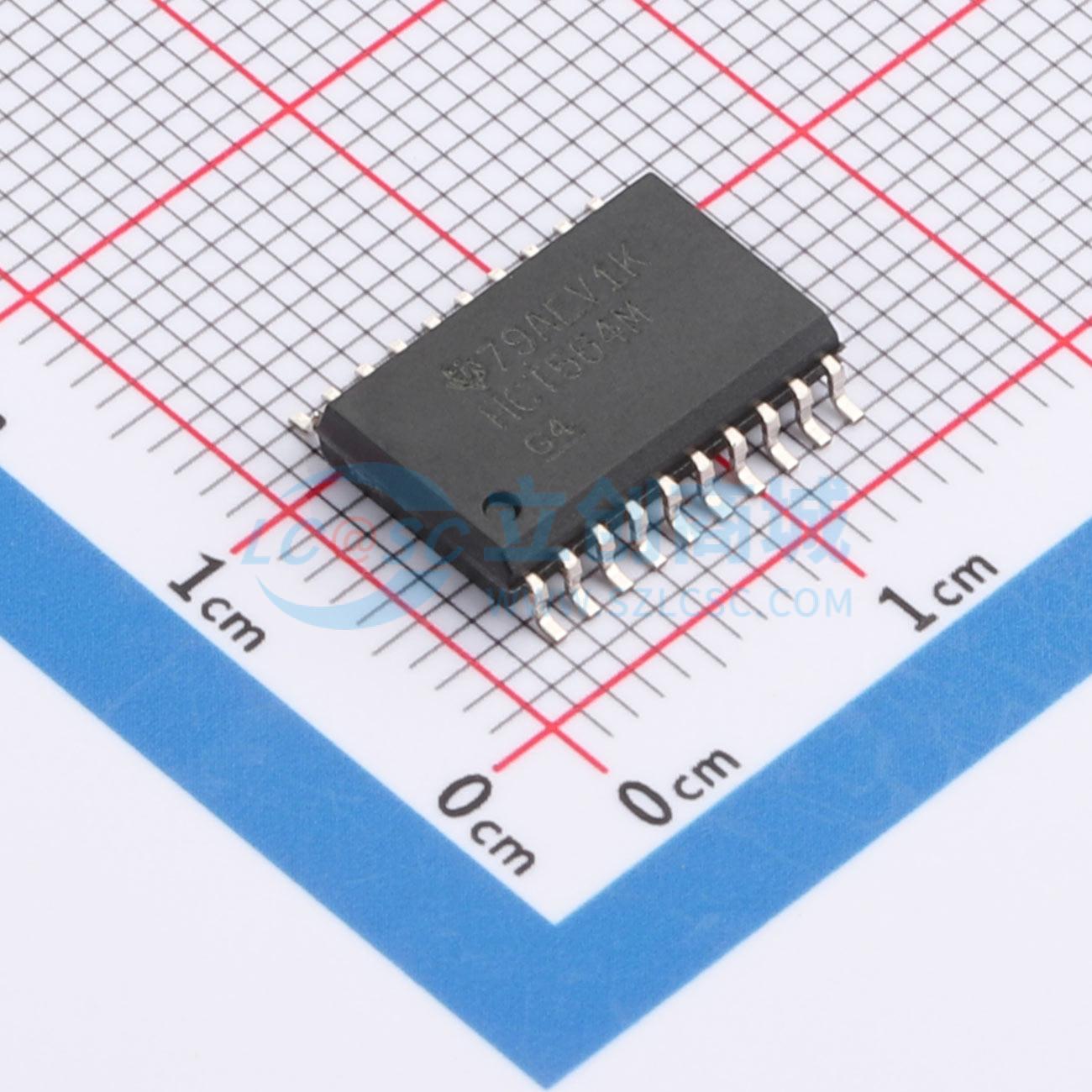

温馨提醒：图片仅供参考，商品以实物为准

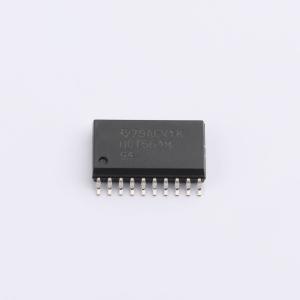

CD74HCT564M
CD74HCT564M
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD74HCT564 具有三态输出的高速 CMOS 逻辑八路上升沿的 D 类反向触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT564M
- 商品编号
- C1549864
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 3.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 25MHz | |
| 功能 | - | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 35ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCT系列 | |
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 建立时间 | 20ns | |
| 保持时间 | 3ns |
商品特性
- 扇出（在温度范围内）
- 标准输出：10 个 LSTTL 负载
- 总线驱动器输出：15 个 LSTTL 负载
- 宽工作温度范围： -55℃ 至 125℃
- 平衡的传播延迟及转换时间
- 与 LSTTL 逻辑 IC 相比，功耗显著降低
- HC 类型工作电压为 2V 至 6V
- HC 类型高抗噪性：当 VCC = 5V 时，N₁L = 30% ，NIH 为 VCC 的 30%
- HCT 类型工作电压为 4.5V 至 5.5V
- HCT 类型直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值）
- HCT 类型 CMOS 输入兼容性，当电压为 VOL、VOH 时，Il ≤ 1μA
