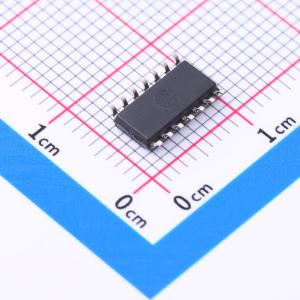

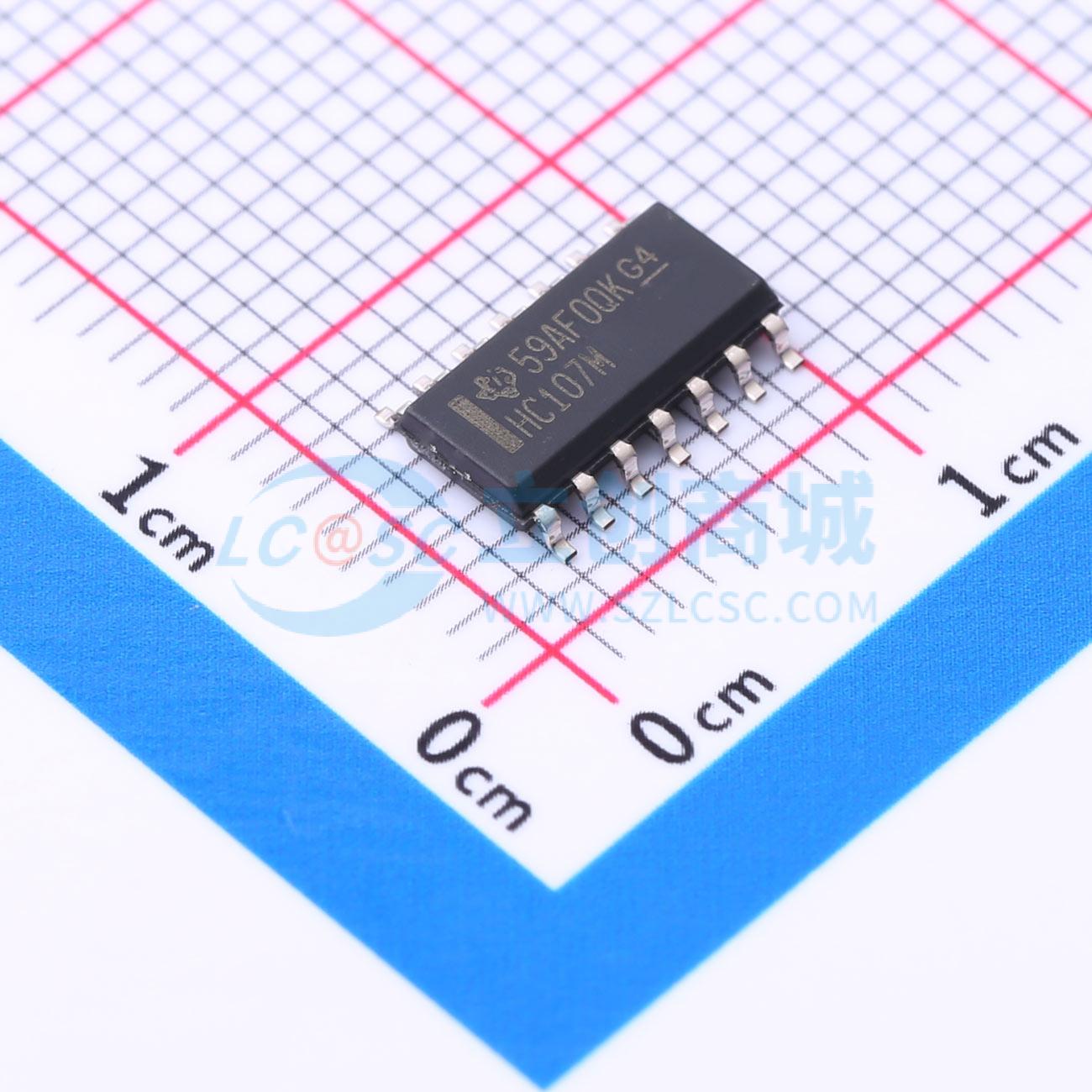

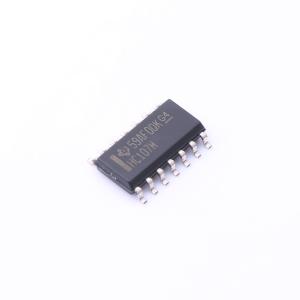

温馨提醒：图片仅供参考，商品以实物为准

CD74HC107M

双J-K复位触发器，负边沿触发

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD74HC107 具有复位功能的高速 CMOS 逻辑双通道下降沿 J-K 触发器
品牌名称: TI(德州仪器)
商品型号: CD74HC107M
商品编号: C1549901
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.33克(g)

商品参数

商品概述

HC107和CD74HCT107采用硅栅CMOS工艺，工作速度与LSTTL器件相当，兼具标准CMOS集成电路低功耗的特点，可驱动10个LSTTL负载。该类触发器带有独立的J输入、K输入、复位输入和时钟输入，具备Q和反Q输出，会在时钟脉冲的负跳变沿改变状态，通过低电平输入即可完成异步复位。该器件功能与HC/HCT73一致，仅引脚分配和部分参数限制不同。HCT逻辑系列与标准LS系列在功能和引脚方面均兼容。

商品特性

时钟输入带有迟滞，可提升抗噪声能力，允许更长的输入上升和下降时间
具备异步复位功能
采用互补输出
输入带有缓冲
典型最高工作频率为60MHz，测试条件为VCC=5V，CL=15pF，TA=25℃
全工作温度范围具备扇出能力，标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
工作温度范围宽，为-55℃~125℃
传播延迟和过渡时间平衡
相比LSTTL逻辑IC功耗显著降低
HC类型工作电压范围为2V~6V，抗噪声能力强，VCC=5V时低电平噪声容限、高电平噪声容限均为VCC的30
HCT类型工作电压范围为4.5V~5.5V，可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V，兼容CMOS输入，VOH、VOL条件下II≤1μA
直流电源电压最大值范围为-0.5V~7V
工作状态下输入电压、输出电压范围为0V~VCC
不同工作电压下允许的最大输入上升下降时间：2V时为1000ns，4.5V时为500ns，6V时为400ns
典型热阻：PDIP封装为80℃/W，SOIC封装为86℃/W
最大结温：密封封装或芯片为175℃，塑料封装为150℃
存储温度范围为-65℃~150℃，焊接10秒时最高引脚温度为300℃

	属性	参数值
	商品目录	触发器
	类型	JK-型
	触发沿	下降沿
	工作电压	2V~6V
	时钟频率(fc)	60MHz
	功能	复位
	元件数	2
	每个元件位数	1
	输出类型	互补式
	传播延迟(tpd)	29ns@6V,50pF

	属性	参数值
	系列	74HC系列
	灌电流(IOL)	5.2mA
	拉电流(IOH)	5.2mA
	静态电流(Iq)	4uA
	输入电容	10pF
	工作温度	-55℃~+125℃
	同步/异步	异步
	建立时间	20ns
	保持时间	3ns
