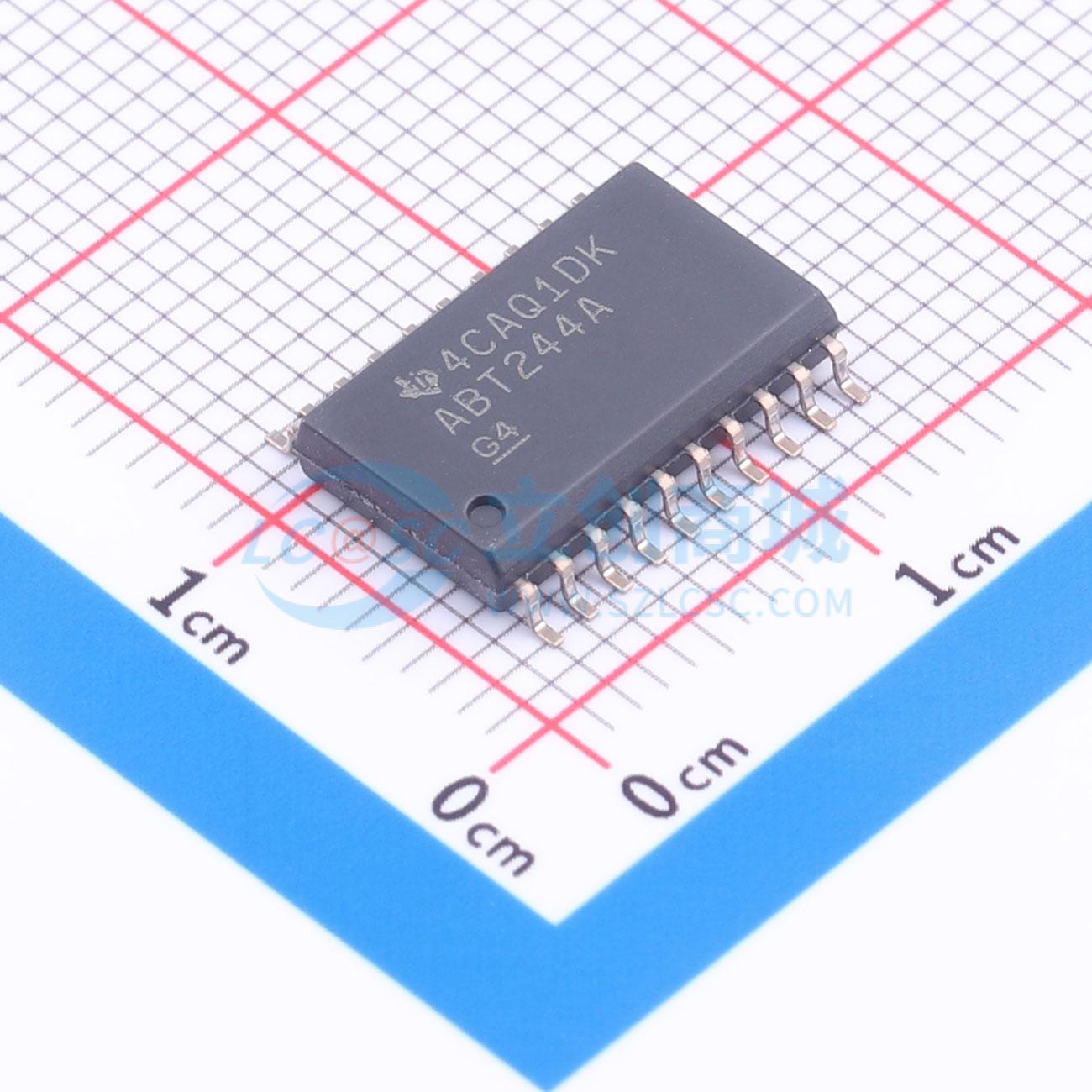

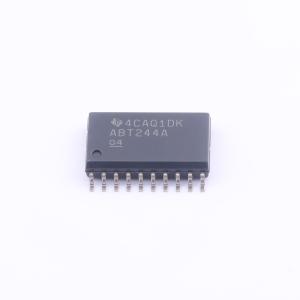

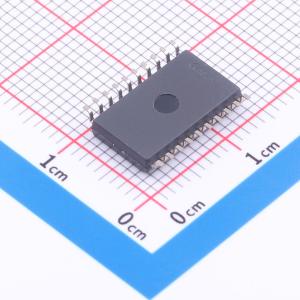

SN74ABT244ADW
SN74ABT244ADW
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ABT244A 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道、4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ABT244ADW
- 商品编号
- C1548358
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 1.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 64mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | ABT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 250uA | |
| 传播延迟(tpd) | 4.6ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
该产品是八位缓冲器和线路驱动器,专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度。该类器件提供同相输出与反相输出组合、对称低电平有效输出使能输入以及互补输出使能输入的选择。SN54ABT244与SN74ABT244A分为两个4位缓冲器/线路驱动器,带有独立的输出使能输入。当输出使能为低电平时,器件将同相数据从A输入传输至Y输出;当输出使能为高电平时,输出处于高阻抗状态。为确保上电或掉电过程中保持高阻抗状态,输出使能应通过上拉电阻连接至VCC,电阻最小值由驱动器的灌电流能力决定。SN54ABT244可在-55℃至125℃温度范围内工作,SN74ABT244A可在-40℃至85℃温度范围内工作。
商品特性
- 采用EPIC-IIB BiCMOS设计,可大幅降低功耗
- 闩锁性能超过500mA,符合JEDEC标准JESD-17
- ESD保护超过2000V,机器模型测试条件C=200pF,R=0下超过200V
- 典型输出接地反弹VOLP在VCC=5V,TA=25℃时小于1V
- 具备高驱动输出,IOH为-32mA,IOL为64mA
- 提供多种封装可选,包括塑料小外形DW封装、收缩小外形DB封装、薄收缩小外形PW封装、陶瓷芯片载体FK封装、塑料N型和陶瓷J型双列直插封装、陶瓷扁平W封装
- 电源电压范围为-0.5V~7V
- 输入电压范围为-0.5V~7V
- 高电平或掉电状态下任意输出的电压范围为-0.5V~5.5V
- 低电平状态下输出电流规格:SN54ABT244为96mA,SN74ABT244A为128mA
- 输出钳位电流VO<0时为-50mA
- 不同封装热阻抗参数:DB封装为115℃/W,DW封装为97℃/W,N封装为67℃/W,PW封装为128℃/W
- 存储温度范围为-65℃~150℃
应用领域
- 三态存储器地址驱动
- 时钟驱动
- 面向总线的接收与发射驱动
