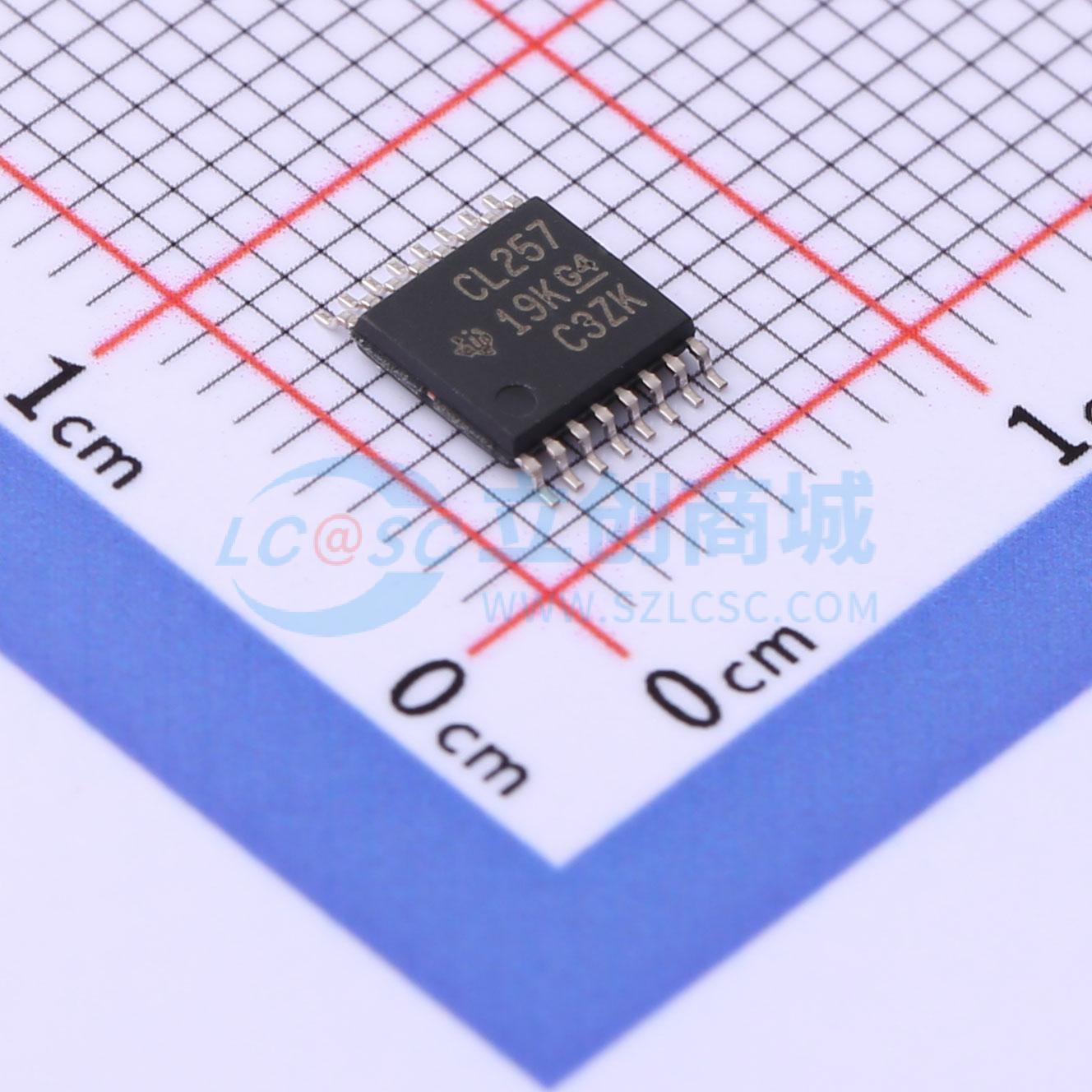

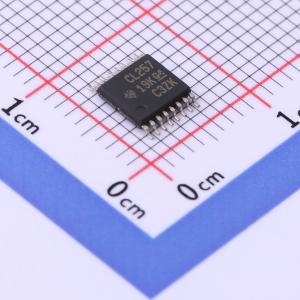

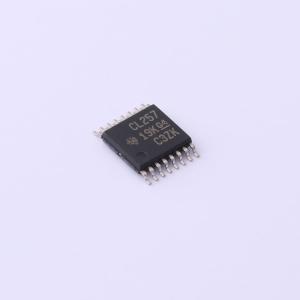

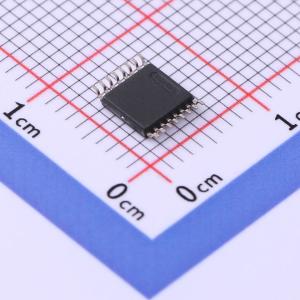

温馨提醒：图片仅供参考，商品以实物为准
SN74CBTLV3257PWG4
4位2选1高速FET多路复用器/多路解复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74CBTLV3257 具有局部断电模式的 3.3V、2:1 (SPDT)、4 通道模拟开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBTLV3257PWG4
- 商品编号
- C1547200
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2.3V~3.6V | |
| 输入数/输出数 | 4/8 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 0.25ns@3.3V,50pF | |
| 静态电流(Iq) | 10uA |
商品概述
SN74CBTLV3257器件是一款4位2选1高速FET多路复用器/多路解复用器。此开关具有低通态电阻，可以在最短传播延迟情况下建立连接。选择(S)输入控制数据流。当输出使能 (OE（上划线）) 输入为高电平时，FET多路复用器/多路解复用器被禁用。该器件完全适用于使用Ioff的局部掉电应用。Ioff特性确保在关断时防止损坏电流通过器件回流。该器件可在关断时提供隔离。为了确保加电或断电期间的高阻抗状态，OE应通过一个上拉电阻器被连接至VCC；该电阻器的最小值由驱动器的电流吸入能力来决定。
商品特性
- 两个端口间使用5Ω开关连接
- 数据I/O端口上的轨至轨开关
- 关断状态（off）支持局部关断模式运行
- 闩锁性能超出JESD 78 II类规范要求的100mA
- 静电放电(ESD)保护性能超过JESD 22规范的要求2000V人体放电模型(A114 - A)200V机器模型(A115 - A)
应用领域
- 物联网
- 无线耳机
- 电视机
- 4位总线多路复用和多路解复用
