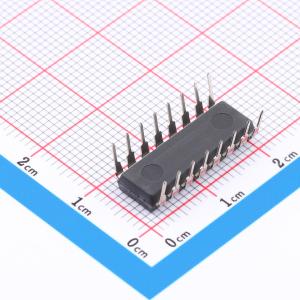

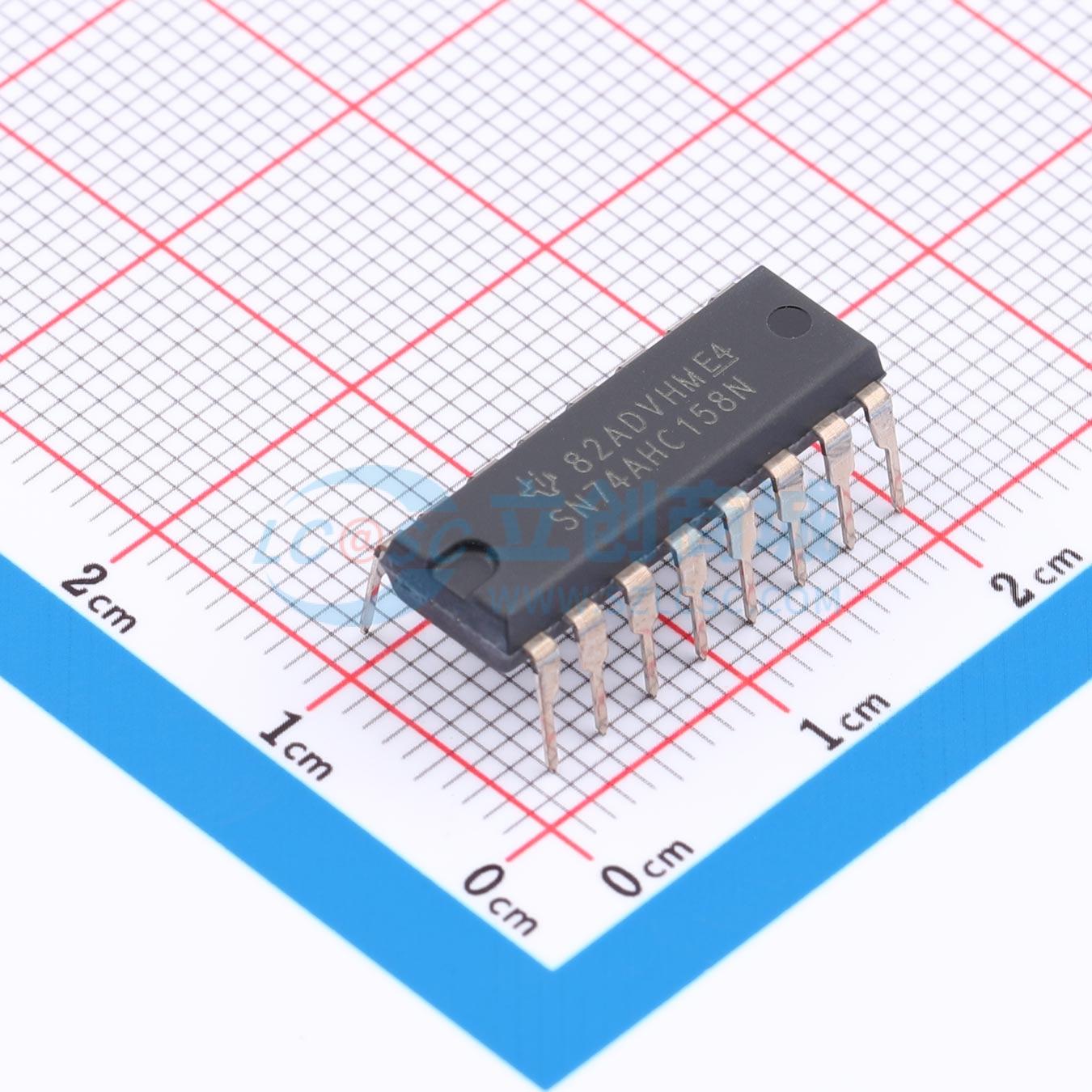

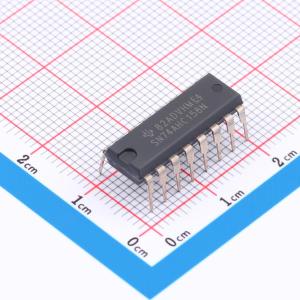

SN74AHC158N
四路2线到1线数据选择器/多路复用器，工作电压范围2V至5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC158 四通道 2 线至 1 线数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC158N
- 商品编号
- C1547205
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 3.703333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~5.5V | |
| 输入数/输出数 | 8/4 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 9.5ns@5V,50pF | |
| 静态电流(Iq) | 40uA | |
| 功能特性 | 反向功能 | |
| 系列 | 74AHC |
商品概述
该器件是四路2线转1线数据选择器/多路复用器，设计用于2 V至5.5 V VCC工作环境。AHC158器件带有公共选通(G)输入。当选通为高电平时，所有输出均为高电平。当选通为低电平时，从两个源中的一个选择4位字，并将其路由到四个输出。这些器件提供反相数据。
商品特性
- 工作范围为2 V至5.5 V VCC
- 闩锁性能超过JESD 17标准的250 mA
- ESD防护超过JESD 22标准
- 人体模型（A114-A）ESD防护等级为2000 V
- 机器模型（A115-A）ESD防护等级为200 V
- 充电器件模型（C101）ESD防护等级为1000 V
