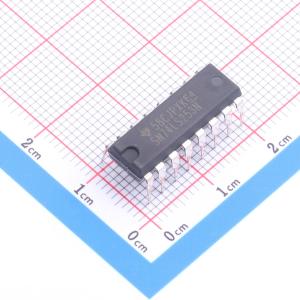

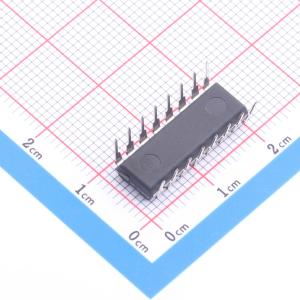

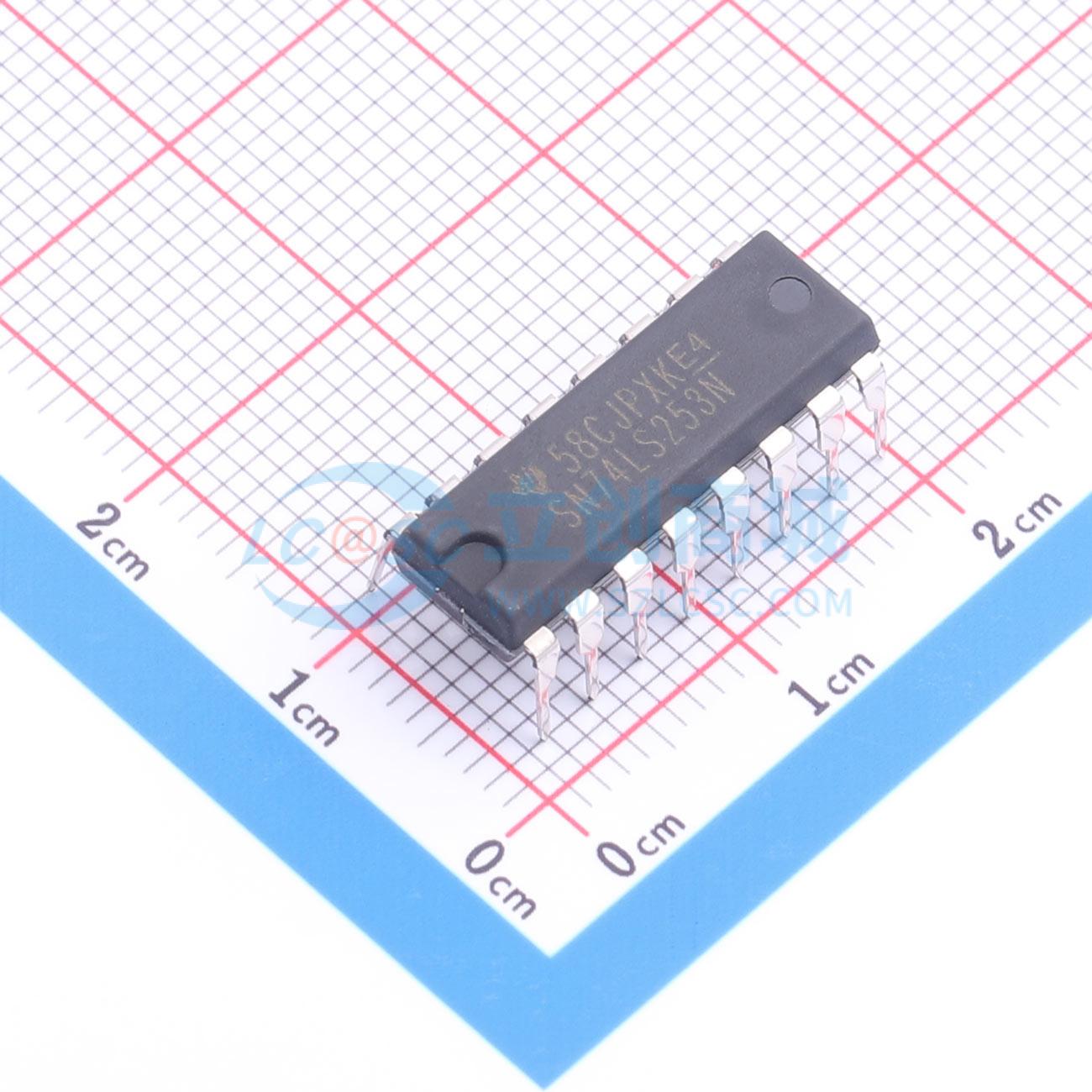

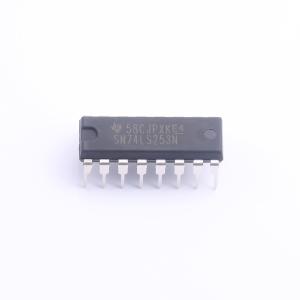

SN74LS253N

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LS253 具有三态输出的双路 4 线至 1 线数据选择器/多路复用器
品牌名称: TI(德州仪器)
商品型号: SN74LS253N
商品编号: C1547277
商品封装: PDIP-16
包装方式: 管装
商品毛重: 25.92克(g)

商品参数

商品概述

这些带肖特基钳位的数据选择器/多路复用器均包含反相器和驱动器，可为与或门提供完全互补的片上二进制解码数据选择。两个四线路段的每一段都配备独立的输出控制输入。三态输出可与总线组织系统的数据线连接并驱动该数据线。当除一个公共输出外，其余所有公共输出都处于禁用（高阻抗）状态时，单个使能输出的低阻抗可将总线线路驱动至逻辑高电平或逻辑低电平。

商品特性

SN54/74LS153、SN54/74S153的三态版本
采用肖特基二极管钳位晶体管
支持N线至1线多路复用
可执行并行到串行转换
与大多数TTL电路完全兼容
低功耗，LS253典型功耗35 mW，S253典型功耗225 mW

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	4.75V~5.25V
	输入数/输出数	-
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	2.6mA
	工作温度	0℃~+70℃
	传播延迟(tpd)	45ns@5V,15pF
	静态电流(Iq)	7mA
	功能特性	输出使能高阻；三态输出
	系列	74LS
