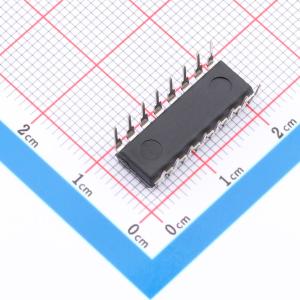

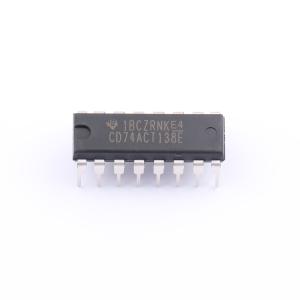

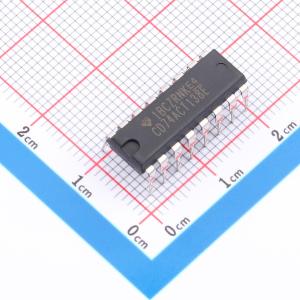

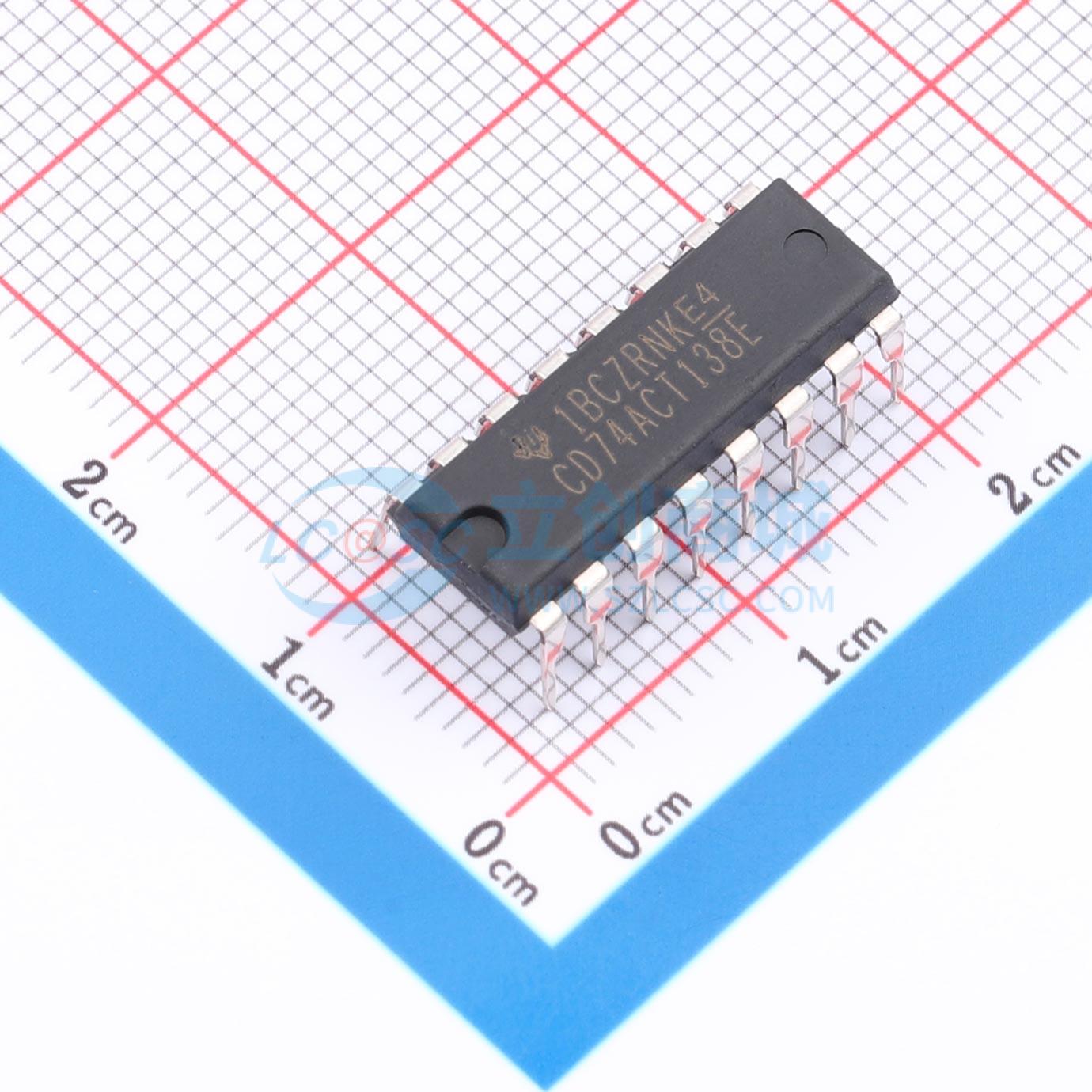

CD74ACT138E
3线到8线解码器/多路分配器 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74ACT138 3 线至 8 线反向解码器/多路信号分离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74ACT138E
- 商品编号
- C1547282
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 12ns@5V,50pF | |
| 静态电流(Iq) | 160uA | |
| 功能特性 | - | |
| 系列 | 74ACT |
商品概述
ACT138译码器/解复用器，面向要求极短传播延迟时间的高性能存储译码和数据路由应用设计。在高性能存储系统中，该译码器可用于最小化系统译码的影响。配合使用带有快速使能电路的高速存储器时，该译码器的延迟时间与存储器的使能时间之和通常小于存储器的典型访问时间，译码器引入的有效系统延迟可忽略。通过二进制选择输入和三个使能输入，可从八条输出线中选中一条。两个低电平有效和一个高电平有效使能输入可减少扩展时对外接门电路或反相器的需求，实现24线译码无需外接反相器，实现32线译码仅需要一个反相器，使能输入可在解复用应用中用作数据输入。
商品特性
- 输入与TTL电平兼容
- 具备双极型F、AS、S系列器件的速度，功耗大幅降低
- 专为高速存储译码和数据传输系统设计
- 集成三个使能输入，可简化级联和数据接收
- 传播延迟均衡
- 输出驱动电流为±24mA，可扇出至15个F类器件
- 采用防SCR闩锁的CMOS工艺和电路设计
- 静电放电防护超过2kV
- 提供多种封装类型可选
- 电源电压范围为-0.5V~6V
- 输入钳位电流±20mA
- 输出钳位电流±50mA
- 连续输出电流±50mA
- VCC或地的连续电流±100mA
- E封装热阻抗为67℃/W，M封装热阻抗为73℃/W
- 存储温度范围为-65℃~150℃
- 可在85℃下实现最小50Ω传输线驱动能力，125℃下实现75Ω传输线驱动能力
- 未使用的输入必须连接至VCC或GND以保证器件正常运行
应用领域
- 高速存储译码
- 数据路由
- 数据传输系统
- 高性能存储系统
- 扩展译码应用
- 解复用应用
