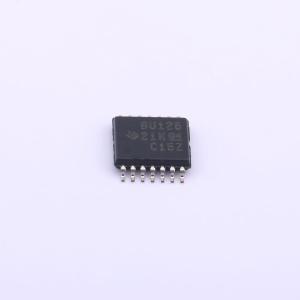

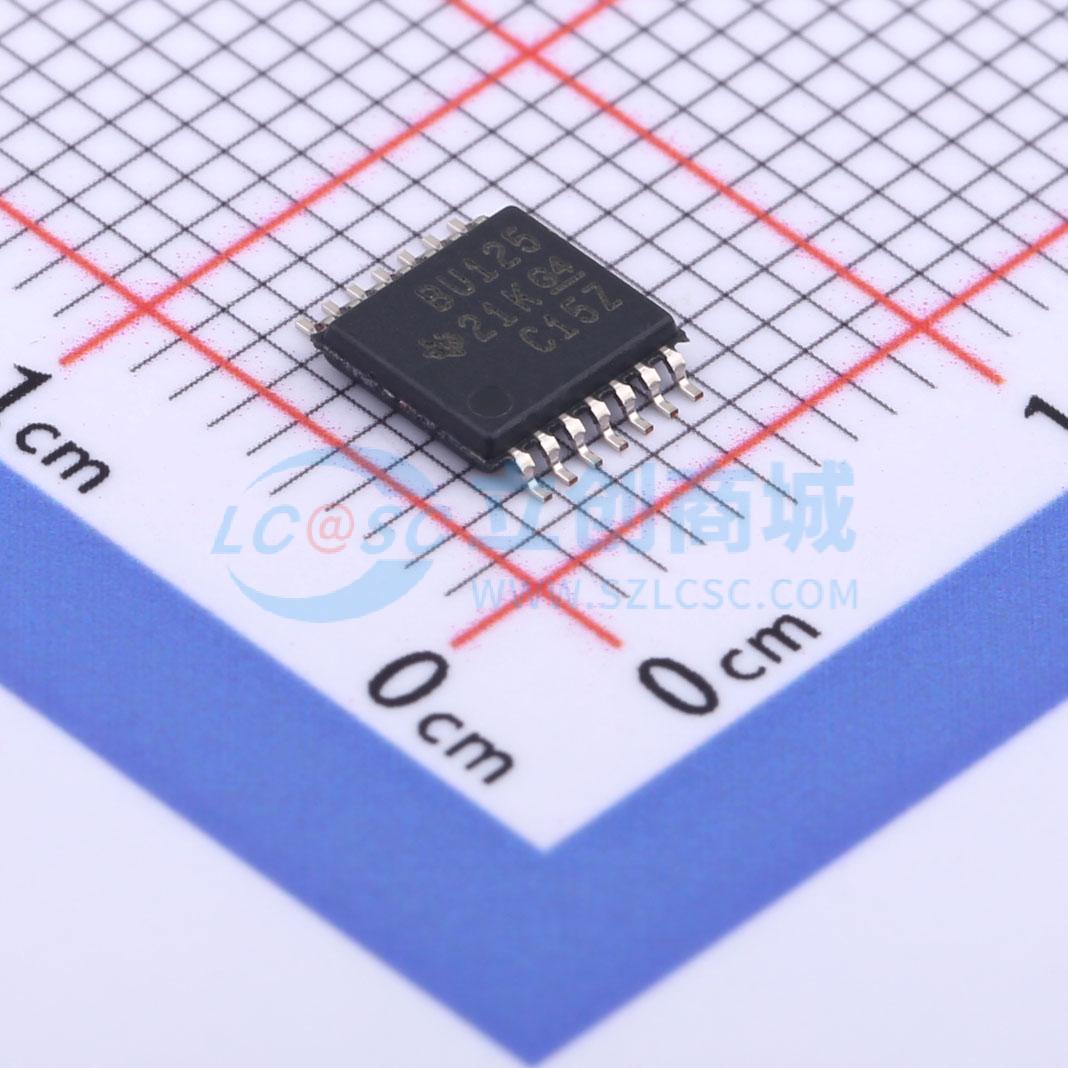

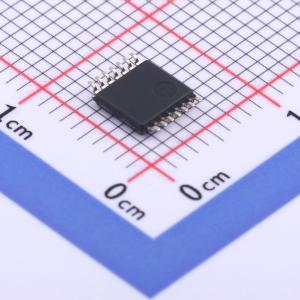

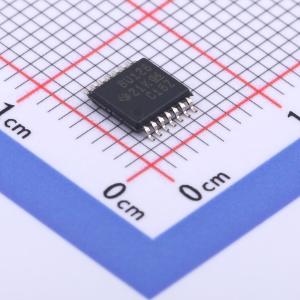

SN74CB3Q3125PW

SN74CB3Q3125 器件是一种高带宽总线开关，它使用电荷泵来提升传输晶体管的栅极电压，从而提供低且平坦的导通状态电阻（ron）。低且平坦的导通状态电阻允许最小的传播延迟，并支持数据输入/输出（I/O）端口上的轨到轨切换。SN74CB3Q3125 器件还具有低数据 I/O 电容，以最小化数据总线上的电容负载和信号失真。该器件专为支持高带宽应用而设计，提供了优化的接口解决方案，非常适合宽带通信、网络和数据密集型计算系统。

SN74CB3Q3125 器件由四个1位总线开关组成，每个开关都有单独的输出使能（1OE, 2OE, 3OE, 4OE）输入。它可以作为四个1位总线开关或一个4位总线开关使用。当 OE 为低时，相应的1位总线开关开启，A 端口连接到 B 端口，允许在端口之间双向数据流动。当 OE 为高时，相应的1位总线开关关闭，在 A 和 B 端口之间存在高阻态。

该器件完全支持使用 IOFF 的部分电源关闭应用。IOFF 电路防止在设备断电时有害的电流回流通过设备。设备在断电时具有隔离功能。为了确保在上电或断电期间的高阻态，应通过一个上拉电阻将 OE 连接到 VCC；电阻的最小值由驱动器的电流吸收能力决定。

• 高带宽数据路径（高达500 MHz）
• 5V耐受I/O，无论设备是否上电
• 在工作范围内低且平坦的导通电阻（ron）特性（ron = 3 Ω 典型值）
• 数据I/O端口上的轨到轨切换
  • 3.3V VCC时0V至5V切换
  • 2.5V VCC时0V至3.3V切换
• 双向数据流，传播延迟接近零
• 低输入和输出电容最小化了负载和信号失真（Cio(OFF) = 4 pF 典型值）
• 快速切换频率（fOE = 最大20 MHz）
• 数据和控制输入提供下冲箝位二极管
• 低功耗（ICC = 0.3 mA 典型值）
• VCC工作范围从2.3 V到3.6 V
• 数据I/O支持0V至5V信号电平（0.8 V, 1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V, 5 V）
• 控制输入可以由TTL、5V或3.3V CMOS输出驱动
• 支持部分断电模式操作
• 锁存性能超过每JESD 78, Class II 100 mA
• ESD性能按照JESD 22测试
  • 2000V人体模型（A114-B, Class II）
  • 1000V充电设备模型（C101）
• 支持数字和模拟应用：USB接口、差分信号接口、总线隔离、低失真信号门控

• IP电话：有线和无线
• 光模块
• 光网络：光纤传输视频和EPON
• 私人分机交换（PBX）
• WiMAX和无线基础设施设备
