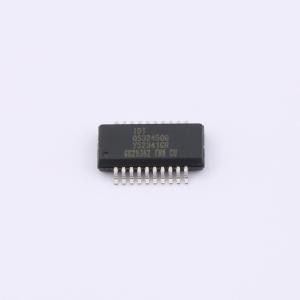

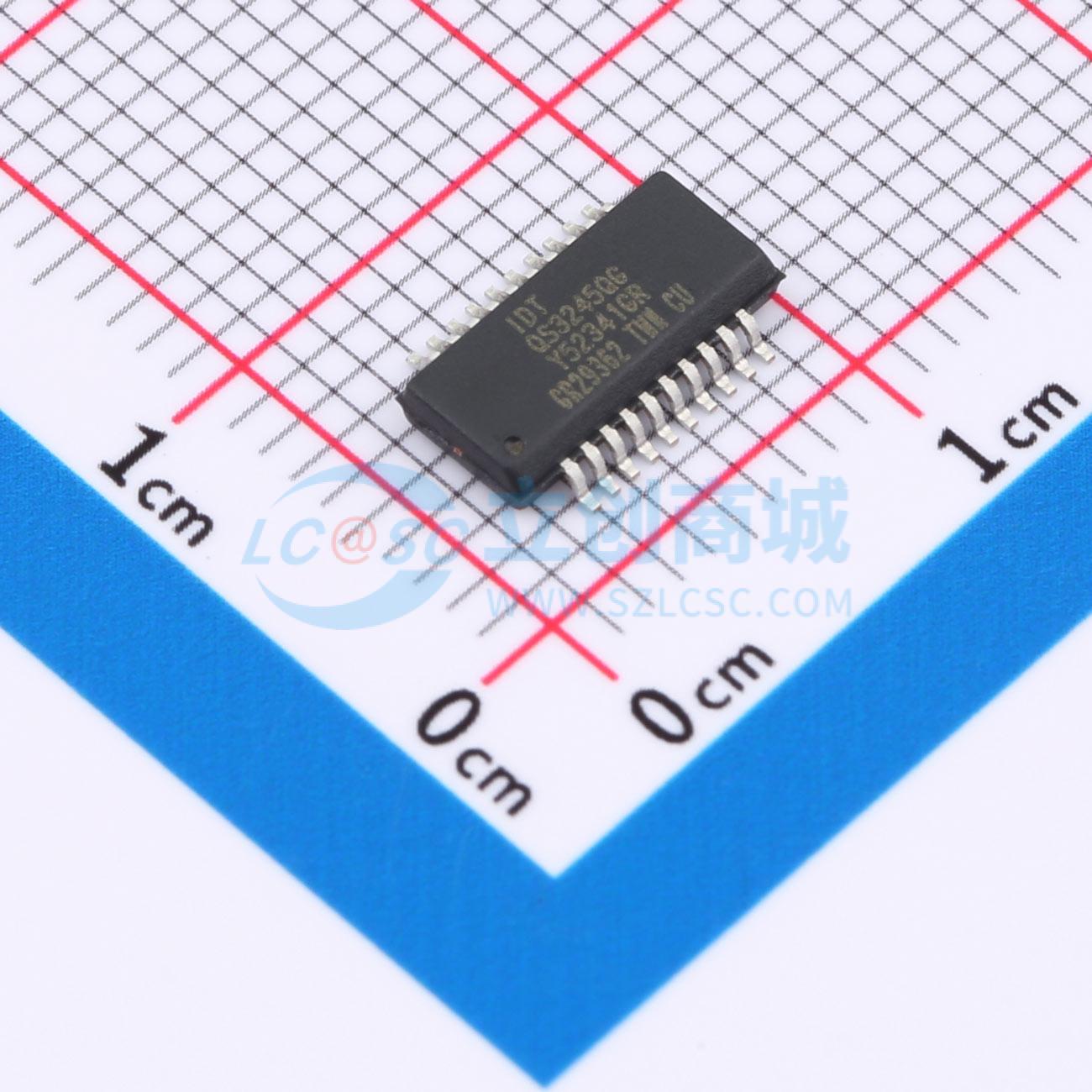

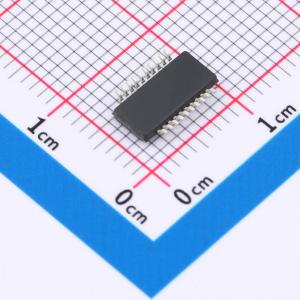

QS3245QG
高速CMOS快速开关8位总线开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QS3245提供一组八个高速CMOS TTL兼容总线开关，引脚排列与74FCT245、74F245、74ALS/AS/LS245 8位收发器兼容。QS3245的低导通电阻允许输入连接到输出，而不会增加传播延迟，也不会产生额外的接地反弹噪声。输出使能 (OE) 信号类似于74'245的OE信号，可开启开关。QuickSwitch器件比传统逻辑器件快一个数量级。QS3245的工作温度范围为 -40℃至 +85℃。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- QS3245QG
- 商品编号
- C1547154
- 商品封装
- QSOP-20-150mil
- 包装方式
- 管装
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.75V~5.25V | |
| 输入数/输出数 | 8/8 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 0.25ns@5V,50pF | |
| 静态电流(Iq) | 3uA |
商品概述
QS3245 提供了一组八路高速 CMOS TTL 兼容总线开关，其引脚与 74FCT245、74F245、74ALS/AS/LS245 8位收发器兼容。QS3245 的低导通电阻允许输入直接连接到输出，而不会增加传播延迟，也不会产生额外的地弹噪声。输出使能（OE）信号类似于74’245的OE信号，用于开启这些开关。
QuickSwitch 器件比传统逻辑器件快一个数量级。
QS3245 的工作温度范围为 -40°C 至 +85°C。
应用领域
- 热插拔，热对接
- 电压转换（5V到3.3V）
- 节电
- 电容减少和隔离
- 逻辑替换（数据处理）
- 时钟门控
- 总线切换和隔离
